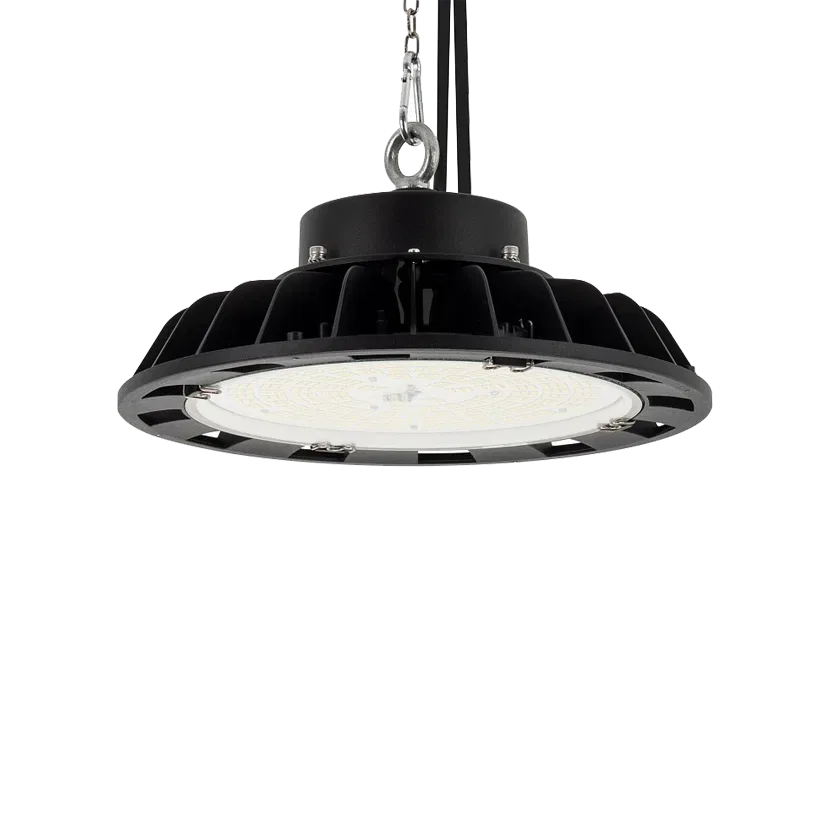

Светильник SP-DRAGON-PREMIUM-R

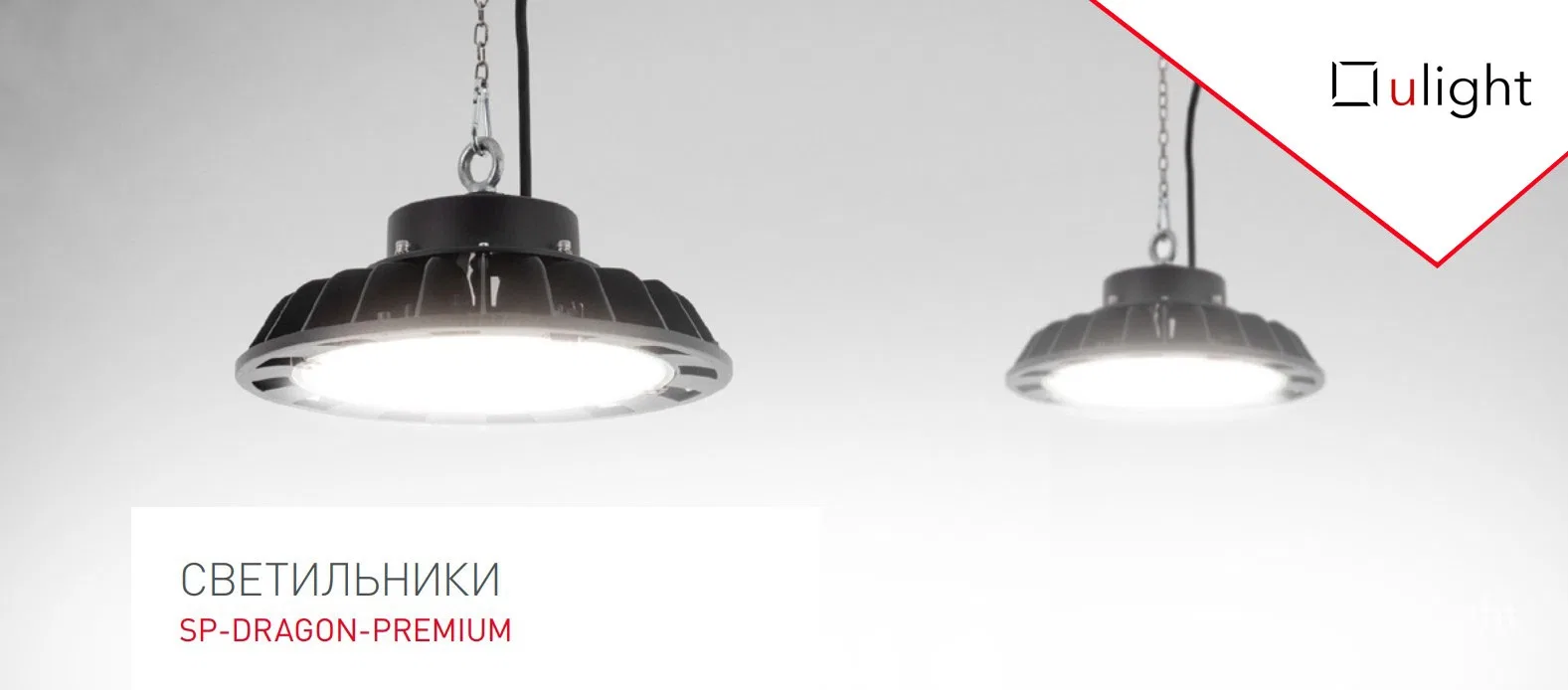

Светодиодный светильник SP-DRAGONPREMIUM предназначен для организации общего освещения логистических комплексов, складских и промышленных помещений.

Светильник имеет два способа крепления: подвесной (используется рым-болт разомкнутого типа и стальной карабин с винтовым фиксатором, поставляется отдельно) и установка на фиксирующей скобе (поставляется отдельно). Доступны модификации с тремя углами излучения (60, 90, 120°) и два варианта мощности (80 и 120 Вт).

Установка и подключение

• Извлеките светильник из упаковки и убедитесь в отсутствии механических повреждений.

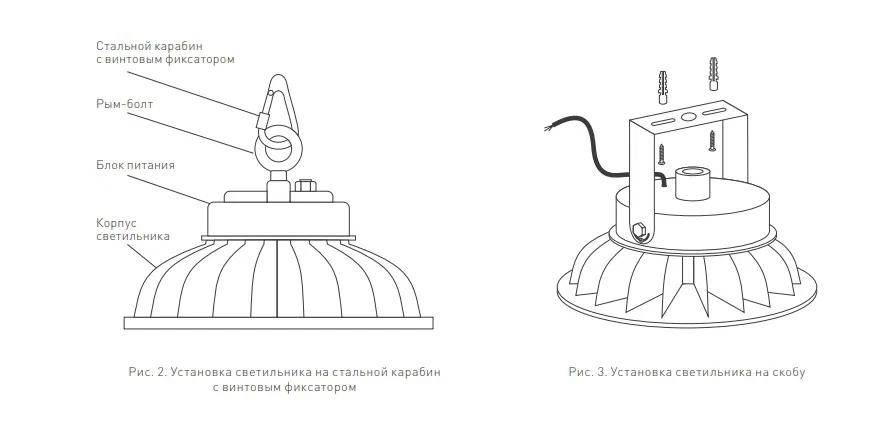

• Повесьте светильник на стальной карабин с винтовым фиксатором. Используйте такелажный крепеж с несущей способностью не менее 6 кг.
• Присоедините кабель питания светильника к проводам сетевого питания. Соблюдайте маркировку проводов: коричневый — L, «фаза»; синий — N, «нейтраль»; желто-зеленый — PE, «заземление».
• Включите питание и проверьте работоспособность светильника.

• Закрепите на светильнике скобу, как показано на рисунке 3.
• Установите светильник на поверхность и отрегулируйте угол наклона, предварительно ослабив фиксирующие винты на скобе (см. рисунок 3).
• Присоедините кабель питания светильника к проводам сетевого питания. Соблюдайте маркировку проводов: коричневый — L, «фаза»; синий — N, «нейтраль»; желто-зеленый — PE, «заземление».
• Включите питание и проверьте работоспособность светильника.
