Светильник предназначен предназначен для освещения жилых, офисных, торговых и других помещений.

Может обеспечивать эвакуационное и резервное освещение в случае аварийного отключения напряжения сетевого питания, а также может использоваться как обычный светильник.

Удобное крепление позволяет устанавливать панель накладным способом.

Установка и подключение

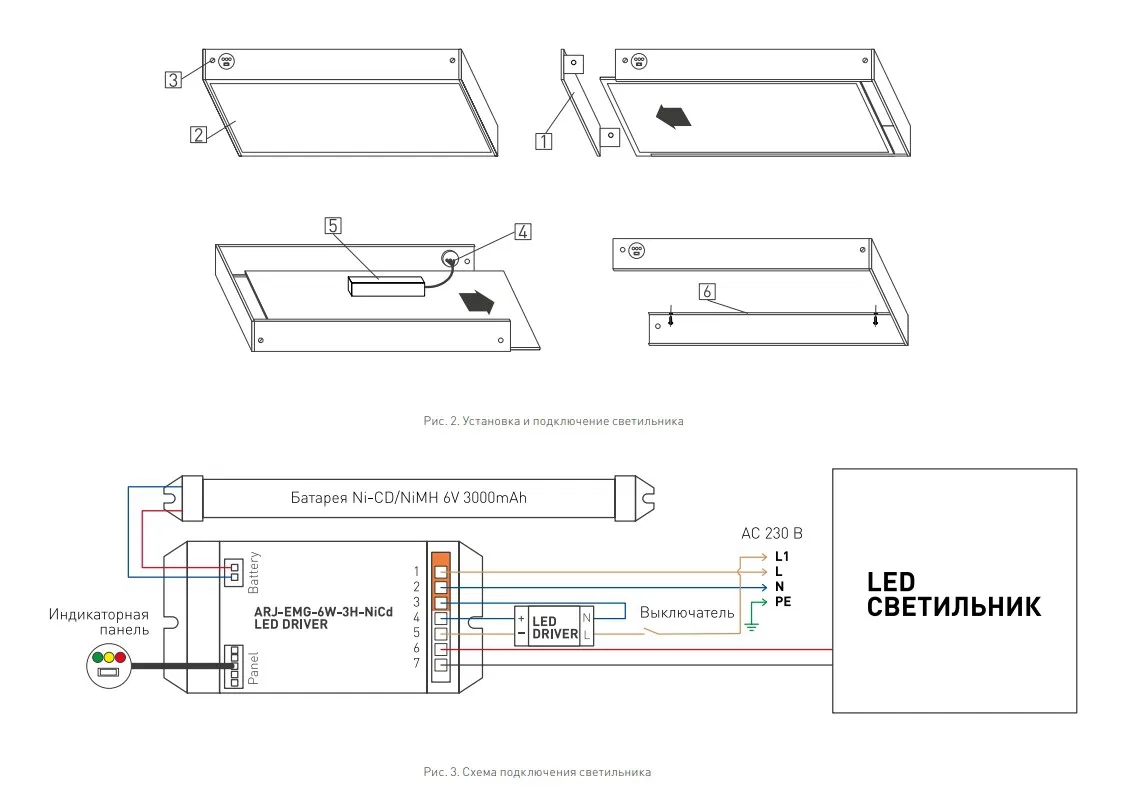

• Установите светильник в необходимом месте шинопровода, как показано на рисунке.
• Снимите торцевую рамку [1], для чего подожмите язычок защелки [3] с обеих сторон торцевой заглушки.
• Отсоедините разъем индикационной панели [4] от контроллера [5].
• Снимите каркасную рамку [6].
• Разметьте и просверлите отверстия в потолке и закрепите рамку с помощью комплектного крепежа (7).
• Подключите провода сетевого питания к клеммной колодке светильника согласно следующей маркировке: «L» (фаза постоянного включения) — коричневый, должен быть постоянно подключен к фазовому проводнику сетевого питания, «L ком.» — коричневый (фаза отключаемая), провод, идущий от выключателя. Подключается, если предполагается использовать светильник в системе общего освещения и требуется включать/отключать его вместе с остальными светильниками (при этом блок аварийного питания будет находиться в режиме ожидания и в случае аварийного отключения энергопитания на объекте светильник включится в автономном режиме). «N» — синий, нулевой проводник, «РE» — желто-зеленый, защитное заземление.
ВНИМАНИЕ!
Подключение заземляющего проводника «PE» обязательно. Не подключайте разъем «L» к выключателю сетевого питания, такое подключение будет каждый раз при отключении питания переводить светильник в режим работы от батареи, что неминуемо уменьшит ее ресурс.

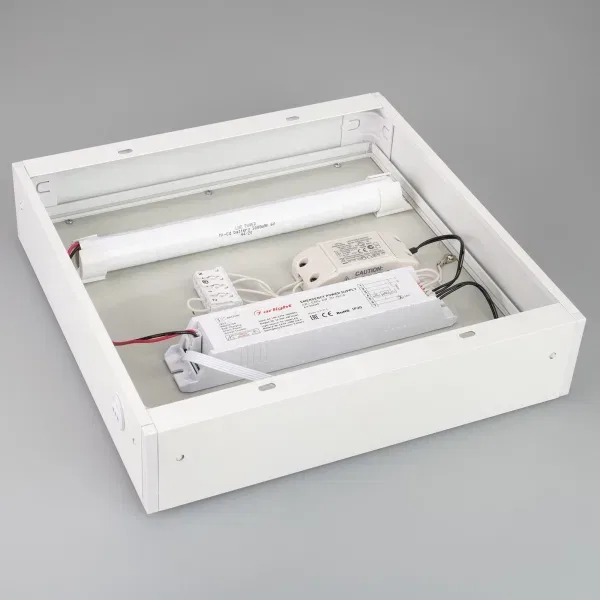

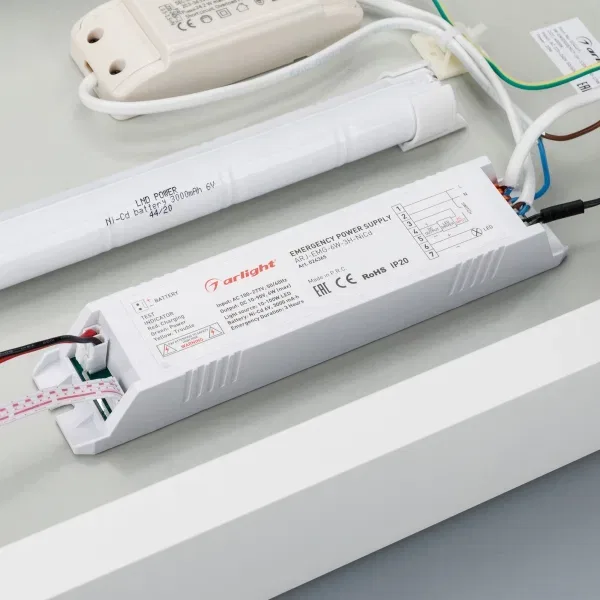

• Соберите светильник в обратной последовательности. Допускается располагать драйвер и контроллер аварийного освещения рядом с панелью на расстоянии не более 1 м.
• Включите панель и проверьте ее работоспособность. Дайте поработать панели и источнику питания в течение 24 ч, чтобы батарея успела зарядиться полностью.

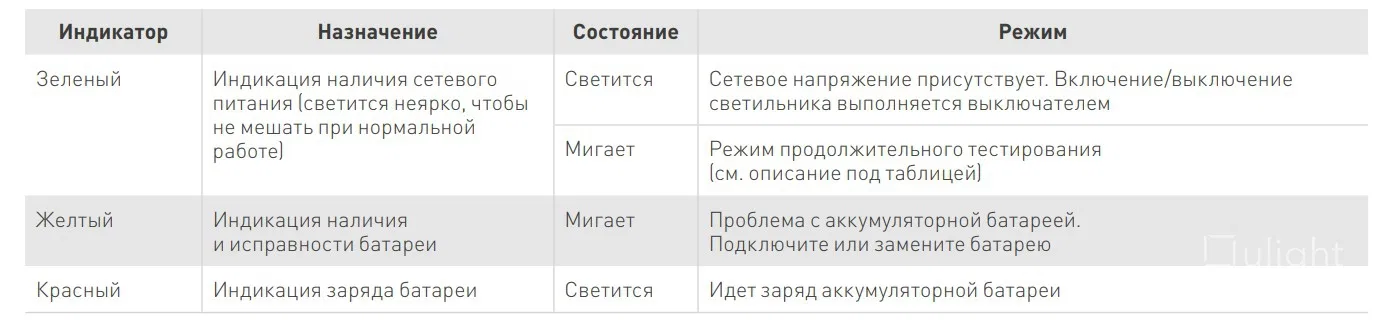

• Убедитесь, что источник питания работает в нормальном режиме, обратитесь к таблице состояний цветных светодиодов индикационной панели.


Функция кнопки и режимы тестирования

• Быстрое тестирование. Запускается коротким (до 3 с) нажатием кнопки «Тест». На время удержания кнопки светильник переходит на работу от аккумуляторной батареи.
• Продолжительное тестирование. Запускается длительным (более 3 с) нажатием кнопки «Тест».
• Светильник переходит на работу от аккумуляторной батареи. Для выхода из режима дважды нажмите кнопку «Тест» либо удерживайте ее более 7 с, либо дождитесь автоматического отключения режима.
