БАП, аварийный светильник или указатель выхода: что нужно объекту
Аварийный блок питания, автономный светильник и указатель выхода не являются тремя названиями одного устройства. БАП переводит совместимый светильник на резервное питание, аварийный светильник уже содержит необходимую оптику и автономный узел, а указатель сообщает направление или обозначает выход. На объекте эти решения часто работают вместе.
Важно: состав аварийного освещения определяет проект по назначению здания, путям эвакуации, рискам и действующим нормативным документам. Эта статья помогает разобраться в оборудовании, но не заменяет проект пожарной безопасности и электроснабжения.
Три решения и их роль
| Устройство | Что делает | Где применяется |
|---|---|---|
| БАП | Питает часть обычного светильника при пропадании сети | Когда совместимый рабочий прибор используется и как аварийный |
| Автономный аварийный светильник | Даёт расчётный аварийный свет от встроенной батареи | Путь эвакуации, открытая зона, зона риска по проекту |
| Световой указатель | Показывает выход или направление движения | На маршрутах и у выходов по проекту |
Указатель делает маршрут понятным, но сам по себе не обязан освещать пол до требуемого уровня. Аварийный светильник освещает путь, но без пиктограммы не сообщает направление. Функции нельзя подменять внешним сходством корпуса.

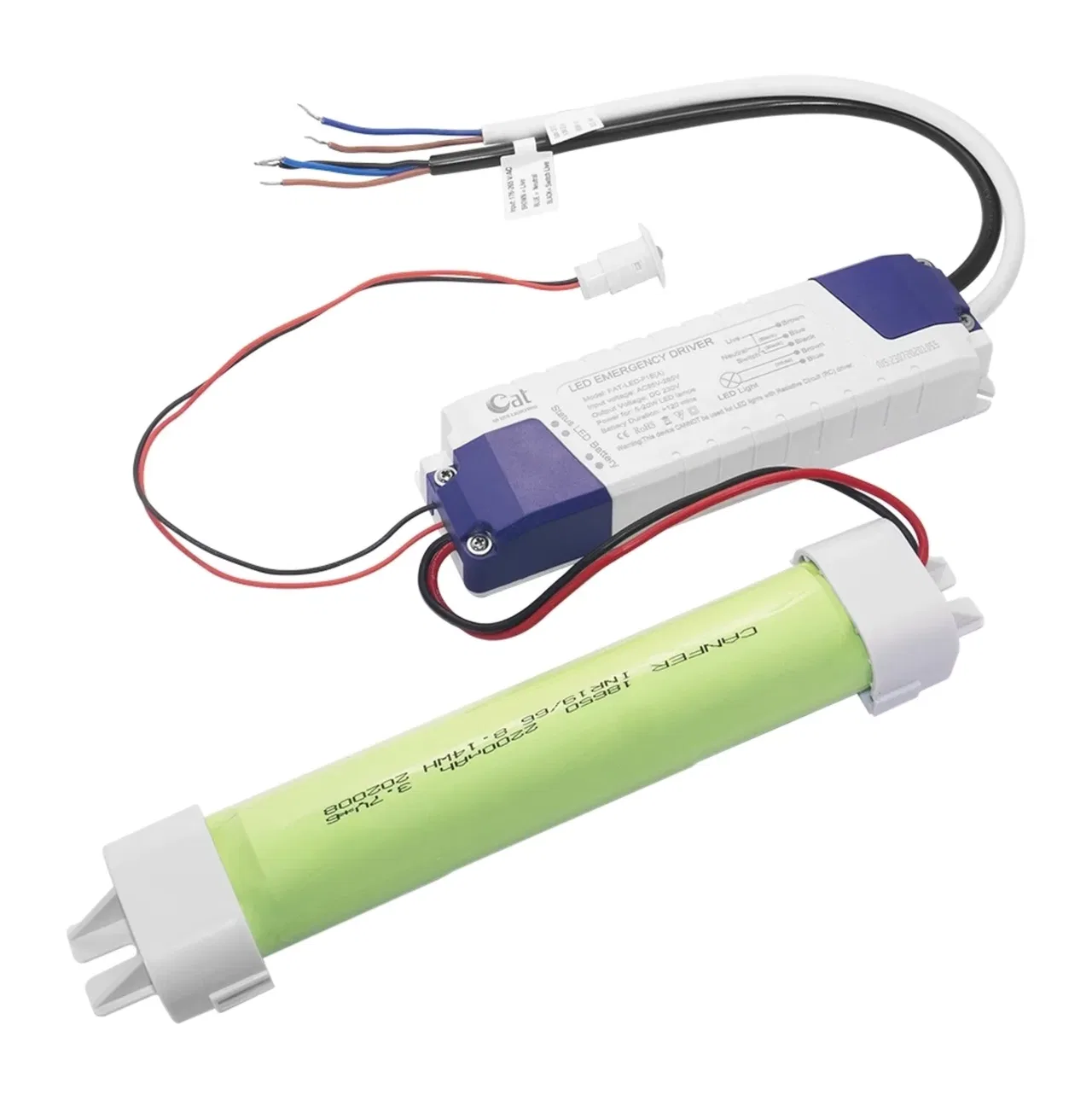

Что такое БАП
Блок аварийного питания содержит зарядное устройство, аккумулятор и схему переключения. При наличии сети аккумулятор заряжается, а при её исчезновении БАП переводит подключённый источник света в аварийный режим. Яркость обычно ниже рабочей, поэтому аварийный поток конкретной связки нужно брать из документации или подтверждённого испытания.
Совместимость критична. LED-драйвер, модуль и БАП должны работать вместе по напряжению, току и схеме. Нельзя выбирать блок только по мощности рабочего светильника. Производитель указывает допустимую нагрузку, тип источника, схему контроля сети и условия установки.
Автономный аварийный светильник
Это законченное изделие с оптикой, батареей, зарядом и устройством проверки. Его аварийный световой поток, распределение и время работы заявлены для всего прибора. Такое решение проще специфицировать и тестировать, чем произвольную комбинацию компонентов.
Корпус выбирают по среде: офис, паркинг, холодный склад и влажная зона предъявляют разные требования. Учитывают рабочую температуру аккумулятора — холод и жара заметно влияют на его ёмкость и срок службы.
Световой указатель выхода
Пиктограмма должна быть видна с расчётного расстояния и направления. Размер знака, яркость, контраст и место определяются проектом. Стрелка должна однозначно соответствовать маршруту: неверное направление опаснее отсутствия декоративной подсветки.
Указатель может работать постоянно или включаться в аварийном режиме — требуемый режим зависит от назначения и схемы объекта. Наклейка «Выход» без резервного питания и подтверждённых характеристик не является световым аварийным указателем.
Постоянный и непостоянный режим
Постоянного действия светильник горит при нормальном питании и продолжает работать при аварии. Непостоянного действия включается при пропадании рабочего питания. Встречаются комбинированные исполнения с отдельными рабочей и аварийной лампами или режимами.
Выбор определяется проектом и требованием к видимости знаков и маршрута при нормальной эксплуатации. Режим должен быть явно указан в спецификации и проверен при приёмке.
Время автономной работы
Требуемая автономия не выбирается по принципу «чем больше, тем лучше». Её определяют расчётное время эвакуации, назначение объекта и действующие требования. В документации оборудования проверяют номинальное время при допустимой температуре и в конце расчётного срока службы батареи.
Более ёмкий аккумулятор не исправляет недостаточный световой поток или неправильную расстановку. Проект должен одновременно обеспечить продолжительность, уровни и равномерность освещения.
Централизованная или автономная система
В автономной системе батарея находится в каждом приборе. Её легко распределить, но много аккумуляторов требуется регулярно проверять и заменять. Централизованная система питает аварийные светильники от общего источника и упрощает обслуживание батарей, однако повышает требования к линиям, селективности и пожаростойкости.
Выбор делают на уровне объекта, учитывая количество приборов, кабельную инфраструктуру, мониторинг и службу эксплуатации.
Функция тестирования
Автономный источник должен позволять имитировать исчезновение основного питания и проверить работоспособность. Простая кнопка запускает ручной тест, автоматическая система выполняет периодические проверки и сообщает о неисправности. Даже автотест не отменяет осмотр загрязнения, повреждений и правильности пиктограмм.
Результаты проверок фиксируют по принятому на объекте регламенту. Батарея считается расходным элементом и заменяется по состоянию и инструкции, а не только когда светильник окончательно погас.
Как подбирать оборудование
- Получить план путей эвакуации и перечень опасных зон.
- Определить режимы и требования к автономии по актуальным нормам.
- Выполнить светотехнический расчёт аварийного режима.
- Выбрать архитектуру: автономную, централизованную или комбинированную.
- Проверить совместимость БАП с источником и драйвером.
- Предусмотреть тестирование, индикацию и доступ для замены батарей.
- После монтажа проверить отключением основного питания и измерениями.
Частые ошибки
- Считать указатель полноценным освещением пути.
- Подключить случайный БАП к несовместимому LED-драйверу.
- Использовать рабочий поток вместо аварийного в расчёте.
- Разместить приборы по обычной сетке без привязки к маршруту и препятствиям.
- Не учитывать температуру и старение аккумулятора.
- Скрыть батарею или блок без доступа.
- Не предусмотреть проверку при имитации отказа основного питания.
Документы и ответственность
Для российского объекта проектировщик проверяет актуальные редакции технического регламента пожарной безопасности, сводов правил по освещению и эвакуации, а также стандартов на аварийные светильники. Номер редакции и специальные технические условия могут меняться, поэтому копировать решение с другого здания нельзя.
В каталоге собраны решения для аварийного освещения. Базовое устройство блока подробнее разобрано в статье о БАП. Окончательный состав системы, питание и испытания должны выполнять организации и специалисты, отвечающие за проект и безопасность объекта.
