Как подключить двухклавишный выключатель освещения

Двухклавишный выключатель — это удобное устройство, позволяющее управлять двумя группами освещения из одной точки. Хотите включать люстру и настенные светильники отдельно? Тогда вам нужно знать, как подключить двухклавишный выключатель правильно. В этой статье мы разберём все этапы: от подготовки до монтажа, включая схему подключения и работу с проводами в распределительной коробке. Вы узнаете, как избежать ошибок и сделать освещение в вашем доме функциональным и безопасным.

Правила безопасности

Работа с электричеством требует строгого соблюдения правил. Перед тем как приступить к подключению двухклавишного выключателя, отключите питание на щитке с помощью автоматического выключателя. Проверьте отсутствие напряжения индикаторной отвёрткой или мультиметром. Наденьте резиновые перчатки и работайте в сухой среде. Эти меры защитят вас от удара током и предотвратят короткое замыкание, которое может повредить провода или вызвать пожар.

Конструктивные особенности и принцип действия

Двухклавишный выключатель состоит из корпуса, двух клавиш и трёх клемм: одна общая для фазы и две для выходов на освещение. Принцип действия прост: фаза подаётся на общий контакт, а каждая клавиша управляет своей цепью. Например, одна клавиша включает потолочный свет, другая — настенные светильники. Это позволяет гибко настраивать освещение в комнате. Конструкция выключателя включает клеммники для надёжного соединения проводов, что упрощает монтаж по сравнению с винтовыми зажимами.

Плюсы и минусы 2-клавишных выключателей

Двойной выключатель имеет ряд преимуществ: он экономит место на стене, позволяет управлять двумя группами света и добавляет удобства. Например, вы можете включить только верхний свет для работы или добавить боковое освещение для уюта. Однако подключение двухклавишного выключателя сложнее, чем одноклавишного, из-за большего количества проводов. Ошибки в схеме подключения могут привести к неисправности, а стоимость устройства выше. Тем не менее, функциональность оправдывает затраты.

Как правильно подключить двухклавишный выключатель

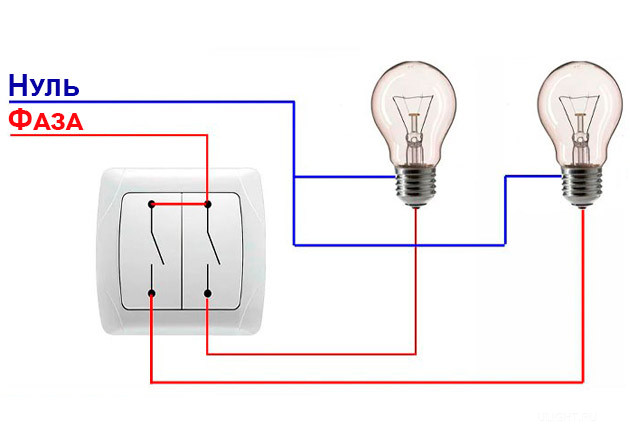

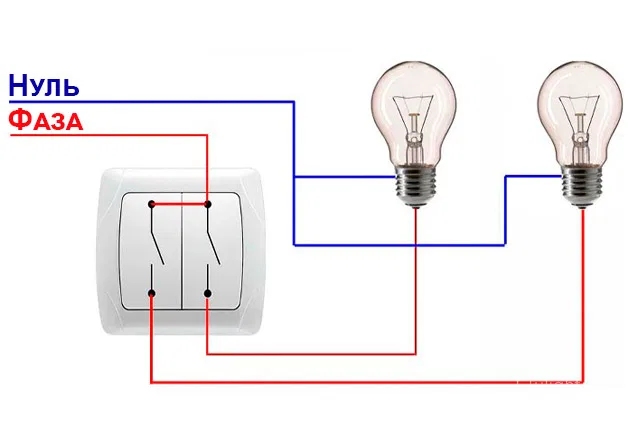

Подключение двухклавишного выключателя начинается с изучения схемы. Фаза от щитка идёт на общий контакт выключателя, а от выходных контактов — к группам освещения. Ноль и заземление подключаются напрямую к светильникам через распределительную коробку. Схемы подключения двухклавишных выключателей обычно указаны на корпусе устройства или в инструкции. Важно не перепутать провода: если фаза подключена к выходу, а не к общему контакту, свет будет работать некорректно.

Какие инструменты понадобятся для работы

Для монтажа выключателя подготовьте:

• Отвёртка с изоляцией — для работы с клеммами.
• Стриппер — для снятия изоляции с проводов.
• Мультиметр — для проверки напряжения и цепи.
• Индикаторная отвёртка — для поиска фазы.
• Клеммники — для соединения проводов в распределительной коробке.
• Перчатки — для защиты от тока.

Эти инструменты обеспечат безопасность и точность при подключении.

Выбор месторасположения

Выключатель обычно устанавливают на высоте 90 см от пола, рядом с дверью со стороны ручки. Это стандартное расположение, удобное для всех. Убедитесь, что место не будет закрыто мебелью. В больших комнатах можно установить выключатель ближе к центру стены или использовать двойные выключатели для удобства управления освещением с разных точек.

Поэтапная инструкция по монтажу

Монтаж двухклавишного выключателя делится на несколько этапов. Следуйте инструкции, чтобы всё работало правильно.

Этап 1 – подготовка стен

Отметьте место для выключателя с помощью уровня. Если стена новая, вырежьте отверстие под подрозетник перфоратором или коронкой. Зачистите края, чтобы провода не повредились. Убедитесь, что провода от распределительной коробки доходят до места установки выключателя и имеют запас длины для удобства работы.

Этап 2 – подключение в распределительной коробке

В распределительной коробке соедините провода по схеме. Фаза от щитка (обычно красный или коричневый провод) идёт к общему контакту двухклавишного выключателя. От выходных контактов (два провода) подключите группы освещения. Ноль (синий провод) и заземление (жёлто-зелёный) соедините напрямую с проводами светильников. Используйте клеммники для надёжного соединения проводов в распределительной коробке, чтобы избежать искрения.

Этап 3 – монтаж светильников

Подключите светильники: ноль и заземление — к соответствующим клеммам, фазу — к проводам от выключателя. Например, для люстры с двумя группами ламп используйте схему подключения двухклавишного выключателя, где каждая группа идёт к своей клавише. Закрепите светильники на потолке или стене согласно инструкции производителя.

Этап 4 – установка выключателя

Подсоедините провода к клеммам выключателя: фаза на общий контакт, два выходных провода — к группам света. Закрепите выключатель в подрозетнике винтами, установите рамку и клавиши. Включите питание и проверьте: каждая клавиша должна управлять своей группой освещения. Если свет не включается, проверьте подключение в распределительной коробке или правильность схемы.

Заключение

Подключить двухклавишный выключатель несложно, если следовать инструкции и соблюдать безопасность. Это устройство добавит удобства в управление освещением, позволяя разделить свет на зоны. Например, вы сможете включать только верхний свет или комбинировать его с боковым. Если вы не уверены в своих силах, обратитесь к электрику, особенно при работе с двойным проходным выключателем или сложными схемами.
