Как подключить светодиодную ленту длиннее 5 метров без потери яркости

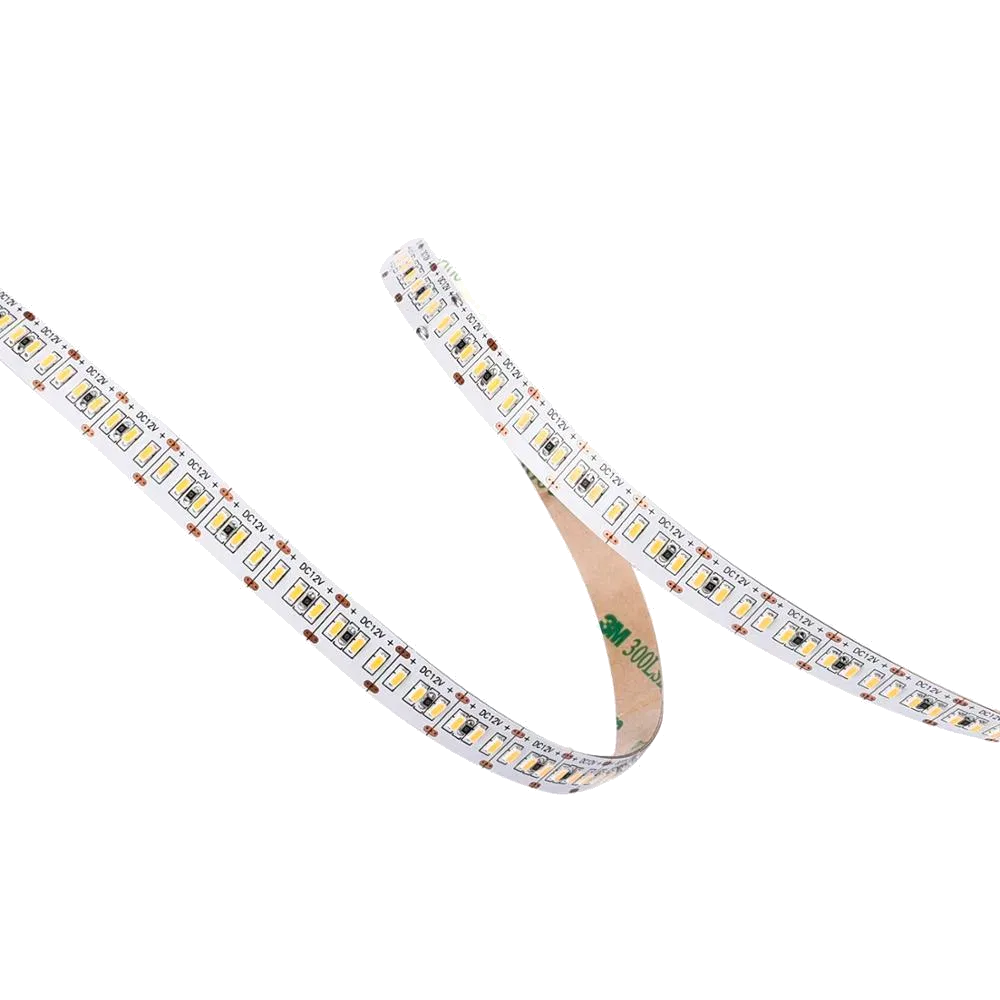

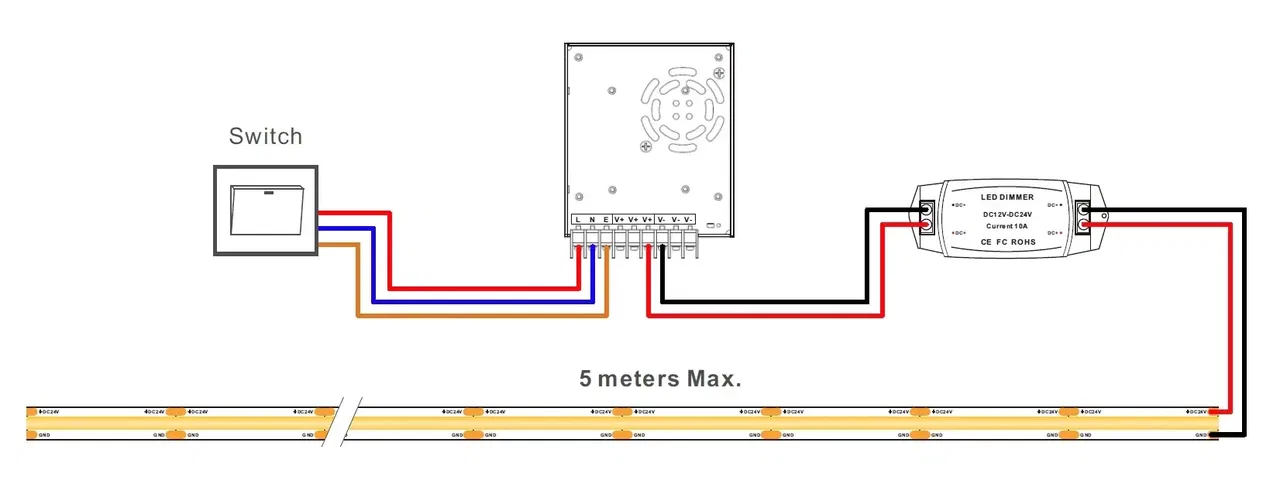

Правило «не больше пяти метров» — полезное предупреждение, но не универсальная характеристика всех светодиодных лент. Допустимая длина одного питаемого участка зависит от напряжения, мощности на метр, ширины и толщины медных дорожек, типа светодиодов и требований производителя. Одна модель рассчитана на короткие секции, другая допускает более длинную линию. Общий принцип один: протяжённую подсветку делят на участки и питают так, чтобы ток всего проекта не проходил через дорожки первого отрезка.
Почему конец длинной ленты светит слабее
Медные дорожки и соединения имеют сопротивление. Чем выше ток и длиннее путь, тем больше падение напряжения. В результате начало ленты получает номинальное питание, а дальняя часть — меньшее. Это проявляется неравномерной яркостью, изменением оттенка, перегревом первых участков и нестабильной работой контроллера.
Увеличение мощности блока не устраняет сопротивление дорожек. Источник с большим запасом способен отдать больше тока, но дальний конец по-прежнему подключён через тот же длинный проводник. Исправлять нужно топологию питания и кабельную линию.
Рабочие схемы подключения
Несколько параллельных участков
Надёжный вариант — разделить общую длину на отрезки в пределах паспортного ограничения и подвести к каждому отдельную пару проводов от распределительной точки. Все плюсовые проводники соединяются с плюсом источника, минусовые — с минусом. Так ток второго участка не проходит через дорожки первого.
Питание с двух сторон
Для одного непрерывного участка питание иногда подают к началу и концу. Это уменьшает перепад напряжения, но схема должна соответствовать документации выбранной серии. Оба подключения выполняются от одного согласованного источника или от электрически правильно организованной системы. Нельзя соединять выходы разных блоков параллельно без прямого разрешения производителя.
Промежуточная подача питания
На длинном карнизе удобно проложить магистральный кабель рядом с профилем и подключить ленту в нескольких точках. Сечение магистрали рассчитывают по суммарному току, длине и допустимому падению напряжения. Соединения оставляют доступными для осмотра.
| Схема | Когда удобна | На что обратить внимание |
|---|---|---|
| Параллельные отрезки | Несколько ниш или секций мебели | Отдельный провод к каждому участку |
| С двух сторон | Одна непрерывная линия | Одинаковая полярность и один расчётный источник |
| Промежуточные точки | Карниз и длинный профиль | Ток магистрали и доступность соединений |
Пример расчёта мощности и тока
Допустим, требуется 12 м ленты 24 В мощностью 9,6 Вт/м. Общая нагрузка равна 115,2 Вт, а расчётный ток — около 4,8 А. Ленту не следует подключать одной цепочкой только потому, что блок способен выдать этот ток. Её делят, например, на участки согласно техническому листу модели, а блок выбирают с рабочим запасом и с учётом температуры.
Если тот же проект выполнить на 12 В, при одинаковой мощности ток будет около 9,6 А. Это повышает требования к проводам, контактам и контроллеру. Поэтому для протяжённых линий обычно удобнее система 24 В.
Как выбрать провод
Сечение нельзя назначать только по метражу ленты. Нужны ток конкретной ветви, длина кабеля туда и обратно, материал проводника, способ прокладки, температура и допустимое падение напряжения. Чем дальше блок от нагрузки, тем заметнее влияние кабеля.
Для проекта составляют таблицу ветвей: длина, мощность, ток, расстояние до блока и выбранное сечение. Если нет навыка расчёта низковольтных цепей, эту часть поручают электромонтажнику. Скрутки без подходящих соединителей и случайные тонкие провода — частая причина нагрева и мерцания.

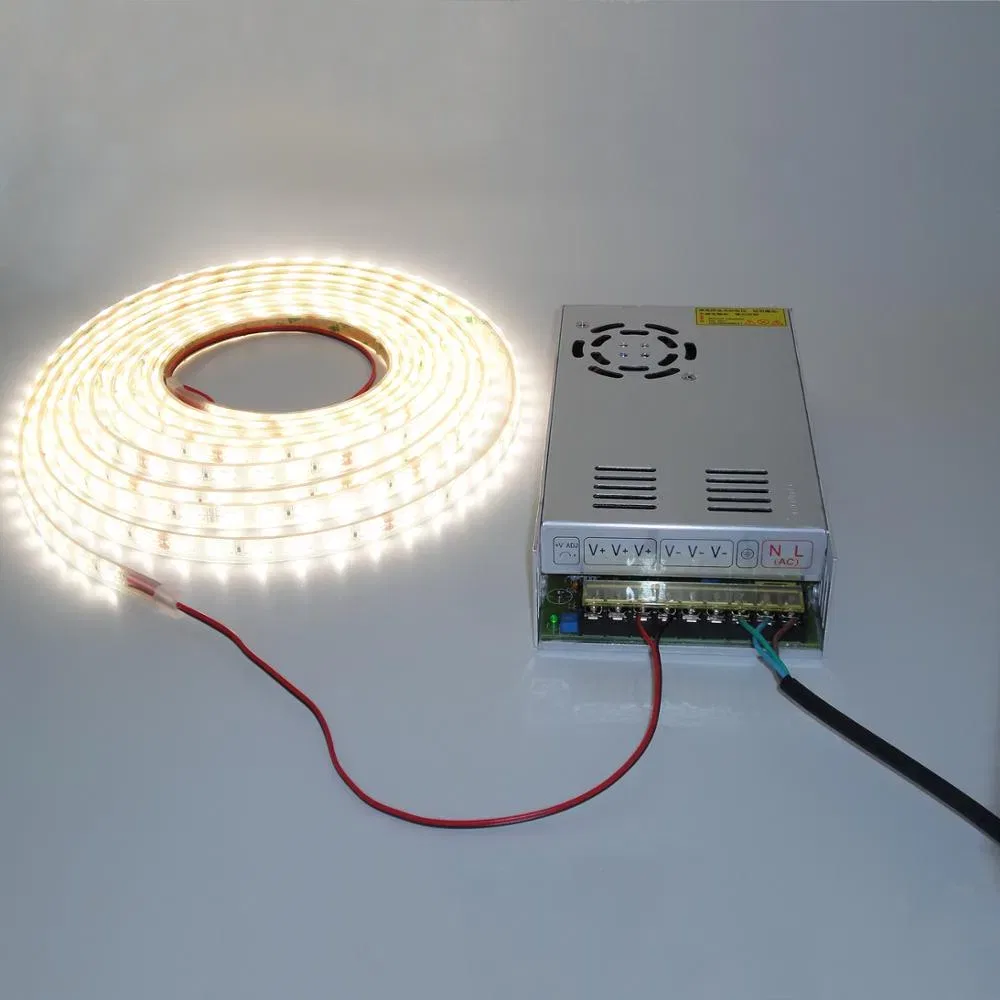

Один большой блок или несколько небольших
Один источник упрощает управление, но требует места, вентиляции и толстой магистрали. Несколько блоков можно расположить ближе к участкам, сократив низковольтные линии. При этом сетевую часть и включение всех источников нужно организовать безопасно и согласованно.
Блок питания выбирают не впритык. Учитывают рекомендации производителя по рабочей загрузке, температурное снижение мощности, исполнение корпуса и возможность обслуживания. Подробный расчёт приведён в материале как подобрать блок питания для LED-ленты.
RGB, RGBW и Tunable White: контроллер и усилители
В многоцветной системе все каналы проходят через контроллер. Нужно проверить его входное напряжение, суммарный допустимый ток и ограничение каждого канала. Если нагрузка больше, систему делят на зоны или применяют совместимые усилители сигнала. Усилитель получает управляющий сигнал от контроллера, а силовое питание — по предусмотренной производителем схеме.
Каналы RGB/RGBW нельзя путать местами. На длинной линии падение напряжения может по-разному влиять на цвет, поэтому параллельное питание особенно важно. Оборудование для управления собрано в разделе управления освещением.
Порядок монтажа
- Сверьте напряжение ленты, блока, контроллера и усилителей.
- Найдите в паспорте максимальную длину питаемого участка.
- Разделите проект на ветви и рассчитайте мощность каждой.
- Рассчитайте источник, ток магистрали и сечение кабелей.
- Соберите систему на столе и проверьте все участки.
- Закрепите ленту в подходящем алюминиевом профиле.
- После монтажа измерьте напряжение в начале и конце при полной яркости.
Чего делать нельзя
- Соединять рулоны один за другим без проверки паспортной длины.
- Питать 12-вольтовую ленту от источника 24 В.
- Соединять выходы двух блоков параллельно без разрешённого режима.
- Превышать ток контроллера или отдельного цветового канала.
- Прятать блок и соединения без вентиляции и доступа.
- Включать мощную ленту свёрнутой в рулон.

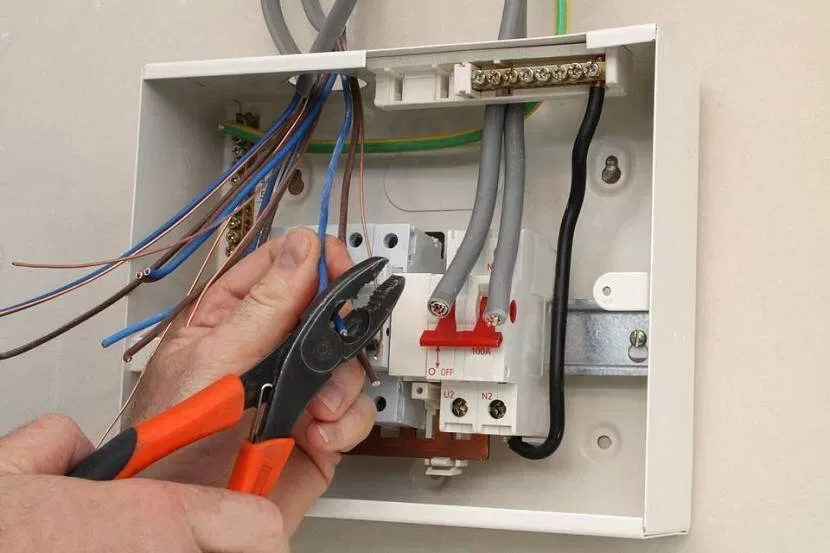

Все соединения выполняют при отключённом питании, соблюдая полярность и инструкции компонентов. Подключение к сети 230 В должен выполнять квалифицированный специалист. Для подбора совместимого комплекта используйте разделы светодиодных лент, блоков питания и управления.
