Как выбрать линейные светильники и не пожалеть?

Что такое линейный светильник?

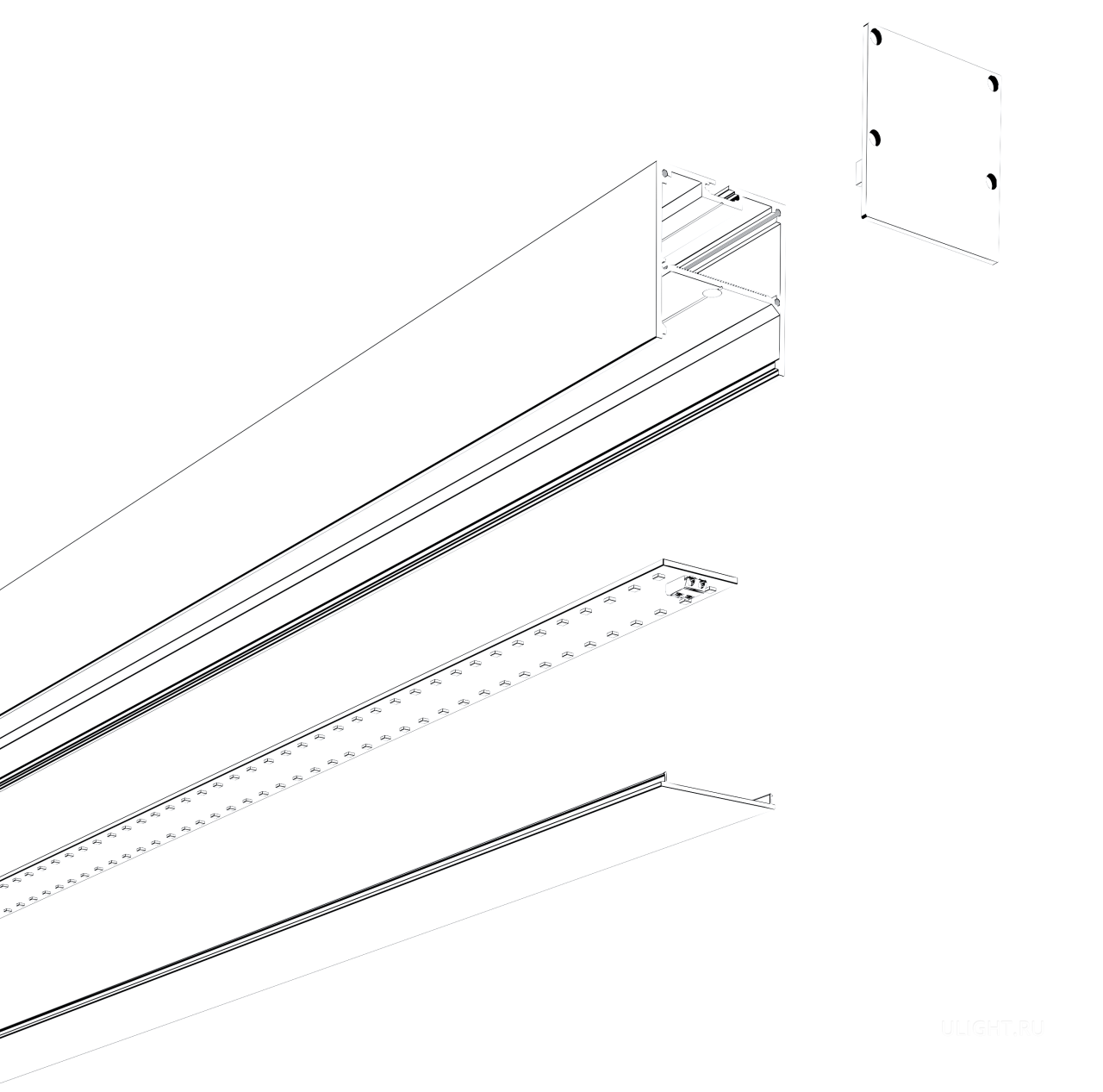

Линейный светильник в разборе. Схематичное изображение профиля моделя блока питания

Линейный светильник — это светильник вытянутой формы, который может изготавливаться из разных материалов и монтироваться различными способами. Формы таких светильников разнообразны, а их сечение может быть круглым, прямоугольным, трапециевидным и любым другим.

Линейные светильники подходят для создания самых разных фигур, включая популярные квадраты и кольца. Длина светильника не ограничена, что позволяет формировать ломаные или пересекающиеся световые линии. Конструкция большинства таких светильников позволяет соединять различные элементы под углами 45°, 60°, 90° и 135°, обеспечивая при этом незаметные стыки.

В этой статье мы расскажем об отличиях бюджетных моделей из пластика и листовой стали от профессиональных решений из алюминиевого профиля. Также обсудим, стоит ли переплачивать за качество и можно ли руководствоваться только ценой при выборе светильников.

Конструкция:

Линейный светильник включает в себя:

  • корпус;
  • источник света;
  • рассеиватель или защитное стекло;
  • источник питания.

Источник света

Начнем с источника света, поскольку от него зависит выбор корпуса светильника.
Самые популярные виды источников света:

  • люминесцентные лампы;
  • светодиодные ленты;
  • светодиодные модули на подложке из текстолита;
  • светодиодные модули на алюминиевой основе.

Мы специализируемся на современных, энергосберегающих и безопасных решениях, поэтому будем рассматривать только светодиодные источники света.

Светодиодные ленты

Светодиодные ленты являются одним из самых популярных источников света при изготовлении линейных светильников. Их широкое распространение и простота монтажа способствовали массовому применению, однако, к сожалению, это одно из худших решений для светильников.
Начнем с монтажа. Светодиодные ленты обычно устанавливаются на двухсторонний скотч, который, даже при высоком качестве исполнения, со временем теряет свои свойства: высыхает и перестает удерживать ленту. В результате лента отклеивается, что нередко можно увидеть в торговых центрах или других местах, где применяются бюджетные светильники. Часть ленты провисает и падает на рассеиватель, что выглядит неэстетично и снижает срок службы светильника. Для создания светильника с минимальным сроком службы в 5 лет такое решение категорически не подходит.
Кроме того, светодиодные ленты рассчитаны на работу от постоянного напряжения 12 или 24 Вольта. Такие решения значительно уступают по эффективности светодиодным модулям, которые работают от постоянного тока, а не напряжения. Причина в стабилизационных резисторах, встроенных в ленты: они переводят значительную часть энергии в тепло, снижая общую эффективность.

Таким образом, при создании долговечных и качественных светильников использование светодиодных лент не рекомендуется.

Светодиодные модули на текстолитовом основании

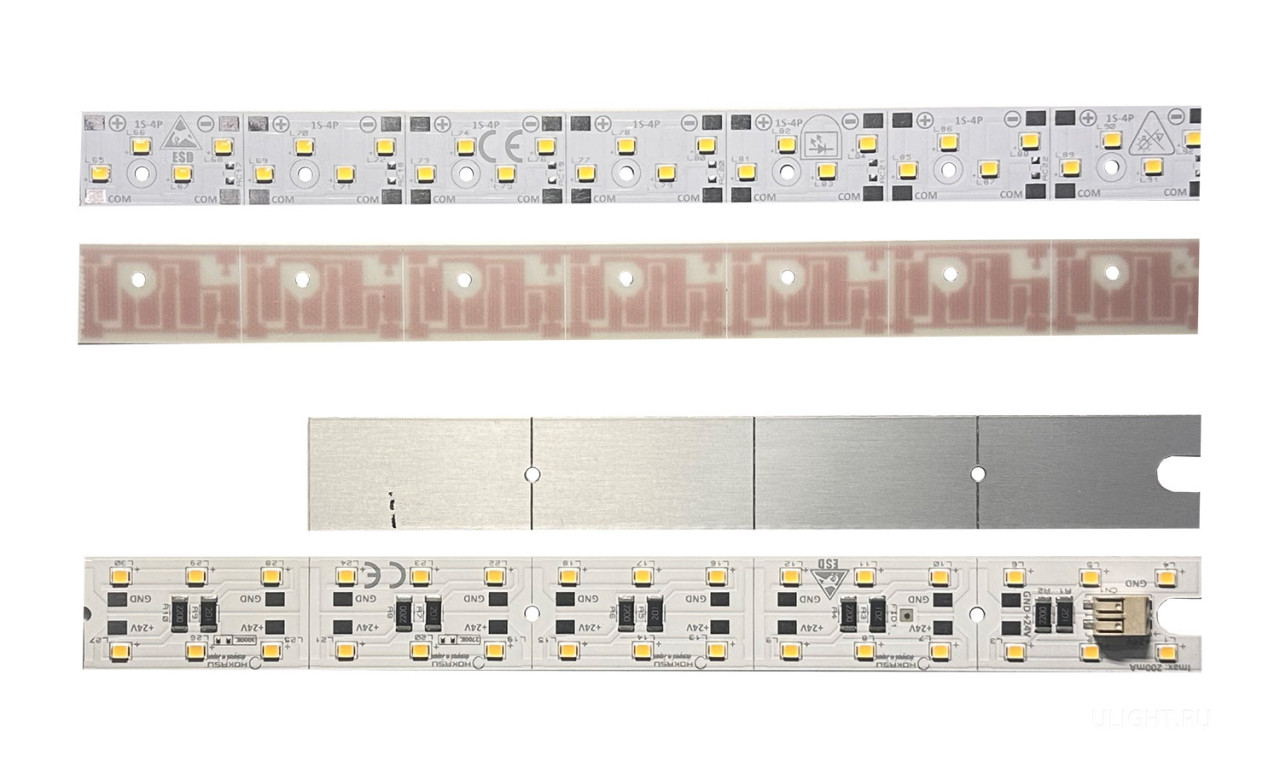

Сравнения текстолитовой и алюминиевой светодиодной платы

Этот вариант в некоторых случаях имеет еще больший недостаток, чем светодиодные ленты. Такой модуль представляет собой ту же светодиодную ленту, но припаянную в заводских условиях на текстолитовую подложку. Текстолит, если не вдаваться в детали, — это электроизоляционный конструкционный материал, похожий на пластик.
Такие модули удобны в работе благодаря тому, что их можно резать ножницами и паять без предварительного нагрева в индукционных печах. Они могут быть дополнительно закреплены в пазах светильника или зафиксированы с помощью заклёпок, что обеспечивает надёжность на долгие годы. Однако это преимущество перечёркивает главный недостаток, критически важный для эффективной и долговечной работы светодиодов, — недостаточный теплоотвод.
По сути, между светодиодами и корпусом создаётся изоляционный слой из текстолита — материала, который не проводит ток и обладает крайне низкой теплопроводностью. Единственный способ отводить тепло от светодиодов в таких модулях — это использование медных полигонов, то есть токопроводящих дорожек из меди с лицевой стороны подложки. С инженерной точки зрения это крайне неэффективное решение, так как корпус светильника не может использоваться для охлаждения, что значительно сокращает срок службы светильника.

Тем не менее, такие модули подходят для применения в местах где требуются модули с очень низкой мощностью — до 10–15 Вт на метр. В подобных случаях их можно считать приемлемым вариантом.

Профессиональные светодиодные модули на алюминиевой основе

Это самое дорогое и сложное в работе решение, однако оно является безкомпромиссным выбором для профессионалов. Такие модули представляют собой многослойную конструкцию: медный токопроводящий слой, тончайший изолятор и алюминиевую подложку. Благодаря этому нагрев от светодиодов практически без потерь передаётся на алюминиевое основание, что значительно увеличивает срок службы светодиодов.

CV или CC — постоянное напряжение или ток. Что такое мА?

Конструктивно модули делятся на две основные группы:

  • платы со стабилизирующими резисторами, рассчитанные на работу от постоянного напряжения (CV);
  • платы, предназначенные для работы от постоянного тока (CC).

Модули на 12 или 24 вольта

Модули, рассчитанные на постоянное напряжение 12 или 24 В, удобны в использовании. Их можно разрезать в любом удобном месте, а для подбора блока питания не требуются специальные знания — достаточно знать общую мощность системы.

Модули на постоянном токе (CC)

Более продвинутое и энергоэффективное решение — модули, работающие от постоянного тока. Такие модули не имеют резисторов, которые тратят часть энергии на тепло. Однако для их подключения требуются базовые знания в электротехнике и понимание принципов работы электрических цепей.
При выборе блока питания для модулей на постоянном токе нужно учитывать не только их количество, но и способ подключения внутри светильника (параллельное или последовательное соединение).

Преимущества модулей на постоянном токе

Главное преимущество таких решений — возможность точной настройки мощности светильника за счёт регулировки тока на блоке питания. Также важным фактором является надёжность источников питания. Профессиональная индустрия электроники значительно превосходит любительскую, и блоки питания для модулей на постоянном токе доступны у всех крупных и известных производителей. Эти устройства отличаются высокой надёжностью, а их гарантийный срок часто составляет 5 лет, что является стандартом для индустрии.
Кроме того, такие решения обладают высокой энергоэффективностью, что делает их идеальным выбором для профессионального применения.

Медная подложка: её толщина

Медный слой, на котором расположены светодиоды, играет важную роль в формировании стоимости модуля. От его толщины зависит качество передачи электричества между светодиодами и мощность, которую может выдерживать модуль.
В электротехнике толщина медной фольги обычно измеряется в унциях (oz), где 1 oz (унция авердюпуа) соответствует 28,35 грамма. Толщина слоя меди, выраженная в унциях, также имеет соответствие в микрометрах:

  • 1 oz ≈ 35 мкм
  • 2 oz ≈ 70 мкм

Эти значения, конечно, неразличимы на глаз, но их выбор существенно влияет на себестоимость. Производитель может удешевить модуль, уменьшив толщину медного слоя, в некоторых случаях почти вдвое.

Алюминиевая подложка: её ширина

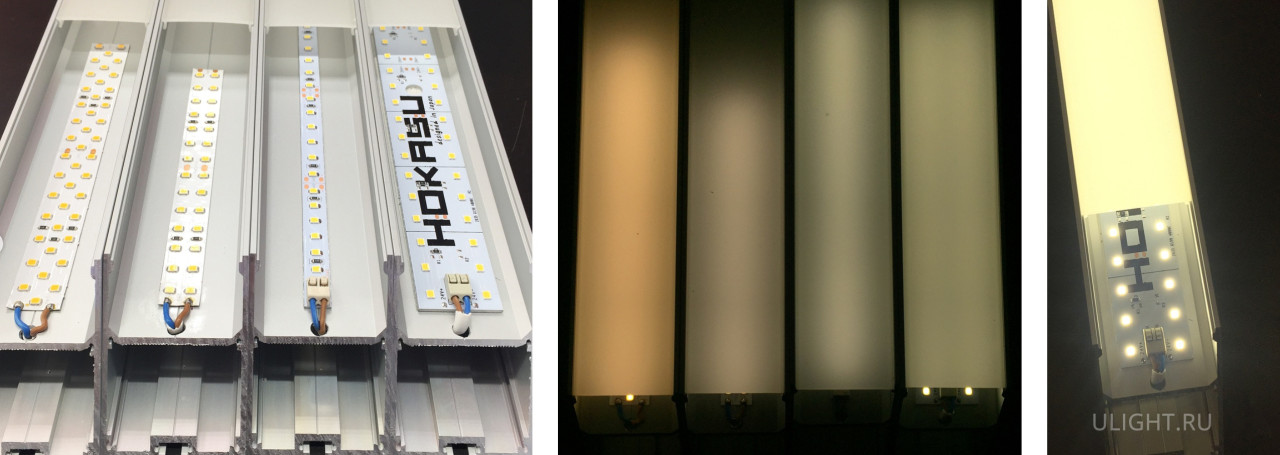

Разница в засветке рассеивателя широким и узким модулей в линейном светильнике

Другим важным компонентом является алюминиевая подложка. Здесь все так-же: чем она тоньше, тем дешевле производство. Однако уменьшение её толщины снижает эффективность теплоотвода, а уменьшение ширины увеличивает плотность размещения светодиодов. Это может привести к неравномерной засветке рассеивателя (когда модуль слишком узкий), что особенно критично для высококачественного освещения.

Светодиоды

Про светодиоды можно писать целые научные работы и проводить множество обзоров. У нас вы найдёте много материалов на эту тему, но здесь мы кратко остановимся на основных аспектах.

Качество цветопередачи

Качество цветопередачи. Яблоки с разным CRI

CRI (Color Rendering Index), он же Ra, — это показатель, характеризующий, насколько точно освещённые предметы передают свои естественные цвета. Этот параметр был введён в 1965 году. Для качественного освещения жилых помещений CRI должен быть не ниже 85.

Энергоэффективность

Современные стандарты энергоэффективности меняются каждый год. Например, на 2024 год нормой считается 160 люмен на ватт. В странах с дешёвой электроэнергией этот показатель может казаться незначительным, но важно понимать, что низкий уровень энергоэффективности указывает на использование устаревших светодиодов.
Производители светодиодов не только повышают их эффективность, но и улучшают другие характеристики, такие как CRI, шаг МакАдама, а также увеличивают срок службы люминофора. Поэтому, если у светильника низкая энергоэффективность, можно предположить, что и другие параметры также далеки от современных стандартов.
Наиболее эффективные светодиоды, способные достигать 250 люмен на ватт, применяются в уличном освещении, где качество цветопередачи минимально (CRI=60). Такие светодиоды не подходят для интерьеров, поэтому важно быть внимательным и консультироваться со специалистами. Наличие фотометрических файлов и указание производителя светодиодов — хороший признак надёжности. Например, в светильниках компании HOKASU всегда можно найти маркировку бренда светодиодов, таких как японские NICHIA или американские Bridgelux.

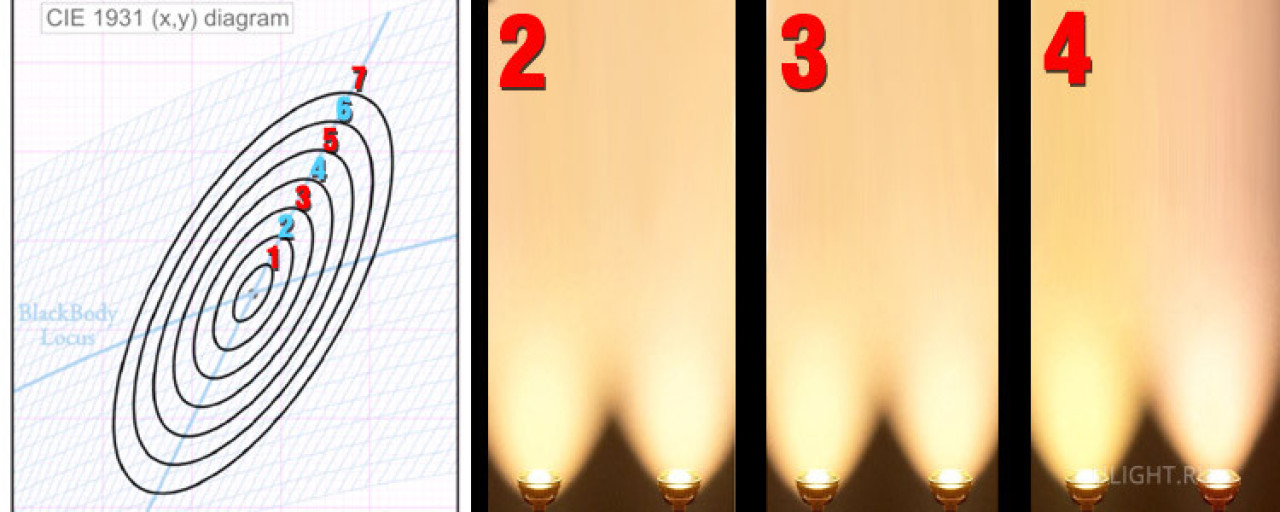

Шаг МакАдама

ШАГ Маккадама

В начале XX века инженер компании «Kodak» МакАдам заметил, что человеческий глаз имеет ограниченную способность различать оттенки. Это явление определяет так называемый "шаг МакАдама".
Когда два оттенка настолько близки, что их невозможно различить, это и есть один шаг по МакАдаму.
Цветовая температура светодиодов обычно имеет некоторую вариацию — так называемую биновку, то есть выборку светодиодов по спектральным параметрам. Например, светодиод с заявленной температурой 4000 К может фактически находиться в диапазоне от 3800 до 4200 К.
Если два светильника имеют цветовую температуру 3950 и 4000 К, разницу между ними вы вряд ли заметите. Но использование светодиодов с температурой 3800 и 4200 К на одном объекте приведёт к заметной неоднородности освещения, что негативно скажется на восприятии пространства.
Светодиоды с меньшей биновкой стоят дешевле, но их использование в светильниках часто приводит к неравномерной засветке и дискомфорту для глаз. Для создания комфортной атмосферы важно выбирать качественные светодиоды с минимальным шагом МакАдама.

Корпус — основа светильника

Мы уже рассмотрели различные типы источников света и пришли к выводу, что лучший корпус для светильника — это тот, который эффективно охлаждает светодиоды, передавая тепло в окружающую среду. Поэтому не будем подробно останавливаться на недостатках корпусов из стали или пластика. Их единственное преимущество — низкая стоимость, но это достигается за счёт значительного ухудшения качества.
Рассмотрим алюминиевый корпус.
Чаще всего это профиль, изготовленный методом экструзии. Для интерьерных светильников с мощностью около 30 Вт на метр толщина алюминиевого корпуса практически не играет роли, так как нагрузка на теплоотвод минимальна. Исключение составляют промышленные светильники с мощностью свыше 100 Вт на метр, где толщина корпуса становится критически важной.
Однако толщина алюминия влияет на прочность конструкции, и это стоит учитывать. Погоня за экономией привела к появлению на рынке профилей, которые можно согнуть руками. Естественно, такие деформируемые светильники недопустимы в качественных интерьерных проектах.
Что ещё важно?
Обратите внимание на качество комплектующих, эстетичность и продуманность конструкции. Большинство производителей не обладают инженерными компетенциями, применяя стандартные решения из доступных материалов. В результате страдает удобство работы с такими светильниками:

  • низкое качество заглушек;
  • труднодоступность блока питания;
  • сложность подключения.

Все эти недостатки приведут к дополнительным затратам, которые сведут на нет предполагаемую экономию при покупке продукции без инвестиций в R&D. Такие светильники в итоге обходятся дороже, чем более качественные аналоги.

Рассеиватель

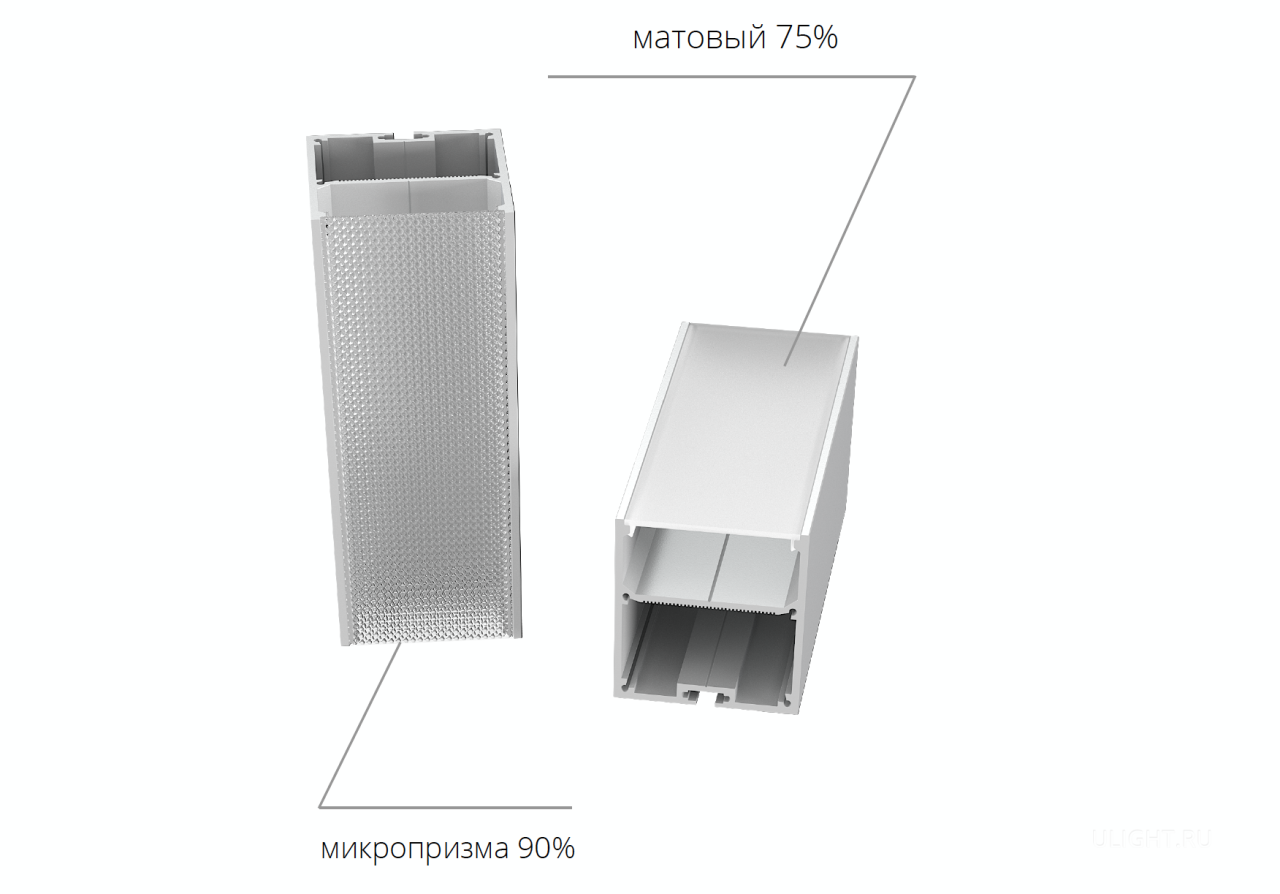

Рассеиватели для линейных светильников (микропризма и матовый)

Рассеиватель — одна из ключевых составляющих линейного светильника. Он выполняет несколько функций: выравнивает световой поток, защищает внутренние компоненты от пыли, влаги и механических повреждений. Однако выбор рассеивателя может существенно влиять на качество освещения и долговечность светильника.
У нас можно купить линейные светильники с рассеивателями высокого качества.

Основные недостатки плохих рассеивателей

Внешний вид

На дешёвых рассеивателях часто видны экструзионные полосы, напоминающие мелкие царапины, которые проходят вдоль всего изделия. Это результат использования низкокачественных инструментов (фильер) и недостаточной квалификации персонала на производстве.

Неравномерность светового потока или низкая светопроницаемость

Применение дешёвых материалов приводит к снижению качества рассеивания света. Такие рассеиватели либо поглощают более 50% светового потока, либо плохо рассеивают свет, что визуально проявляется в виде ярких или тёмных пятен.
Неравномерность свечения не всегда устраняется одним лишь рассеивателем. Влияют также конструкция светильника, его размеры, форма, а также мощность и плотность светодиодов. Для оптимального результата требуется баланс между светодиодным модулем и правильно подобранным рассеивателем.

Пожелтение

Рассеиватели, изготовленные из низкокачественного пластика, со временем желтеют под воздействием ультрафиолетовых лучей, теряя внешний вид. Чтобы избежать этого, рекомендуется использовать рассеиватели, изготовленные по технологии, аналогичной применяемой в светильниках HOKASU.

Рассеиватели HOKASU

При выборе любого линейного светильника HOKASU Вы можете заказать матовый рассеиватель или прозрачный с эффектом микропризмы. Независимо от Вашего выбора он будет приятный и однородный, как кристалл. Для производства используется немецкий светорассеивающий поликарбонат, но для того, чтобы он стал действительно лучшим в мире, мы применили ряд запатентованных технологий.

Микропризма и HGC (HOKASU glare control)

Для учета уровня дискомфорта глаз, создаваемого современным искусственным светом, была введена такая характеристика светильников, как объединённый показатель дискомфорта или коэффициент ослепления UGR (Unified Glare Rating). Этот стандарт вынуждает снижать мощность светодиодов, что сказывается на энергоэффективности и стоимости освещения еще... . Для решения этой задачи, специально для коммерческих объектов, мы создали рассеиватели HGC. Прозрачные и призматические, с очень высокой светопропускаемостью и приятным геометрическим эффектом освещения. Рассеиватели HGC совместимы со стандартом UGR и позволяют увеличить эффективность освещения коммерческих пространств до 90%.

HEP (HOKASU protect cover)

Изящные сплошные световые линии HOKASU — это самый современный вид освещения на сегодняшний день. Наши линейные светильники продвинуты как в области дизайна, так и технологий. Инженеры компании, применив ряд технологических инноваций, еще... сделали светильник долговечным и эффективным. При изготовлении рассеивателя применяется запатентованная технология коэкструзии — HEP. Каждый рассеиватель изготовлен из двух различных материалов:

  • из поликарбоната, для устойчивости от внешнего воздействия и температуры. Идеально подходит для внутреннего и наружного применения;
  • из акрила (РММА), для предотвращения пожелтения под воздействием ультрафиолетовых лучей. В течение всего срока службы, а это более 10 лет, светильник сохраняет свою красоту без изменения цветовой температуры.

HHC (HOKASU heat control)

Основным фактором, влияющим на долговечность светильника, является хорошее охлаждение светодиодных модулей, что очень важно учитывать при проектировании еще... . А так как основа любого линейного светильника HOKASU — это авиационный алюминий, единственным элементом, плохо передающим тепло, оставался рассеиватель. Мы нашли простое и оригинальное решение. HHC — это специальный поликарбонат, теплоотдача которого в 10 раз выше, чем у обычной необработанной пластмассы.

Производство рассеивателя сертифицировано по многочисленным международным стандартам: ISO 527-1,-2, ISO 899-1, ISO 178, ISO 179-1eU, SO 6603-2, ISO 306, ISO 11359-1,-2, IEC 60250, ISO 13468-2, ISO 11357-1,-2...

Источник питания

Выбор блоков питания на рынке огромен. Мы планируем подготовить отдельный материал на эту тему, а здесь кратко отметим основные моменты, которые стоит учитывать при выборе.

Гарантийный срок

Обращайте внимание на гарантию, которую предоставляет производитель блоков питания, а не продавец светильника. Часто магазины обещают 10 лет гарантии, хотя производитель блока питания указывает только 2 года. Более честное позиционирование продукта лучше отражает его реальное качество. Мы используем блоки питания брендов LIFUD, EAGLERISE, KEGU. Это крупнейшие игроки на рынке, которые предлагают гарантию от 5 лет на свою продукцию.

Безопасность

Блоки питания должны быть оснащены гальванической развязкой. Этот принцип проектирования предполагает, что рабочая схема и электросеть соединены через трансформатор, а передача энергии осуществляется посредством электромагнитной индукции, без физического контакта. Такое решение значительно повышает безопасность, защищая как светильник, так и помещение от возможных аварий. Подробнее об этом можно будет прочитать в нашем блоге.

Комфорт

Современные блоки питания должны быть Flicker-free — без видимых пульсаций света. Пульсации, заметные при записи на камеру смартфона, могут вызывать утомляемость и головные боли у людей, находящихся в помещении.

Эффективность (cosF)

Параметр cosF отвечает за эффективность работы блока питания. Например, блок мощностью 60 Вт при cosF=0,5 фактически потребляет 90 Вт из сети. Если не учитывать этот параметр при проектировании, можно перегрузить электропроводку на объекте, что в худшем случае может привести к авариям, вплоть до возгорания.

Итог

При выборе источника питания важно учитывать гарантийный срок, безопасность, отсутствие пульсаций и эффективность работы устройства. Качественный блок питания — это залог долговечности и стабильной работы светильника.

Профессиональная сборка

Этот компонент мы изначально не упомянули, но при подготовке материала пришли к выводу, что обязаны добавить его в качестве отдельного пункта. Обладая более чем 10-летним опытом работы в сборке светильников и будучи первопроходцами в индустрии, мы накопили множество уникальных компетенций. Для качественного изготовления линейного светильника необходимо специализированное оборудование, а выполнение всех этапов требует профессионального подхода.

Распил

В нашей цеховой зоне для подготовки корпусов установлены две профессиональные пилы с нижней подачей диска и системой автоматического измерения размеров. Такой подход гарантирует ровные и точные размеры светильников. Каждая пила весит более 200 кг, что делает невозможным обеспечение аналогичного качества в домашних или гаражных условиях.

Порошковая покраска

На нашей базе в соседнем здании находится линия полимерной покраски. Это позволяет минимизировать вероятность повреждений или царапин на профиле между этапами производства, что снижает процент брака. Это положительно сказывается как на стоимости, так и на качестве готовой продукции. Кроме того, мы можем оперативно изготовить светильники в любом цвете по требованию заказчика.

Монтаж модулей и предварительная пайка

Мы используем машины для подготовки проводов и их автоматического лужения. Благодаря этому все соединения внутри светильников пропаяны и надёжно соединены профессиональными клеммами типа WAGO. Светодиодные модули монтируются на термоклейкую ленту или термопасту и дополнительно фиксируются клеем или винтами к корпусу. Работы выполняются в просторных и удобных помещениях, что позволяет поддерживать высокий уровень качества на всех этапах.

Упаковка

Упаковка светильников — важный этап, так как без неё большая часть работы на предыдущих этапах может быть сведена к нулю из-за повреждений. Мы упаковываем светильники в два слоя плёнки и защитные картонные уголки толщиной 3 мм. Каждый светильник маркируется для облегчения работы на стройплощадке, что помогает сохранить продукцию во время доставки и временного хранения на объекте.

Итог

Профессиональная сборка — это не только оборудование, но и продуманные процессы, обеспечивающие высокое качество на каждом этапе производства, от распила профилей до упаковки готовой продукции. Это подход, который гарантирует долговечность, функциональность и эстетичный вид наших светильников.
