Как выбрать магнитную систему и не пожалеть?

клиент разочарованно смотрит на трековую систему

Магнитная трековая система — это современное светотехническое решение, которое позволяет объединить все источники света в единую систему, обеспечивая гармоничное сочетание функциональности и эстетики. Подробнее можно ознакомится в нашей статье: что такое магнитная трековая система.

Устройство магнитной системы

Магнитная система состоит из трех ключевых компонентов:

  • Трек (профиль).
  • Светильники.
  • Блок питания.

Мы подробно рассмотрим каждый компонент системы, но для начала определим общие параметры магнитной системы.

Питающее напряжение

Магнитные светильники разделяются на три основных типа по питающему напряжению:

  • 24 Вольта
  • 48 Вольт
  • 220 Вольт (не рекомендуется)

Системы на 220 Вольт нельзя считать безопасными, так как они могут привести к поражению электрическим током. Их используют монтажники без должного опыта, которые либо не предусмотрели место для установки блока питания, либо не хотят заниматься прокладкой электропроводки для него.
В подобных системах перемещение светильников без специальной подготовки крайне нежелательно, а установка на доступной высоте (например, на стене) недопустима, особенно если в помещении находятся дети.
Данное решение мы даже не будем рассматривать в рамках этой статьи

Системы на 48 и 24 Вольта являются наиболее распространенными и безопасными, так как работают от блока питания, который имеет или должен иметь гальваническую развязку.

При выборе между системами на 48 и 24 Вольта мы отдаем предпочтение системам на 24 Вольта по нескольким очевидным причинам:

  • Легкая доступность блоков питания.
  • Совместимость с различными системами диммирования (DALI, TRIAC, 0-10 В).

Особенности управления

Почему важно продумывать разные сценарии освещения и какие задачи они решают, вы можете узнать в нашей отдельной статье. Здесь же отметим, что магнитная система должна поддерживать регулировку яркости и возможность распределения светильников на 2–3 группы включения на одном треке.

Зонирование

Система должна обеспечивать возможность распределения светильников по разным группам включения. Это достигается использованием адаптеров питания и питающих коннекторов на светильниках. Узнайте у продавца, поддерживает ли выбранная модель эту функцию. Данная возможность особенно актуальна для светильников с функцией ON-OFF без дополнительных настроек управления.

Диммирование

Для диммирования светильников в магнитной системе могут быть предложены решения на базе протоколов DALI или Tuya. В этом случае каждый светильник оснащен контроллером, который регулирует интенсивность светового потока или позволяет настраивать цветовую температуру.

Tuya

Управление по радиоканалу с каждым отдельным светильником. Однако это менее стабильное решение по своей природе: сигнал может не пройти, и система может «зависать». Освещение — не та область, где допустимы сбои. Кроме того, для работы системы понадобится специальный роутер или «умная» колонка, так как протокол ZigBee, используемый Tuya, отсутствует в большинстве смартфонов.

DALI

Надежный профессиональный протокол, разработанный в Европе. Его применяют в гостиницах и других крупных коммерческих и частных проектах. Это идеальное решение, но его основным недостатком является высокая стоимость. Установка DALI-контроллеров в каждом светильнике и настройка системы с привлечением специалиста обходится дорого. Поэтому оптимальным решением является шинное управление DALI через систему Casambi.

Диммирование трека

При диммировании (DALI, Tuya, 0-10 В и других) происходит изменение формы тока в проводнике, проще говоря, создается ШИМ (широтно-импульсная модуляция). В случае диммирования длинного трека, который представляет собой проводник с подключенными светильниками, содержащими пружинные контакты, могут возникнуть побочные эффекты — вихревые токи, магнитная индукция и т.д. Это приводит к появлению низкочастотного треска, писка или гула. Компаний, которые сумели решить эту техническую задачу, на рынке немного.

Мы отдаем предпочтение решениям от HOKASU. Они разработали адаптеры с медными контактами, которые исключают шумы при диммировании.
Их трековая система совместима с любыми доступными на рынке диммерами на 24 Вольта и функционирует без проблем.
Мы особенно рекомендуем связку «блок питания DALI + Casambi» — это идеальное сочетание. При этом оно обходится значительно дешевле: например, для 21 светильника в большой комнате для создания двух зон включения мы используем не 21 блок питания, а всего три качественных блока и диммируем группы по 7 светильников.

Трек

Магнитный трек - это алюминиевый профиль с медными токопроводящими дорожками. Несмотря на кажущуюся простоту, существуют важные нюансы, которые следует учитывать при выборе магнитной системы.

Алюминиевый профиль

Обратите внимание на толщину алюминиевого профиля: некоторые производители используют тонкий алюминий, что делает трек хрупким и ненадежным. В систему могут устанавливаться светильники разных размеров — как большие, так и маленькие. Трек, являясь основой конструкции, должен быть жестким. В случае его деформации может пострадать потолочное покрытие.

Ширина магнитного трека:

Ширина магнитного трека может варьироваться от 5 до 35 мм. Оптимальный выбор — системы шириной 35 мм, которые равномерно распределяют свет благодаря более крупной площади рассеивателя. Это снижает эффект ослепления и повышает визуальный комфорт.
Более узкие системы чаще используются для декоративного освещения, однако обладают высокой ослепляющей способностью. Также важно учитывать, что из-за своих компактных размеров они хуже отводят тепло, что отрицательно сказывается на их долговечности.

Медные проводники в изолирующем ПВХ-профиле

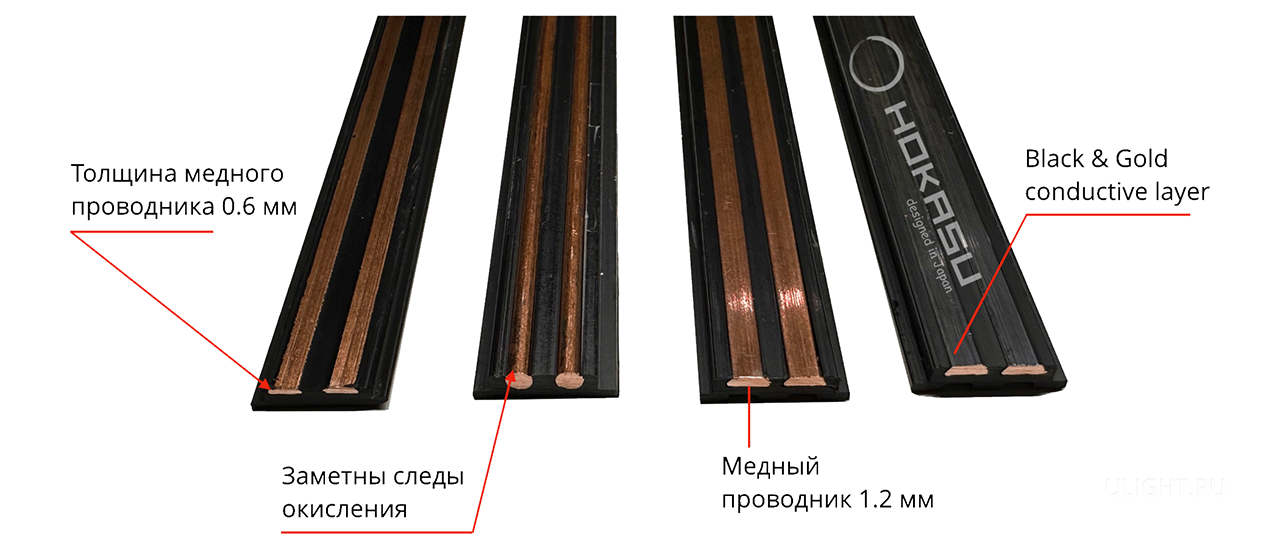

Медные проводники в треках - шинопроводах для магнитной трековой системы освещения

Медные токопроводящие дорожки являются самым дорогостоящим элементом трека. В попытке снизить себестоимость некоторые производители уменьшают их толщину и отказываются от защитного покрытия. Поскольку эти системы работают на низком напряжении, сила тока в них значительно выше, чем в системах на 220 В (как следует из закона Ома: чем ниже напряжение, тем выше сила тока). Поэтому толщина медного проводника в низковольтных системах должна быть не меньше, а значительно больше, чем в классических трековых системах на 220 В.

Последствия уменьшения толщины дорожек:

  • Светильники, находящиеся на удалении от блока питания, теряют яркость.
  • Перегрев проводников может привести к пожару или выходу из строя.

Защитное покрытие медных проводников

В отличие от проводов, медные токопроводящие жилы в трековой системе не имеют стандартной защитной оболочки, поэтому крайне важно защищать этот элемент специальными электропроводными покрытиями. Наиболее часто применяется гальваническое лужение. Обычная медь без покрытия со временем окисляется и теряет проводимость, особенно в условиях повышенной влажности и морского воздуха.

Эталонное защитное покрытие используется в треках компании HOKASU. Они применяют черное графитовое напыление или золочение медных проводников. Это решение отличается долговечностью и эстетикой. Такие покрытия предотвращают коррозию и обеспечивают стабильную работу системы.

Форма медных проводников

В треках можно встретить как круглую, так и трапециевидную медь. Круглая медная жила является более распространенной и, соответственно, имеет более низкую стоимость. Однако ее сечение меньше, что снижает пропускную способность тока и увеличивает риск перегрева. Кроме того, площадь контакта светильника с таким проводником значительно меньше, что негативно сказывается на надежности и долговечности системы.

Расположение медных проводников

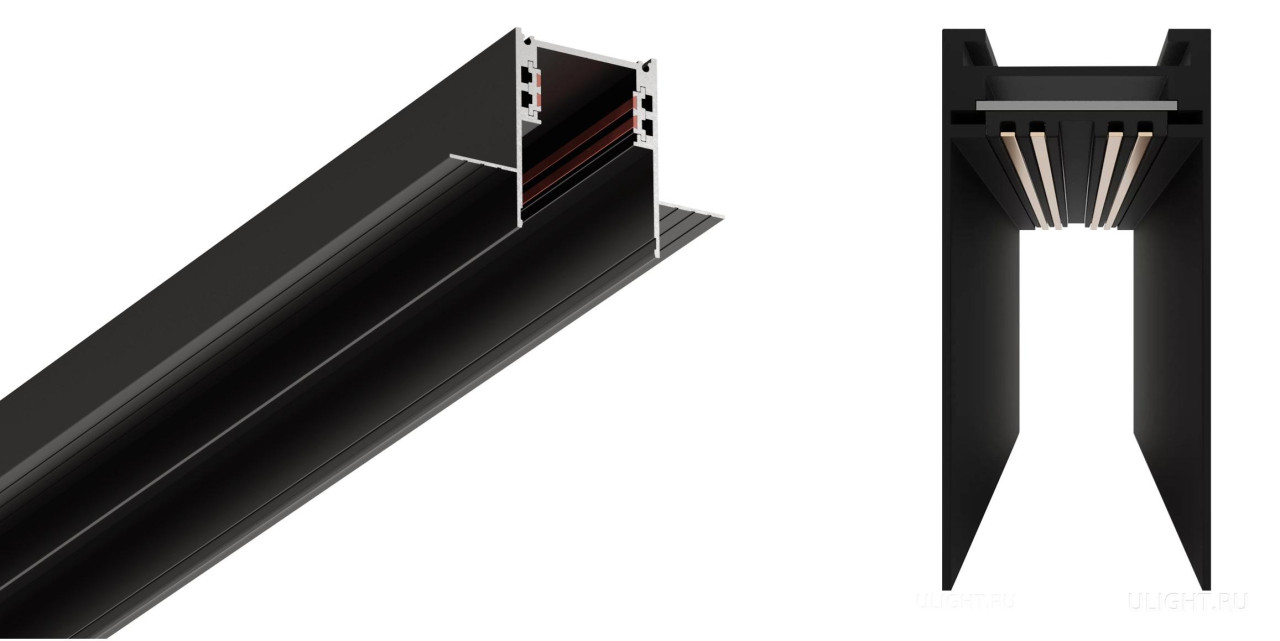

расположение медного проводника в магнитном треке

Медные жилы в треке могут располагаться в двух местах: либо по бокам трека, либо на его основании. Для снижения себестоимости проводники могут быть размещены на основании трека — в этом случае требуется меньше материалов для их изготовления. Однако такое решение существенно уступает в эстетике: медные жилы становятся заметны и блестят, что может негативно сказаться на внешнем виде системы. В проектах премиального уровня такое расположение проводников считается недопустимым.

Еще один важный совет: обязательно рассчитывайте общую стоимость системы до покупки. Многие недобросовестные компании занижают цену треков и завышают стоимость светильников, так как многие клиенты сначала обращают внимание на стоимость трека, а светильники покупают потом.

Светильники

К сожалению, существует множество способов сделать светильник более привлекательным для покупателя за счет снижения его стоимости и, как следствие, качества.
Светильники — будь то трековые, линейные или подвесные для магнитной системы — по сути являются обычными светильниками, но без классических блоков питания. Поэтому рекомендации по их выбору аналогичны рекомендациям для стандартных светильников. Основное, на что следует обращать внимание, — это разнообразие моделей у конкретного поставщика. Поскольку, приобретая трек, вы вынуждены покупать и светильники у того же производителя. Соответственно, ассортимент должен удовлетворять ваши технические и эстетические потребности.
Несмотря на кажущуюся совместимость, использование светильников от другого производителя в треке — не лучшее решение, так как нет гарантии надежного электрического контакта и прочной фиксации светильника в треке.

Корпус

Светодиоды, как известно, выделяют значительное количество тепла, при этом они крайне чувствительны к перегреву. При недостаточном охлаждении светодиоды быстро теряют яркость и со временем могут полностью выйти из строя. Корпус светильника должен соответствовать его мощности и обеспечивать эффективное теплоотвод. Высокая мощность за минимальную стоимость может показаться выгодной при покупке, но вскоре такое решение может привести к разочарованию.

Светодиод

Стоимость светодиодов может отличаться в несколько раз, и это напрямую зависит от качества света, которое они обеспечивают. В производстве светодиодов используется специальный состав люминофора, который влияет на качество освещения, долговечность и способность сохранять характеристики более пяти лет.

CRI демонстрирует разницу в качестве цветопередачи в магнитных светильниках

О качестве светодиодов можно говорить много, и на сайте компании ULIGHT представлено множество интересных материалов на эту тему. Основная рекомендация — запросить даташит на светодиоды и уточнить у продавца следующие параметры:

  • Индекс цветопередачи (CRI).
  • Шаг МакАдама (MacAdam).

Также наличие фотометрических файлов и указание производителя светодиодов — хороший знак надежности. Например, в светильниках компании HOKASU всегда можно найти маркировку бренда светодиодов, используемых внутри устройства. Это могут быть японские светодиоды NICHIA или американские Bridgelux.

Стоит быть внимательными к заявлениям некоторых поставщиков, которые маркируют свои светильники как «Philips». Это не гарантирует высокого качества, так как Philips прекратил производство светодиодных чипов и теперь лишь лицензирует использование своего бренда.

Крепление – фиксация светильника

Надежная фиксация светильника на треке — это крайне важно! Никто не захочет, чтобы светильники падали с потолка, тем более что это может привести к серьезным последствиям при падении на человека.

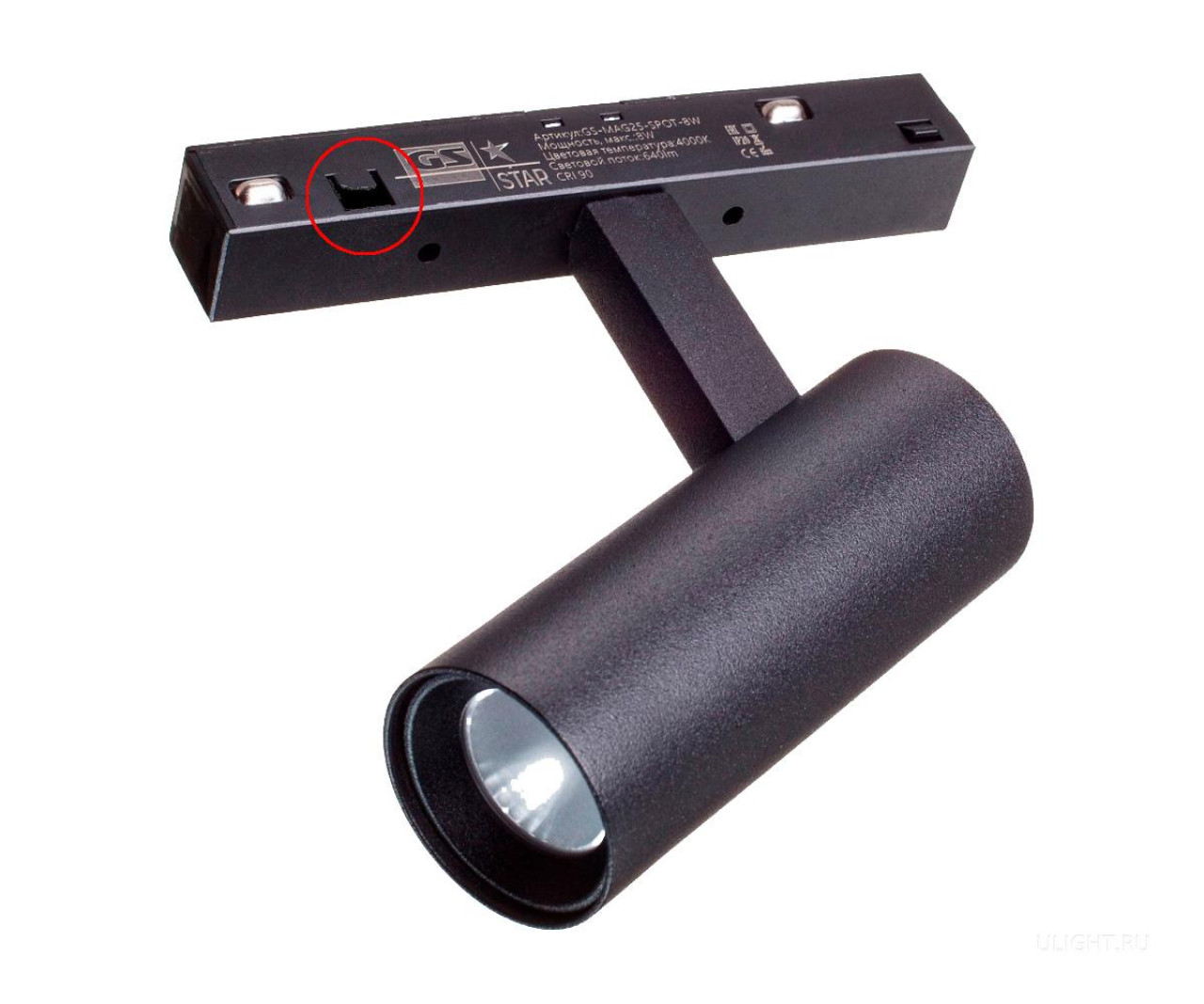

магнитный светильник со сломанным креплением

Несмотря на название «магнитные системы», магнит давно перестал использоваться в качестве основного крепежного элемента из-за высокой стоимости. Производители перешли на защелки. К сожалению, большинство защелок изготавливаются из пластика, который часто ломается при повторном использовании. В магазинах нередко можно увидеть, что образцы светильников имеют сломанные крепления, но это не повод оправдывать недостатки системы.
Лучшее решение — выбирать светильники с металлическим креплением, которое обеспечивает надежность и долговечность.

В системах последнего поколения HOKASU используется фиксатор из пружинной стали. Специальный сплав на основе хрома, марганца, кремния и вольфрама сохраняет форму и размер крепления даже после 50 тысяч установок. Такое крепление в несколько раз надежнее магнитов и пластиковых защелок, которые встречаются в бюджетных системах.

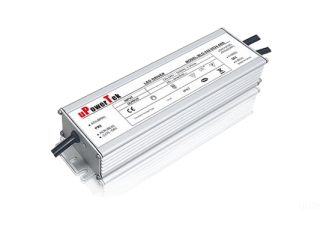

Блок питания

Блок питания подбирается в зависимости от напряжения системы и требуемой мощности. В случае выхода из строя блок на 24 В легко заменить на новый без необходимости перестраивания системы.

Блоки питания бывают нескольких видов: встроенные в трек и внешние блоки питания. Встраиваемые блоки питания имеют компактные размеры, что зачастую снижает их эффективность и качество. Поэтому мы не рекомендуем их использовать. Кроме того, использование блоков питания, размещенных внутри трека, ограничивает возможности подключения различных систем управления. К такому решению прибегают только в исключительных случаях, например, когда используется накладной трек, потолок выполнен из бетона, проводка уже завершена, и нет возможности установить внешний блок питания.

Про блоки питания для магнитных систем у нас есть отдельная статья. В целом используются стандартные блоки питания — разница лишь в напряжении: 24 В или 220 В.

Обратите внимание на важный параметр блока питания — flicker-free (отсутствие пульсаций). Пульсация света, хоть и незаметна глазом, доказанно вызывает головные боли и дискомфорт. Проверить наличие пульсации легко: направьте камеру мобильного телефона на работающий светильник. Если изображение мерцает, блок питания работает на частоте, которую мозг фиксирует, вызывая усталость.

При использовании внешних источников питания обратите внимание на удобство подключения к треку. Узнайте, насколько продуман адаптер питания производителя и какие дополнительные возможности он предоставляет.

Наши проекты

Заключение

Выбор магнитной системы — это не просто покупка оборудования, а комплексное проектирование освещения с учетом всех деталей.
Системы на 24 Вольта обеспечивают оптимальное сочетание безопасности и функциональности. Качественные треки и светильники, продуманное управление и правильный монтаж создадут идеальное освещение для любого помещения.
Планируйте всё заранее и отдавайте предпочтение надежным решениям, чтобы избежать дополнительных затрат и сделать пространство максимально комфортным.
О нюансах монтажа, подготовке проводки и важности светотехнического проекта мы расскажем в отдельной статье.

10.01.2025
