Степень защиты, IP
Статья призвана ответить на вопросы про степень защиты оборудования от пыли и влаги. Многие встречают маркировку IP и задаются вопросом, – IP 65 что это значит? Рассмотрим стандарты, используемые в России и покажем подробную таблицу расшифровок аббревиатуры степени защиты IP.
Для электротехнических изделий класс защиты задается в виде IP [цифра 1] [цифра 2].
[цифра 1] показывает класс защиты от воздействия сторонних предметов окружающей среды.
Стандартизировано 7 уровней защиты от внешних объектов от 0 до 6:
Степень защиты внешнего корпуса (оболочки) от влияния отрицательного внешнего условия устанавливается на базе выполнения проверки рабочего элемента. Далее даны таблицы с подробной расшифровкой степеней защиты, методов тестирования и последовательностей их выполнения.
Также ждем Ваших писем на электронную почту: sale@ulight.ru или сообщений в online-консультанте на нашем сайте.
Мы также можем сделать расчет освещенности Вашего проекта: присылайте свои контакты и информацию о проекте на почту sale@ulight.ru и наш менеджер свяжется с вами!
Степень защиты IP (Ingress Protection Rating) – это систематизация значений защищенности корпуса (имеется ввиду внешнее покрытие) электроприборов и электрооборудования при влиянии всевозможных отрицательных условий, например влияния влажности, открытого просачивания жидкости, загрязнений, а также воздействия разных окружающей среды.
Этот числовой индекс определяет интернациональный стандарт IP. Среди них стандарт международной электротехнической комиссии IEC 60529, в СНГ ГОСТ 14254-96, ГОСТ 14254 а в германии – DIN40050-9.
Актуальный стандарт IEC 60529:2013 принят в 2013 году. Действующий в РФ ГОСТ 14254 – 2015 введен 2017.03.01. Он отличается от предыдущего ГОСТ 14254-96 индексом защиты от влаги: в новом действующем ГОСТ 14254 – 2015 принято 10 индексов от 0 до 9. Индекс IPX9 обозначает защиту от струй воды высокой температуры, которая подается под высоким давлением (см. ниже). Актуальные ГОСТ на степень защиты IP:
- IEC 60529:2013,
- ГОСТ 14254 - 2015,
- DIN40050-9,
- DIN EN 60529 (VDE 0470).
Для электротехнических изделий класс защиты задается в виде IP [цифра 1] [цифра 2].
[цифра 1] показывает класс защиты от воздействия сторонних предметов окружающей среды.
Стандартизировано 7 уровней защиты от внешних объектов от 0 до 6:
«0»
– нет защиты от внешних объектов;«1»
– обшивка обладает защитой от воздействия сторонних предметов диаметром от 50 мм, от соприкосновений оборотной стороны руки;«2»
– защита от негативного действия сторонних предметов диаметром более 12,5 мм, от касаний корпуса пальцами;«3»
– есть защита от действия посторонних предметов диаметром выше 2,5 мм, проводников, не большого инструмента (ручного);«4»
– защита от сторонних предметов с диаметром 1 мм и более – это проводники, фиксирующие гайки, болты;«5»
– полная защита от посторонних предметов, любого размера, неполная защита от загрязнений и пыли (допускается влетание малого количества пыли вовнутрь корпуса, не воздействующее на функциональность устройств внутри электрического щитка);«6»
– полная защита от различных предметов, полная пыленепроницаемость.IP влагозащищенность
[цифра 2] демонстрирует степень защиты от отрицательного воздействия влаги (воздействие жидкости, сырость). Бывает 10 степеней защиты корпуса от влаги:«0»
– нет защиты;«1»
– оболочка обладает защитой от конденсатной влаги, капель дождя, падающих строго в вертикальном положении;«2»
– присутствует защита корпуса от капель, угол падения до 15 гр.;«3»
– присутствует защита от капель, угол падения до 60 гр.;«4»
– присутствует защита от капель жидкости любой направленности;«5»
– защита от короткого воздействия потока (струи) жидкости случайного направления;«6»
– защита корпуса от длительного воздействия сильного потока жидкости (воды) случайной направленности, а также от волн на море;«7»
– есть защита от пропитки сырости вовнутрь корпуса оборудования при краткосрочном погружении в жидкость (воду) на глубину до 1 м. При этом может быть проникновение небольшого объема жидкости в середину, которое не обнаруживает неблагоприятного воздействия на работоспособность изделий;«8»
– есть защита от затекания жидкости внутрь изделий при погружении на заданную глубину в течение заданного промежутка времени). Корпус изделий в этом варианте обладает полной водонепроницаемостью;«9»

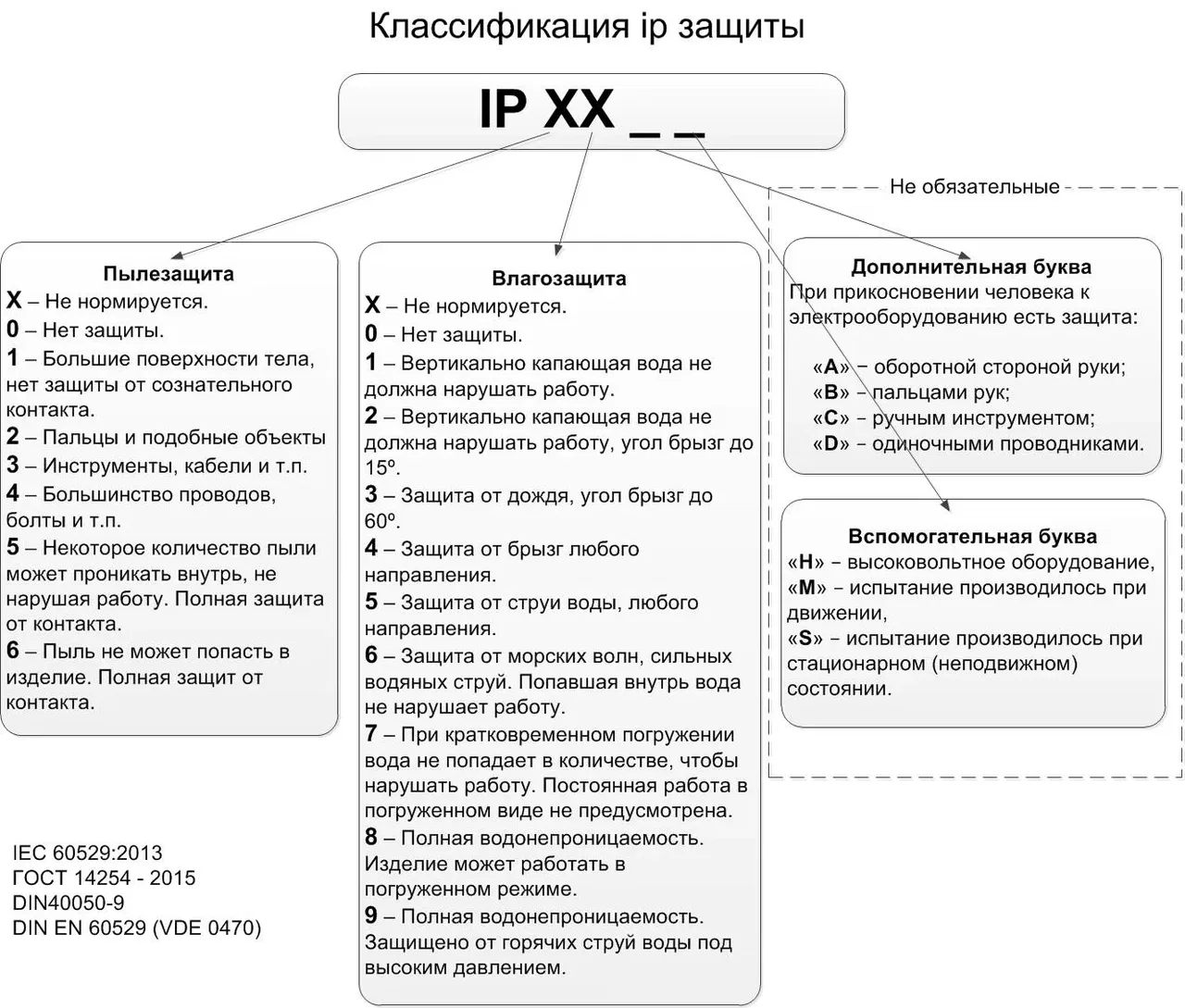

– есть защита от попадания горячей струи воды под давлением внутрь изделий.Для более удобного представления классификация IP защиты прикладываем рисунок:
Теперь рассмотрим распространенные уровни защиты источников света
IP20/40
– стандартные для обычных условий применения степени защиты. Такие ленты используются для освещения помещений в сухой, нормальной, незагрязненной среде. Например, в квартирах, офисах, магазинах, тёплых и сухих промышленных помещениях;IP54
– эта степень защиты является стандартным для пыле- и влагозащищённого исполнения. Ленты можно мыть без каких-либо последствий. Зачастую они применяются для освещения частных помещений (медицина, фармацевтика, производство электронных изделий), цехов пищевой промышленности, помещений с повышенным содержанием влаги и пыли, а также в местах, где не скапливается вода;IP65
– степень защиты обеспечивает повышенные пыле- и влагозащитные свойства ленты. Такие ленты можно без опасения мыть водой под давлением и применять в сильно запыленной среде. Хотя они и не обладают полной водонепроницаемостью (их нельзя погружать в воду), их функционирование сохраняется даже при большом проникновении влаги внутрь корпуса;IP67/IP68
– максимальные степени защиты лент от пыли и влаги. Такие ленты полностью пыле- и водонепроницаемы. Они выдерживают длительное или постоянное пребывание под водой, благодаря чему могут применяться для подводного освещения фонтанов, бассейнов.Помощь в выборе
Если Вам понадобиться помощь или консультация в выборе светодиодных источников света, Вы можете обратиться к нашим специалистам по телефону 8 (499) 322-20-84 или 8 (812) 336-63-86.Также ждем Ваших писем на электронную почту: sale@ulight.ru или сообщений в online-консультанте на нашем сайте.
Мы также можем сделать расчет освещенности Вашего проекта: присылайте свои контакты и информацию о проекте на почту sale@ulight.ru и наш менеджер свяжется с вами!
Быстрый ориентир по распространённым степеням защиты
| IP | Что обычно означает для выбора |
|---|---|
| IP20 | Сухое помещение без воздействия воды |
| IP44 | Защита от твёрдых частиц крупнее 1 мм и брызг со всех направлений |
| IP54 | Ограниченное проникновение пыли и защита от брызг |
| IP65 | Пыленепроницаемость и защита от водяных струй |
| IP67 | Пыленепроницаемость и временное погружение в заданных условиях |
IP67 не означает пригодность для постоянной работы под водой, мойки высоким давлением или химической среды. Проверяйте условия испытания, допустимую ориентацию, температуру и материал корпуса.
В ванной выбор зависит от электрической зоны и проекта, на улице — ещё от конденсата, мороза, ультрафиолета и дренажа. Защищать нужно не только светильник, но и вводы, соединения и блок питания. Практические примеры есть в руководстве по уличному освещению участка.
