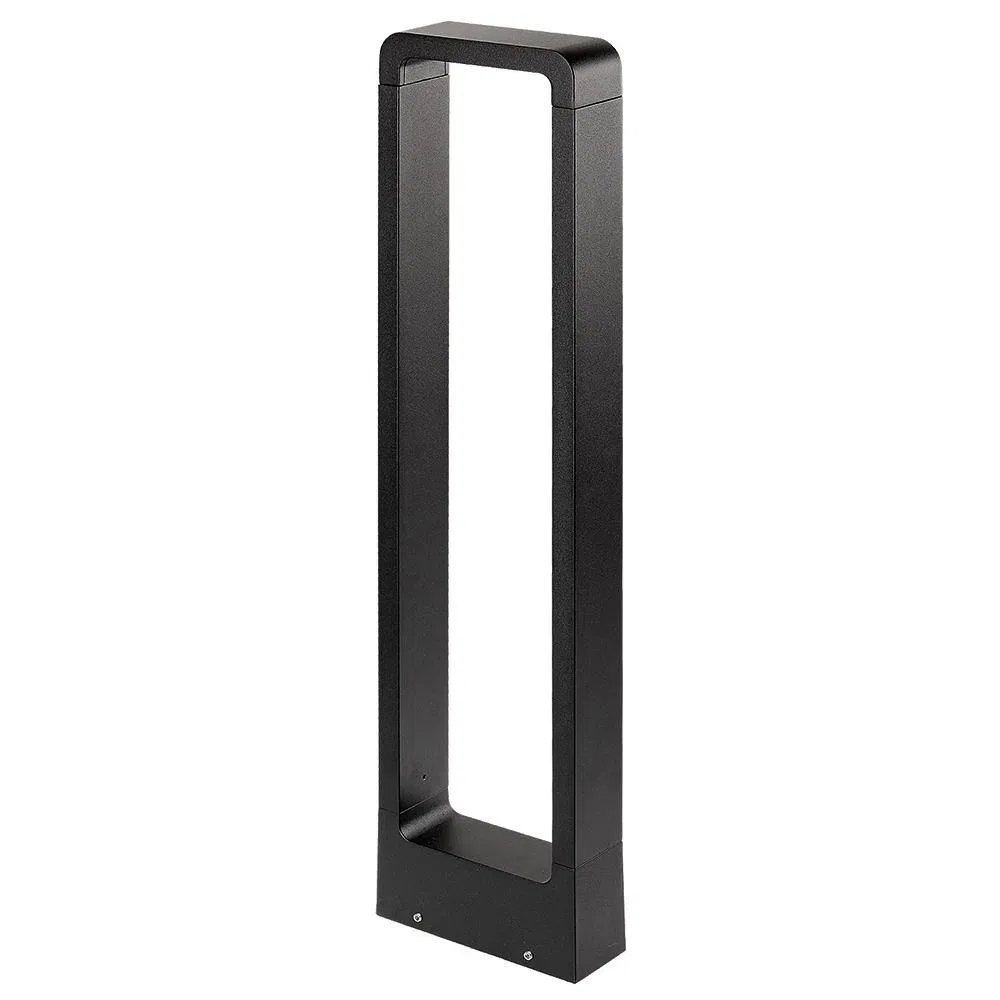

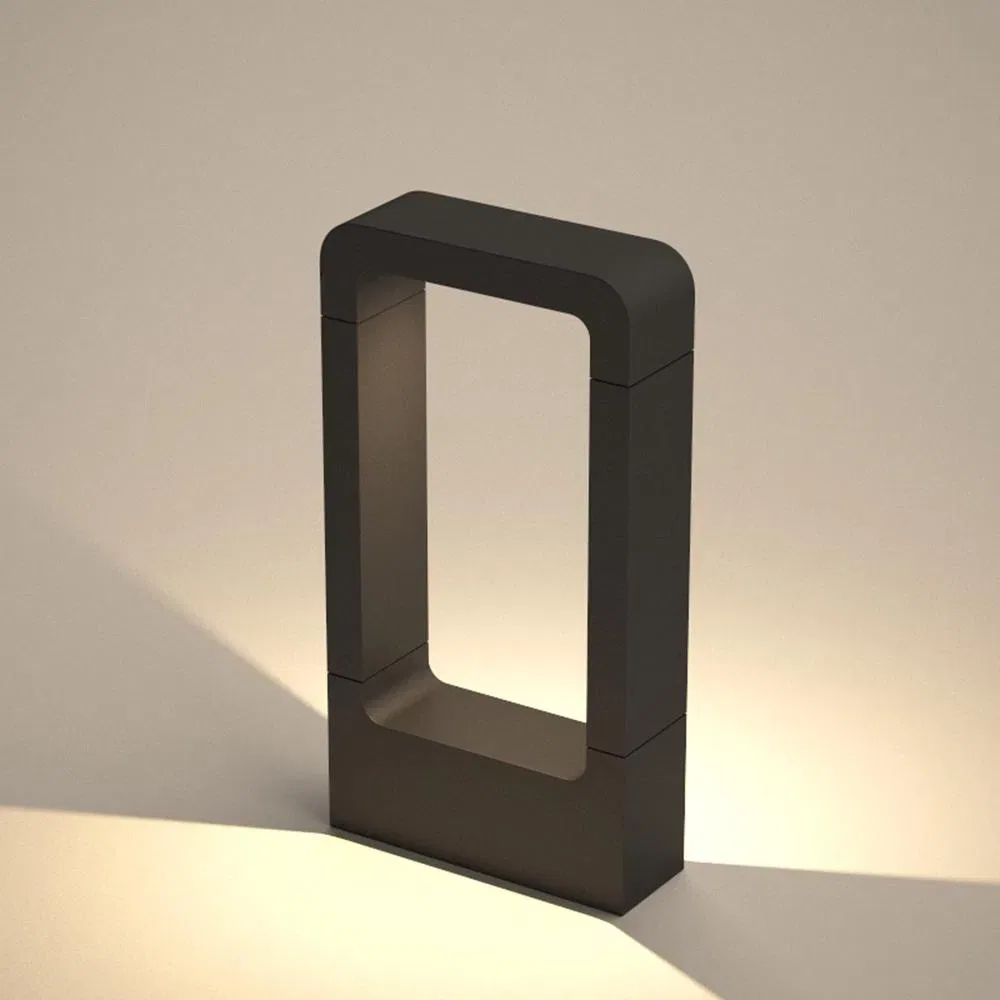

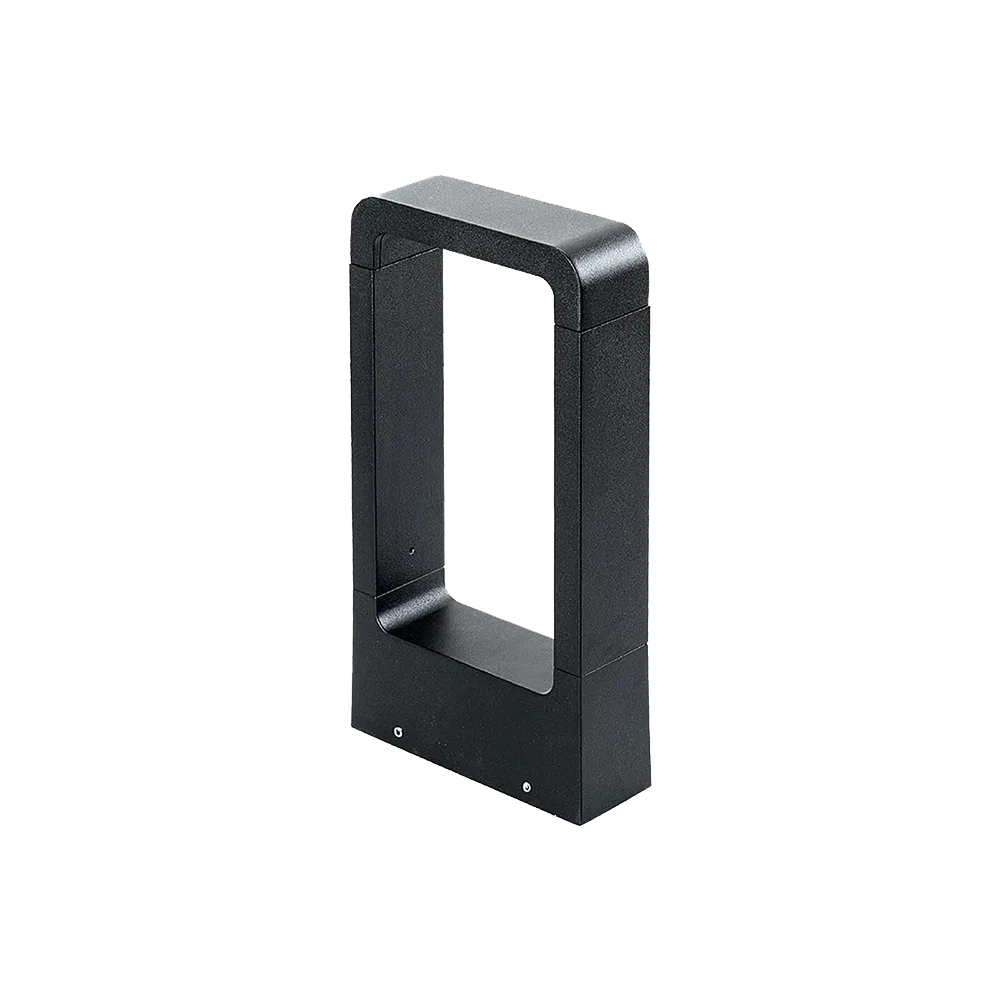

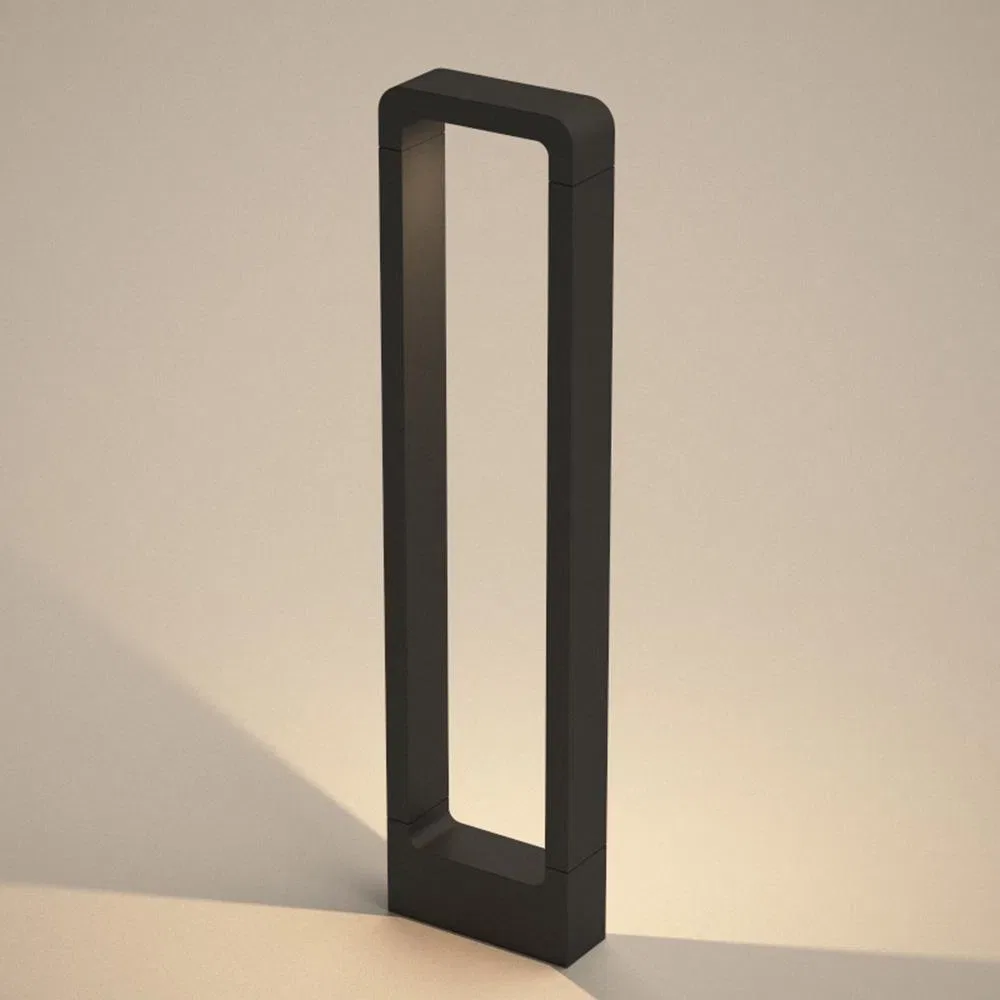

Светильник LGD-Path-Frame

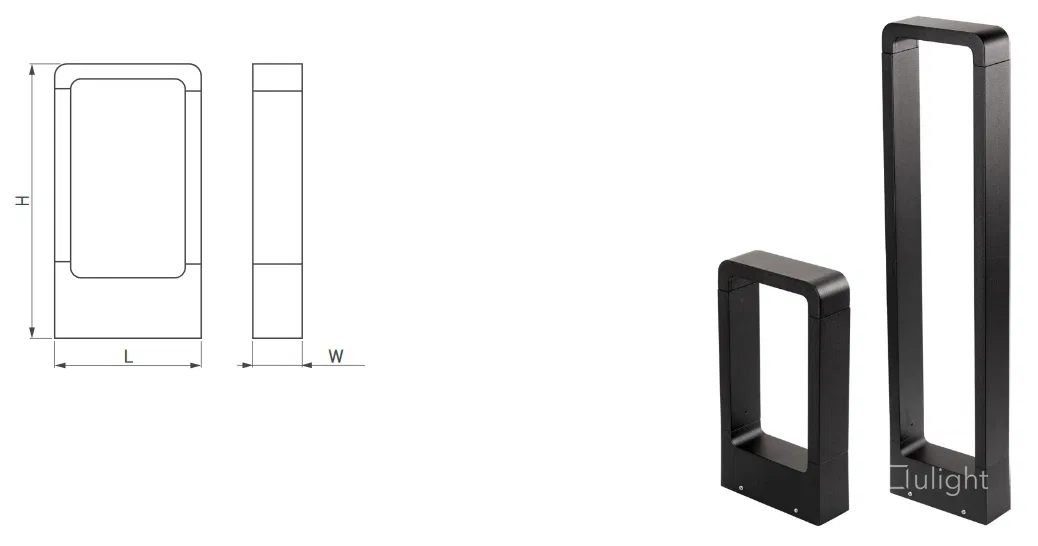

Уличный светодиодный светильник LGD-Path-Frame освещает на 2 стороны. Предназначен для ландшафтного освещения придомовых территорий, парковых и садовых дорожек. Светильник монтируется в бетонное основание. Возможна установка в грунт при помощи основания «Пика», приобретаемого отдельно. Влагозащищенный ударопрочный корпус (IP54) рассчитан на длительное использование на открытом воздухе. Представлен в двух размерах: высотой 300 и 650 мм.

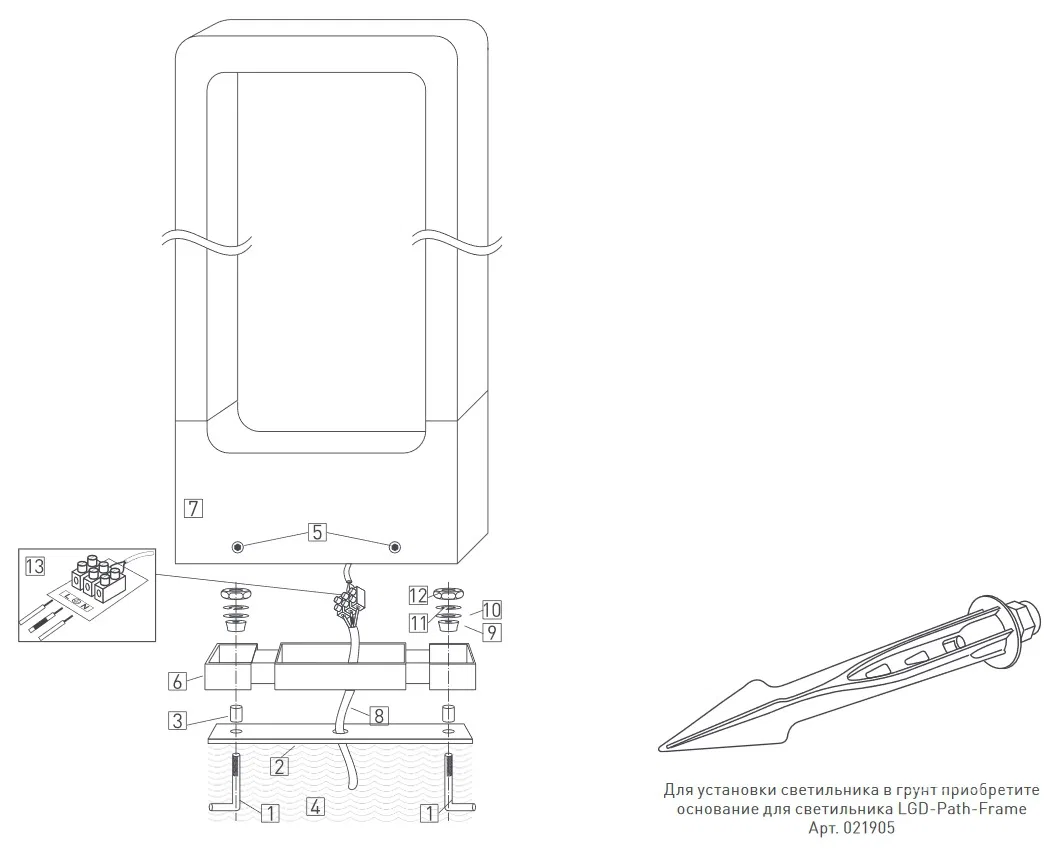

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

• Вкрутите оцинкованный крюк в монтажную планку и наденьте на него трубки из стекловолокна .
• Установите монтажную планку с закрученными крюками на место предполагаемой установки светильника и залейте их цементным раствором или другим составом, который Вы используете .
• Шестигранным ключом из комплекта ослабьте винты и отделите основание от светильника .
• Пропустите обесточенный кабель электропитания через отверстие в основании .
• Наденьте основание на оцинкованные крюки .
• Наденьте на каждый оцинкованный крюк последовательно герметизирующую втулку , плоскую оцинкованную шайбу , гройверную шайбу (шайба с разрезом) и накрутите гайку .
• Подключите кабель питания к клеммной колодке , соблюдая соответствие проводов фаза, ноль и заземление.
• Установите светильник на основание и зафиксируйте его винтами . Перед фиксацией светильника убедитесь, что замыкание электрических проводов внутри светильника исключено.
• Включите светильник и проверьте работоспособность
