Светильник LGD-Path-Frame-Rotary

Предназначен для ландшафтного освещения придомовых территорий, парковых и садовых дорожек.

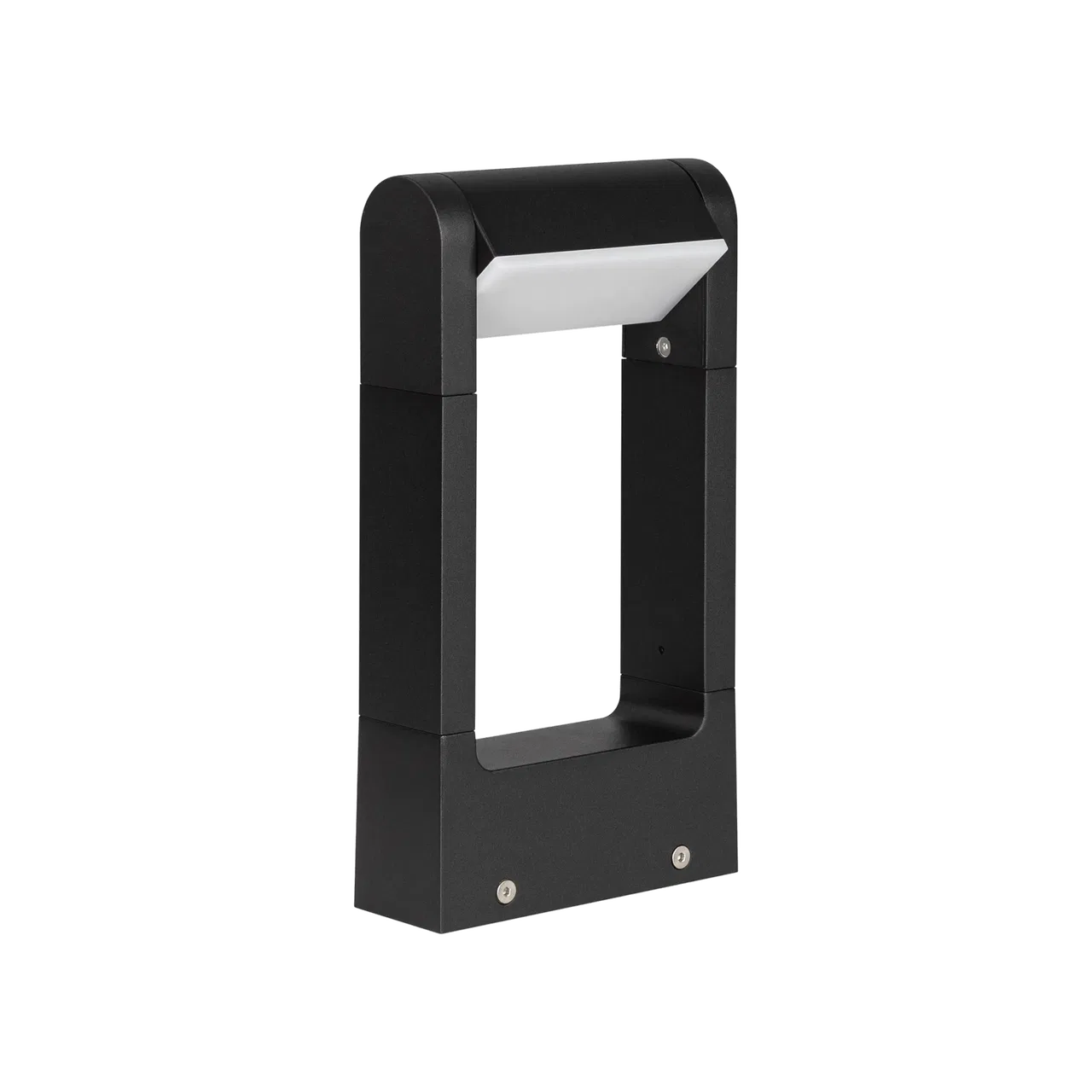

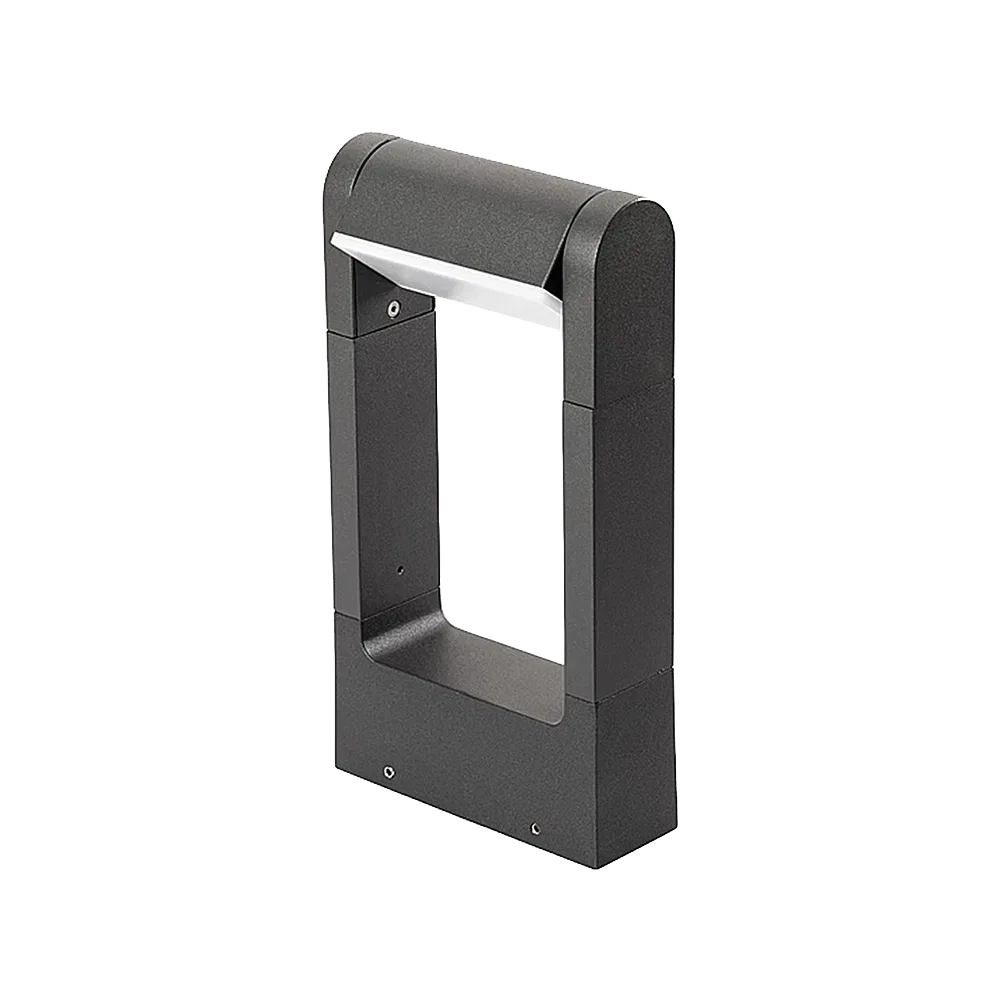

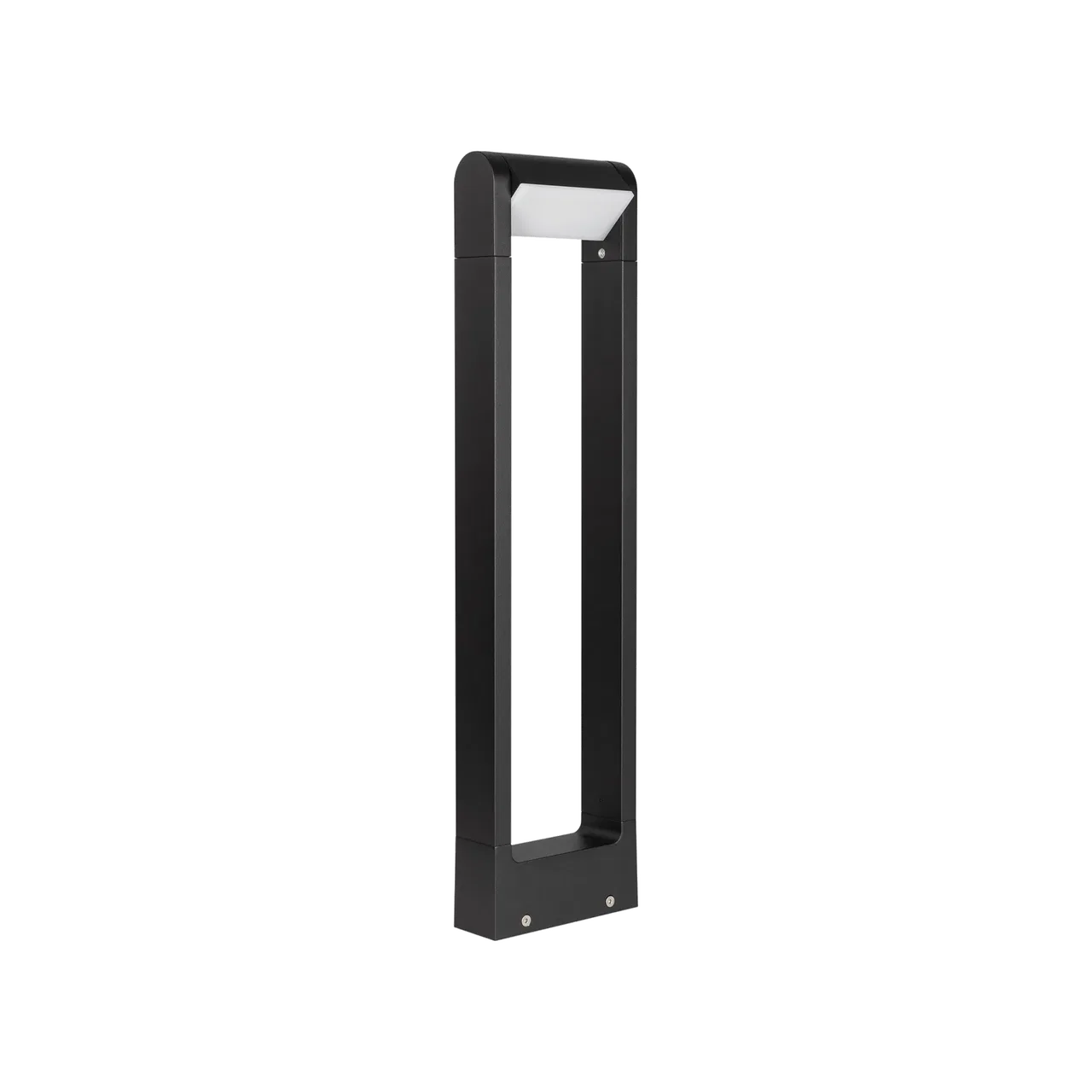

Уличный светильник монтируется в бетонное основание. Возможна установка в грунт при помощи основания «Пика», приобретаемого отдельно. Представлен в двух вариантах цвета корпуса (черном и темно-сером) и в двух размерах (высотой 300 и 650 мм).

Оснащен поворотным механизмом, позволяющим регулировать направление света в диапазоне 320 градусов. Влагозащищенный ударопрочный корпус (IP65) рассчитан на длительное использование на открытом воздухе.

Установка и подключение

Извлеките светильник из упаковки и убедитесь в отсутствии механических повреждений.

• Вкрутите оцинкованный крюк [1] в монтажную планку [2] и наденьте на него трубки из стекловолокна [3].
• Установите монтажную планку [2] с закрученными крюками [1] на место предполагаемой установки светильника и залейте их цементным раствором или другим составом, который вы используете [4].
• Шестигранным ключом из комплекта ослабьте винты [5] и отделите основание [6] от светильника [7].
• Пропустите обесточенный кабель электропитания [8] через отверстие в основании [6].
• Наденьте основание [6] на оцинкованные крюки [1].
• Наденьте на каждый оцинкованный крюк [1] последовательно герметизирующую втулку [9], плоскую оцинкованную шайбу [10], гройверную шайбу [11] (шайба с разрезом) и накрутите гайку [12].
• Подключите кабель питания к клеммной колодке [13], соблюдая соответствие проводов «фаза», «ноль» и «заземление».
• Установите светильник [7] на основание [6] и зафиксируйте его винтами [5]. Перед фиксацией светильника убедитесь, что замыкание электрических проводов внутри светильника исключено.

Включите светильник и проверьте его работоспособность.
