Светильник LGD-Path-Cub-H

Name: Светильник LGD-Path-Cub-H
Brand: Arlight

Цена от 13 825 ₽ Подобрать модель

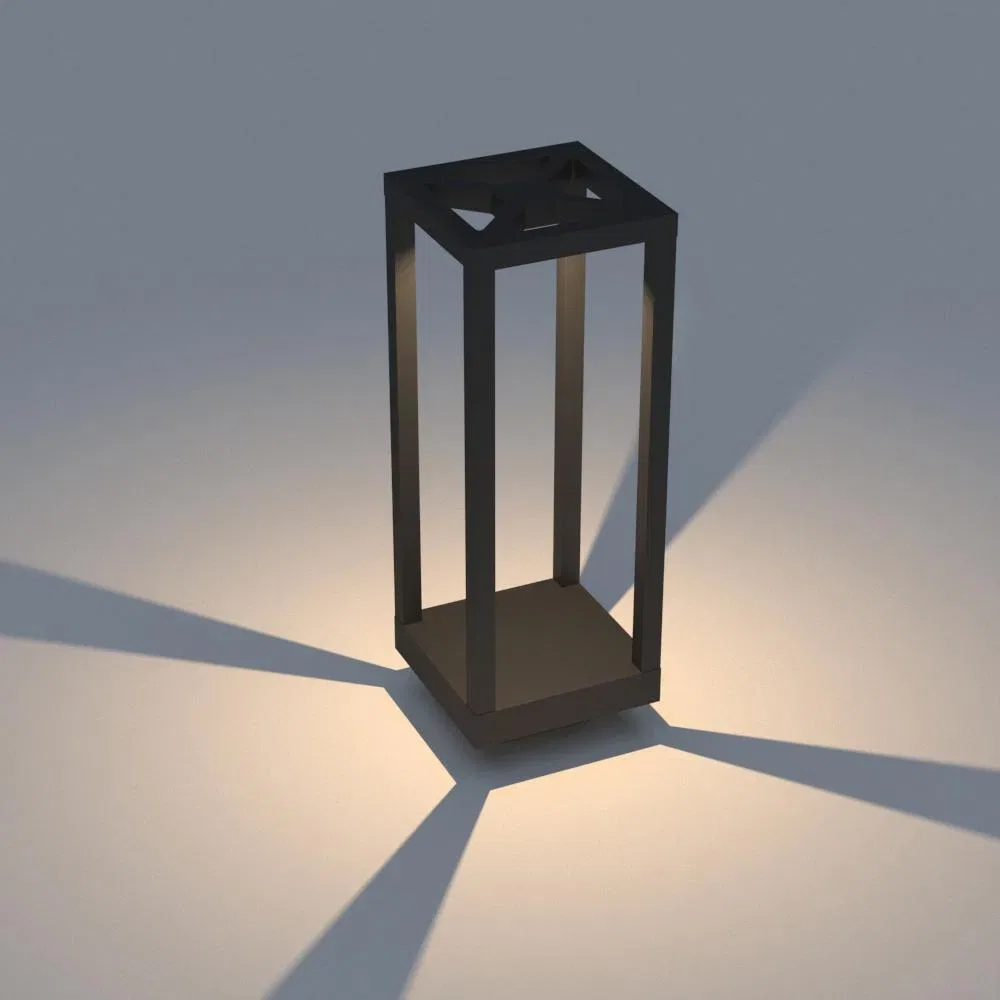

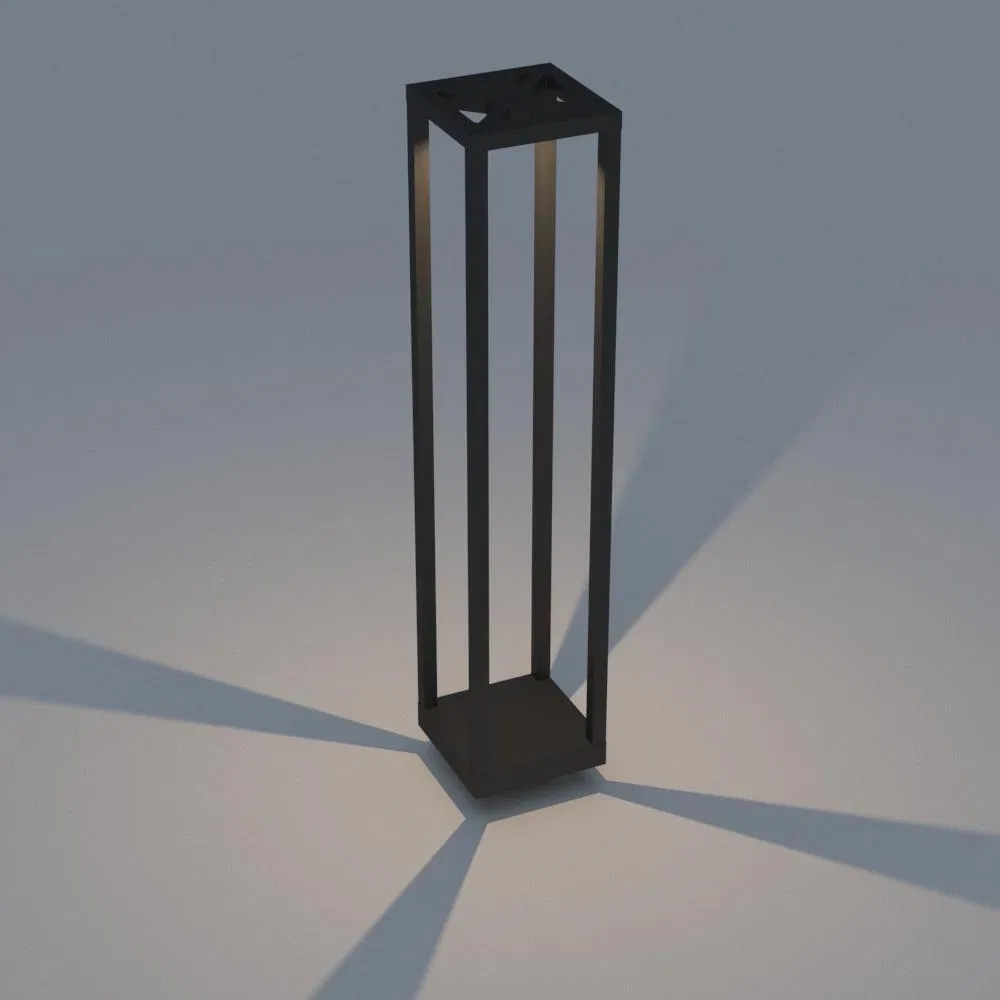

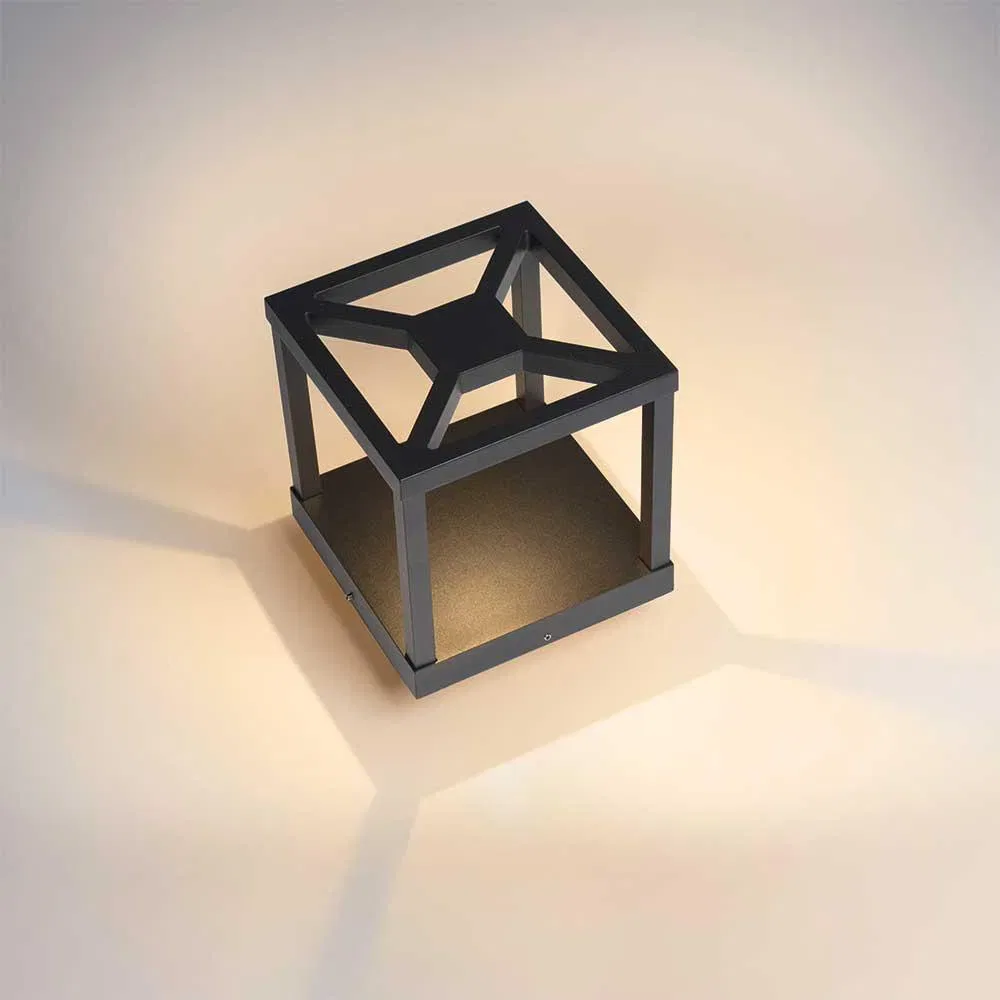

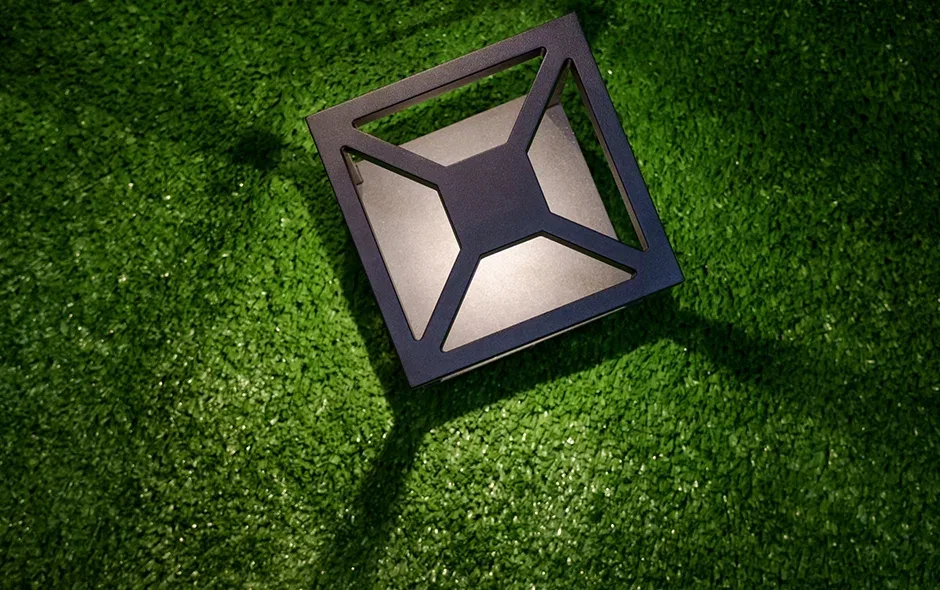

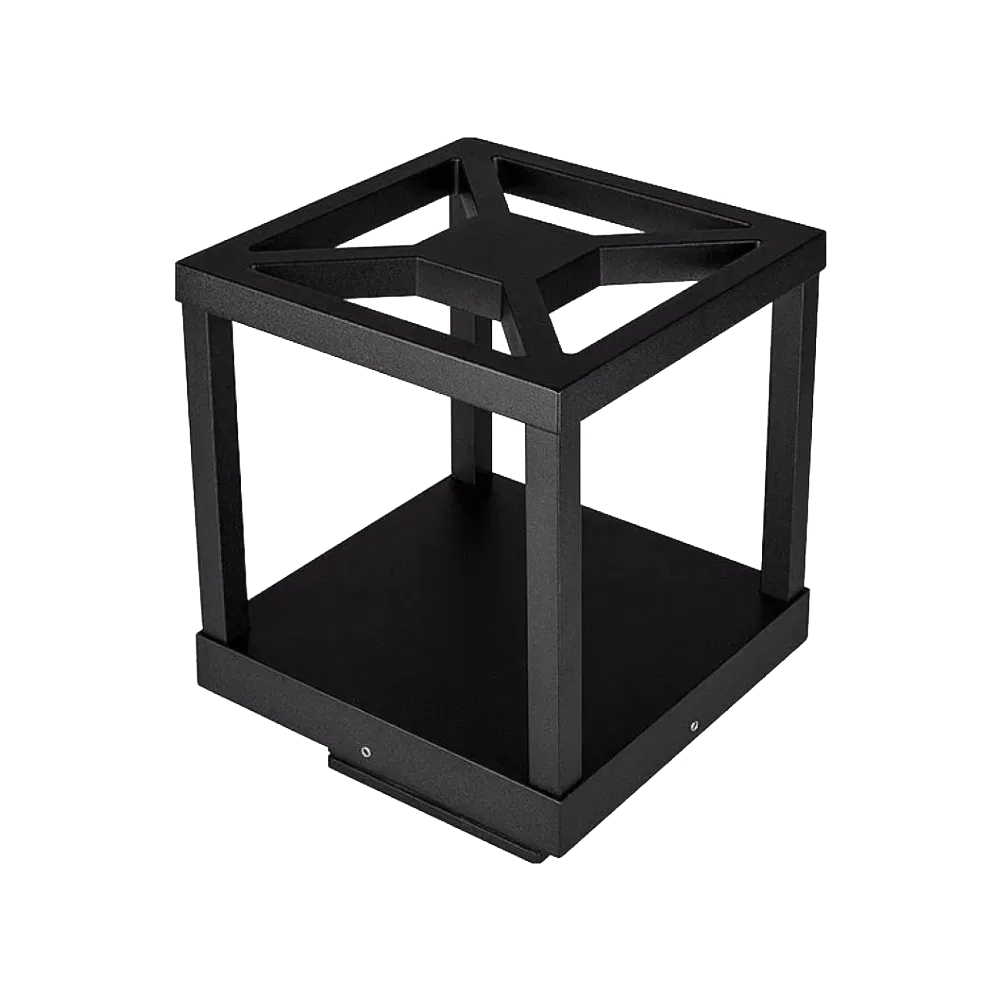

Уличный светодиодный светильник LGD-Path-Cub-H для дорожек, угол освещения 125°, свет на 4 стороны. Предназначен для ландшафтного освещения придомовых территорий, парковых и садовых дорожек.

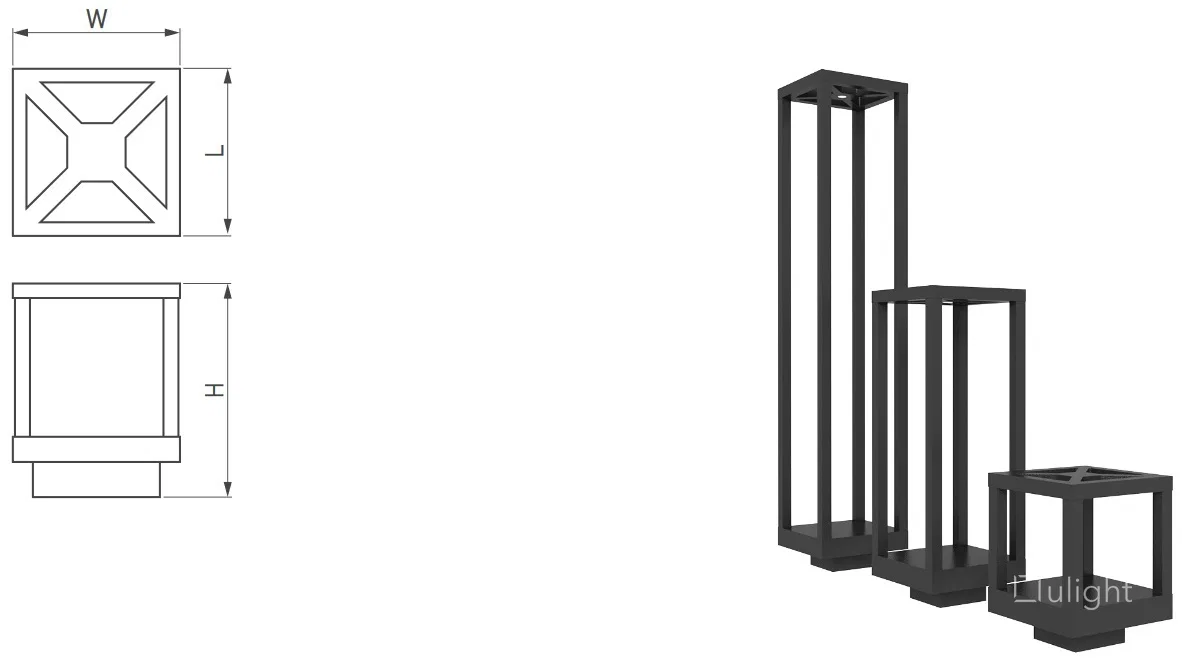

Уличный светильник монтируется в бетонное основание. Влагозащищенный ударопрочный корпус (IP54) рассчитан на длительное использование на открытом воздухе. Представлен в трех размерах:высотой 230, 500 и 900 мм.

Установка и подключение

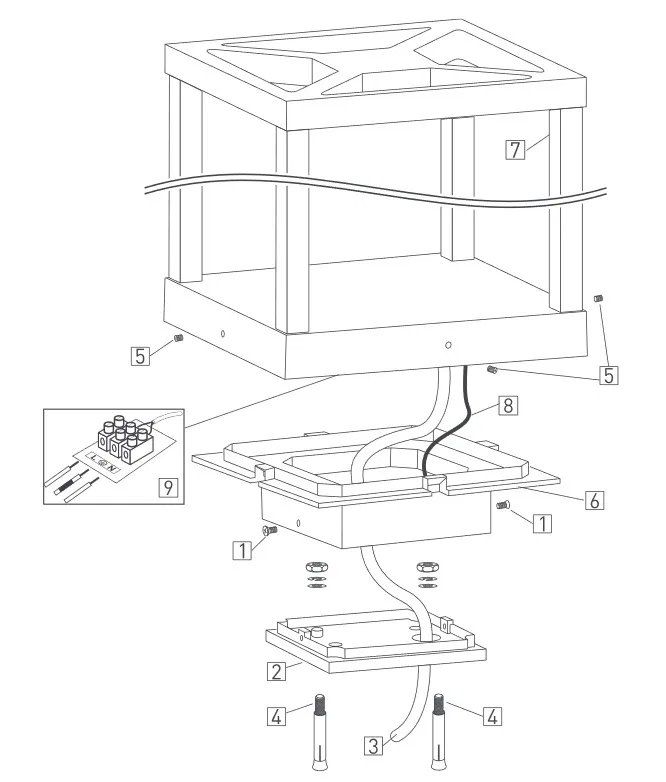

Выкру тите два винта [1], отделите платформу [2] от светильника.
Выполните разметку и просверлите два отверстия в месте установки платформы [2] светильника.
Проденьте обесточенный кабель питания [3] в отверстие в платформе [2] светильника.
При помощи двух анкерных болтов с гайками [4] (в комплекте) закрепите платформу на поверхности.
При помощи шестигранного ключа ослабьте 4 винта [5] на светильнике и отделите основание [6] от светильника [7]. Основание соединено со светильником проводом защитного заземления [8]. Будьте аккуратны, не повредите провод.
Проденьте обесточенный кабель питания [3] в отверстие в основании [6] светильника.
Установите основание [6] на закрепленную платформу [2] и зафиксируйте двумя винтами [1].
Подсоедините кабель питания [3] к клеммной колодке [9]. Соблюдайте порядок подключения проводов: фаза (L) – коричневый провод, ноль (N) – синий, заземление () – желто-зеленый.
Установите светильник [7] на основание [6] и зафиксируйте четырьмя винтами [5]. При установке светильника убедитесь, что замыкание электрических проводов вну три светильника исключено.
Включите светильник и проверьте его работоспособность.
