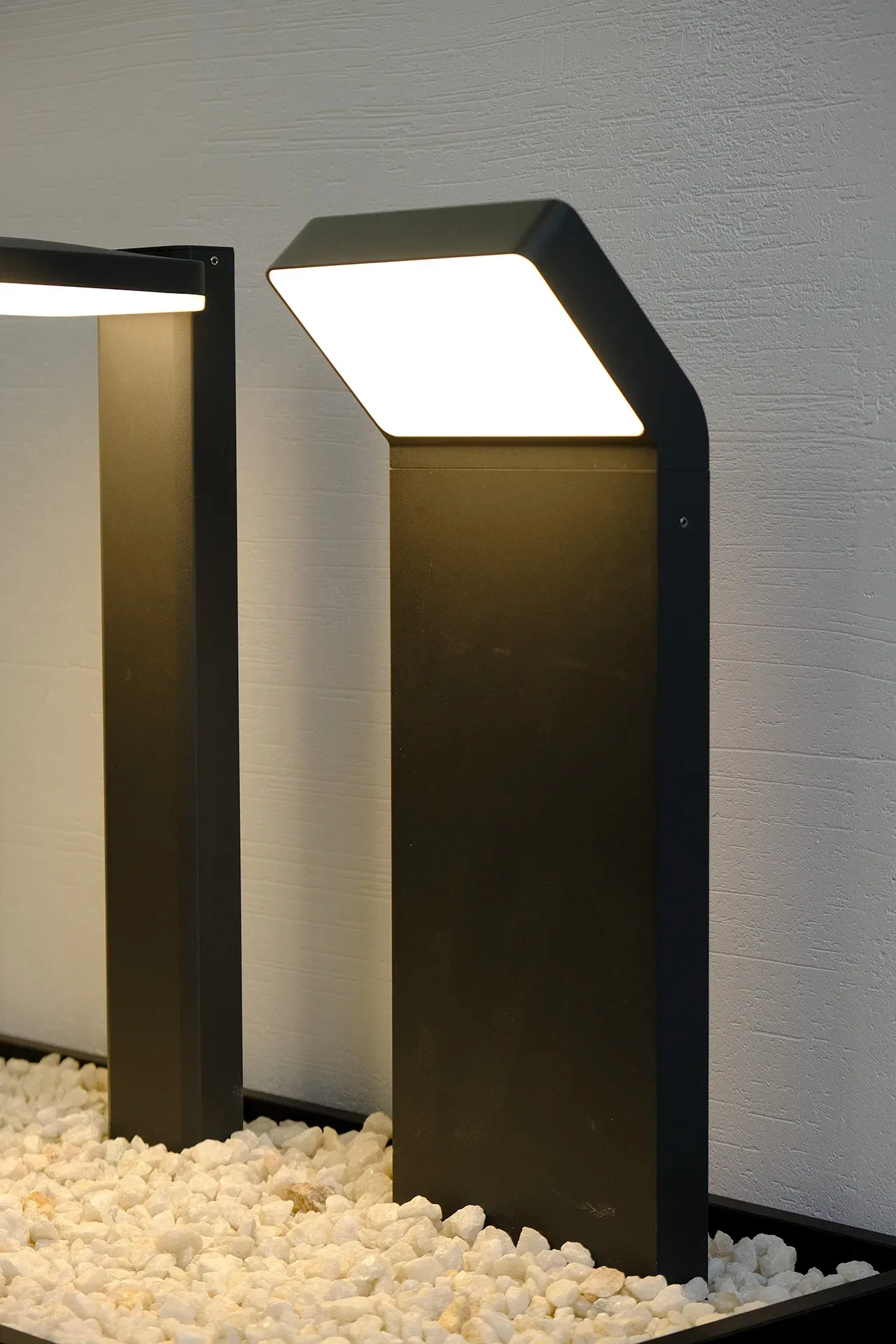

Светильник LGD-ECRAN-BOLL

Светильник для применения в ландшафтном и архитектурном освещении.

Корпус светильника выполнен из высококачественного алюминия, покрытого полиэфирной порошковой краской, устойчивой к воздействию агрессивных сред и УФ-излучению, имеет высокую степень защиты от проникновения пыли и влаги.

Светодиодный модуль закрыт молочным рассеивателем из ударопрочного поликарбоната, обеспечивающим высокую степень защиты от внешних воздействий.

Конструкция оптической части светильника обеспечивает равномерную засветку горизонтальной поверхности и отсутствие ослепляющего эффекта.

Установка и подключение

Извлеките светильник из упаковки и убедитесь в отсутствии механических повреждений.

• При помощи крестообразной отвертки ослабьте винты [2] и отделите основание [3] от светильника [1].
• Сделайте разметку на место предполагаемой установки светильника. Просверлите дрелью или перфоратором технические отверстия по выполненной разметке и вставьте дюбель.
• Пропустите обесточенный кабель электропитания [4] через отверстие в основании [3].
• Закрепите основание светильника крепежом [5] из комплекта поставки.
• Подключите кабель питания в герметичной распределительной коробке [6] из комплекта поставки, соблюдая цветовую маркировку проводов: коричневый — «L», фаза; синий — «N», нейтраль; желто-зеленый — «PE», заземление. Для обеспечения требуемой надежности и герметичности присоединять питание допускается 3-жильным кабелем круглого внешнего сечения от 6.5 до 12 мм, сечение жил проводников — 0.5–2.5 мм2.
• Установите светильник [1] на основание [3] и зафиксируйте его винтами [2]. Перед фиксацией светильника убедитесь, что замыкание электрических проводов внутри светильника исключено.

Включите светильник и проверьте его работоспособность.
