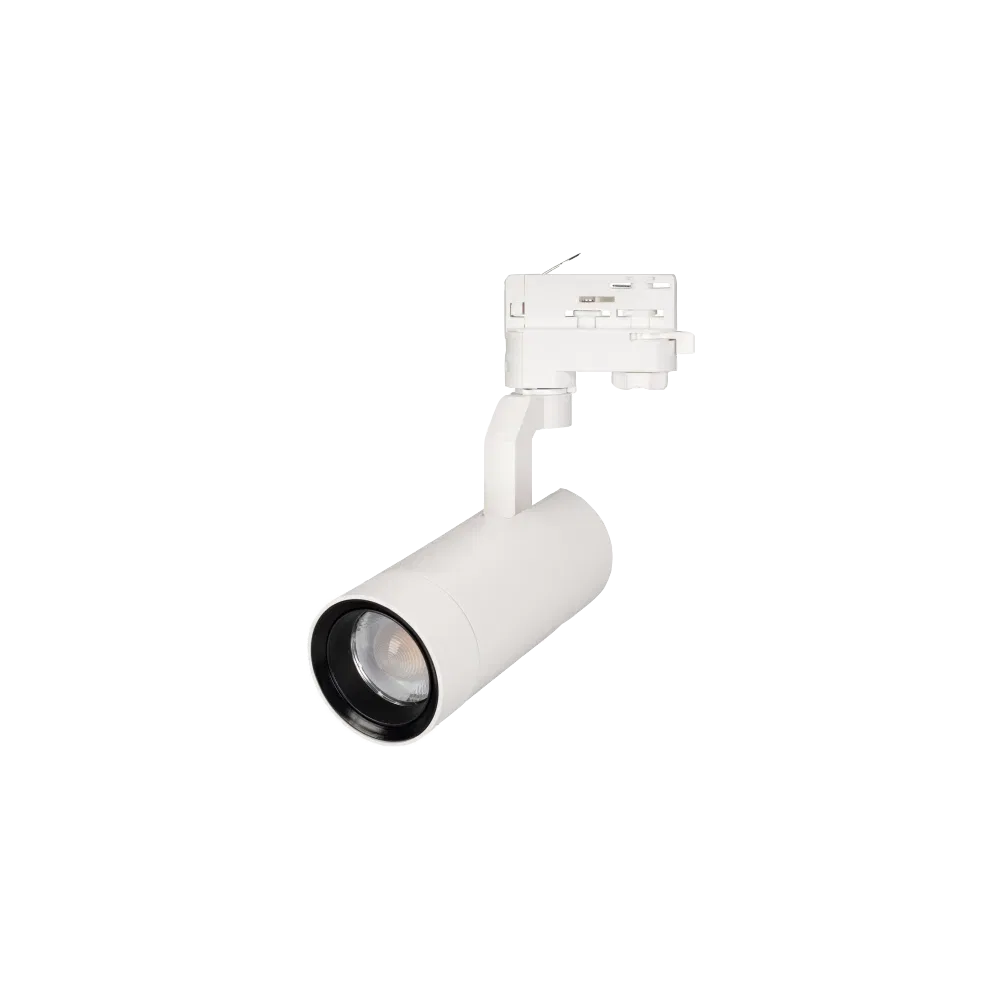

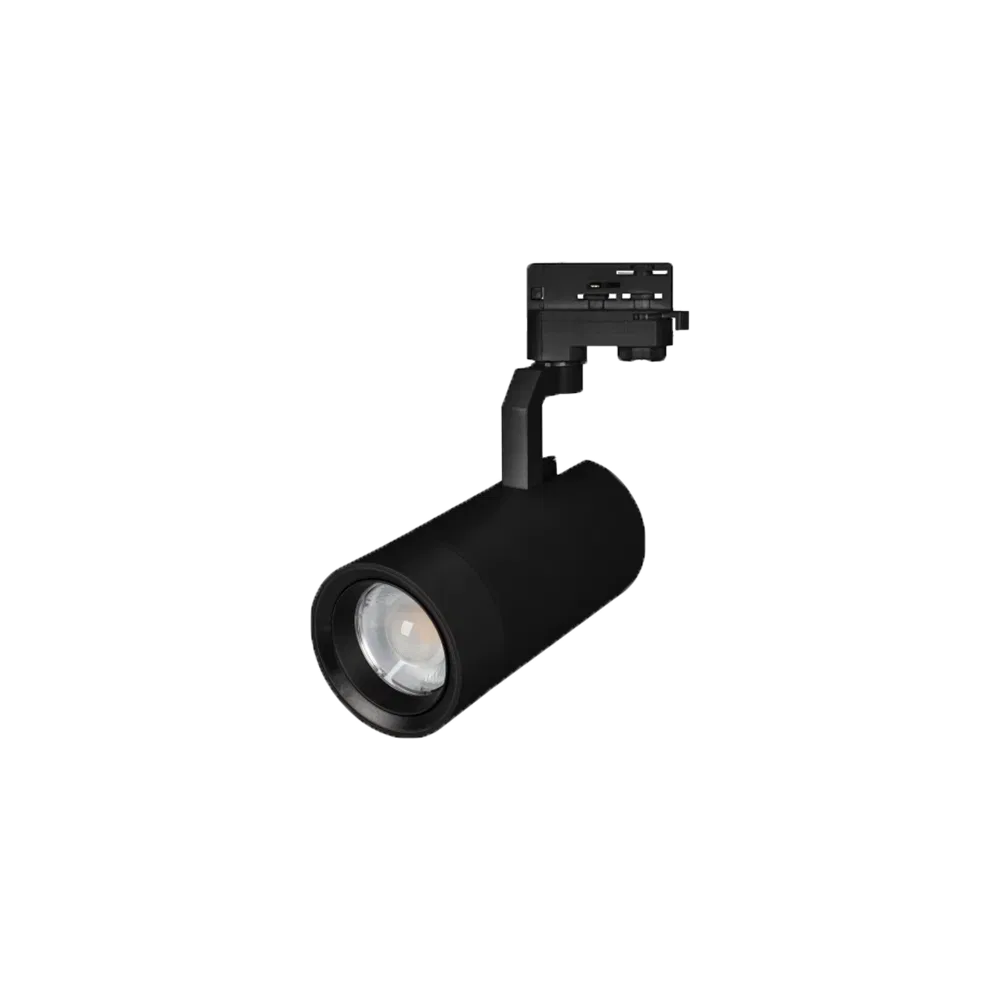

Светильник LGD-GELIOS-4TR

Светильник подвесной для треков/шин 4 провода.
Рекомендуется использовать для локального и акцентного освещения в торговых залах, шоу-румах, выставочных и музейных экспозициях и в жилых помещениях с высокими требованиями к качеству света.

Установка светильника осуществляется на 4-проводной шинопровод серии LGD с шиной 4TRA, что позволяет легко менять конфигурацию освещения, свободно перемещая светильник вдоль шины трека, независимо включать/выключать группы.

Выбор группы (фазы), к которой подключен светильник, осуществляется вращением переключателя на адаптере светильника без его отсоединения.

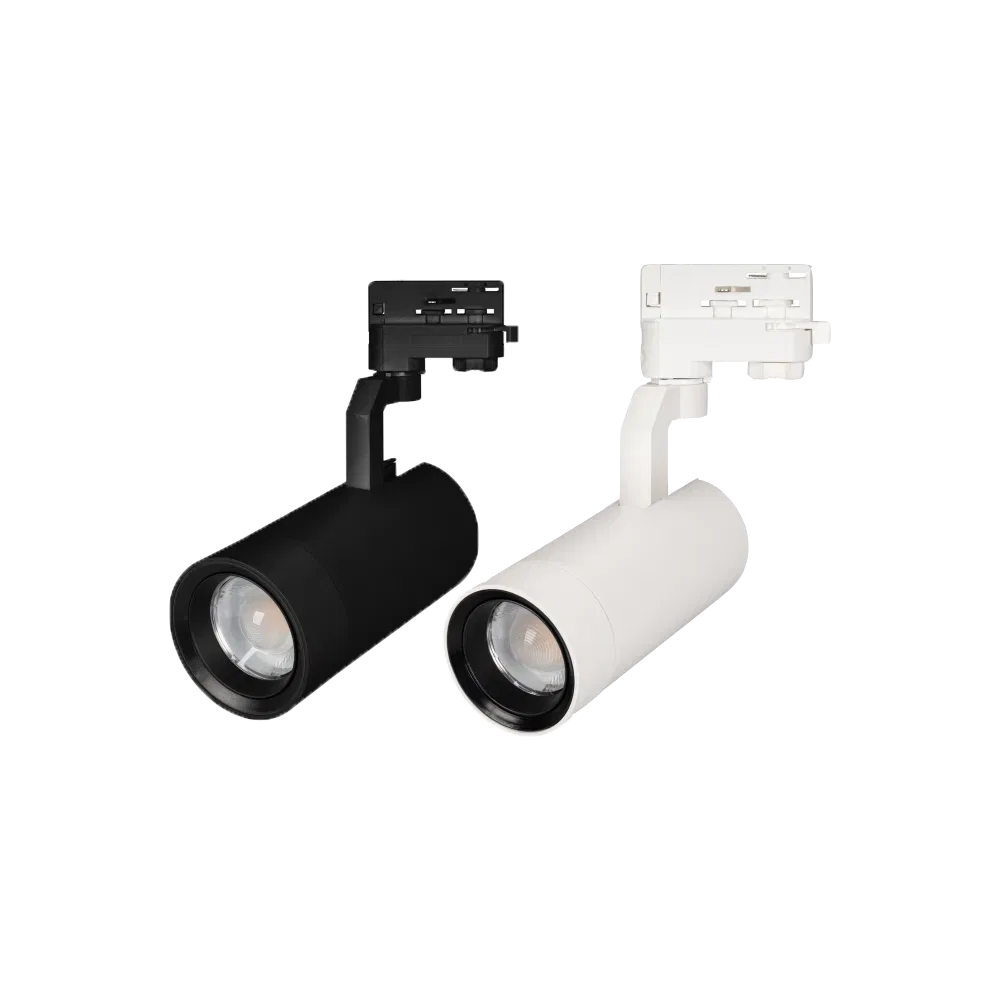

В серии представлены светильники мощностью 20, 30 и 40 Вт, цвет свечения белый, дневной или теплый белый.

Установка и подключение

Извлеките светильник из упаковки и убедитесь в отсутствии механических повреждений.

• Соедините треки между собой при помощи коннекторов.
• Закрепите треки в месте установки.
• На коннекторе питания открутите винт и снимите крышку. Подсоедините провода, подводящие питание, к винтовым клеммам согласно рисунку. Используйте 5-жильный кабель. Обязательно подключите защитное заземление к клемме «GND».
• Переведите рычажный фиксатор светильника в положение «открыто» и вращающийся переключатель групп в положение «OFF».
• При этом контактные пластины должны убраться внутрь корпуса адаптера.
• Вставьте светильник в трек, для чего ориентируйте ключи-выступы на адаптере и на треке, как показано на рисунке ниже.
• Переведите рычажный фиксатор светильника в положение «закрыто». Поверните вращающийся переключатель до нужного положения. Переключатель имеет следующие положения:
  «OFF» — выключен;
  «1» — группа/фаза 1 (L1);
  «2» — группа/фаза 2 (L2);
  «3» — группа/фаза 3 (L3).
• Отрегулируйте положение светильника и угол излучения.
• Подайте питание на трек и проверьте работоспособность светильника.
