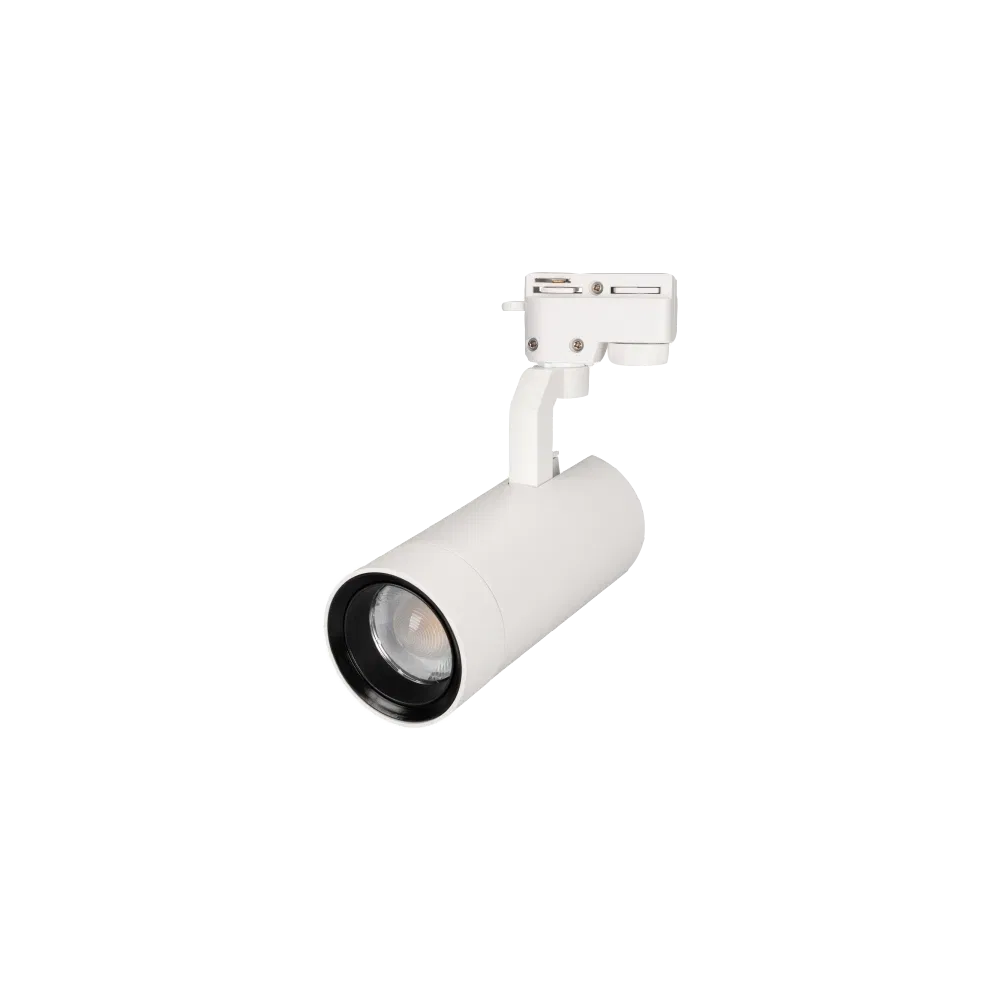

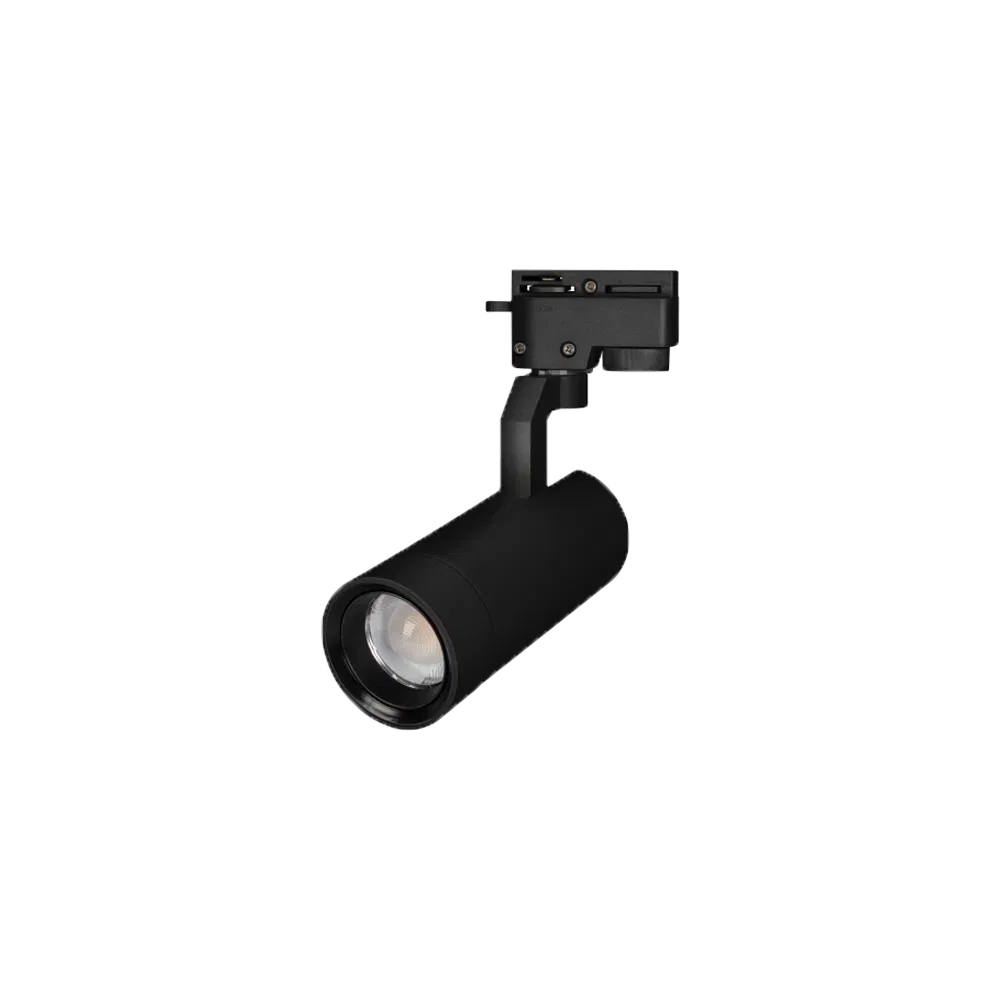

Светильник LGD-GELIOS-2TR

Светильник подвесной для треков/шин 2 провода.
Трековый светодиодный светильник предназначен для организации локального освещения в торговых, демонстрационных, офисных, жилых и других помещениях.

Установка светильника осуществляется на однофазный шинопровод серии LGD с шиной 2TRA, что позволяет легко менять конфигурацию освещения, свободно перемещая светильник вдоль шины трека.

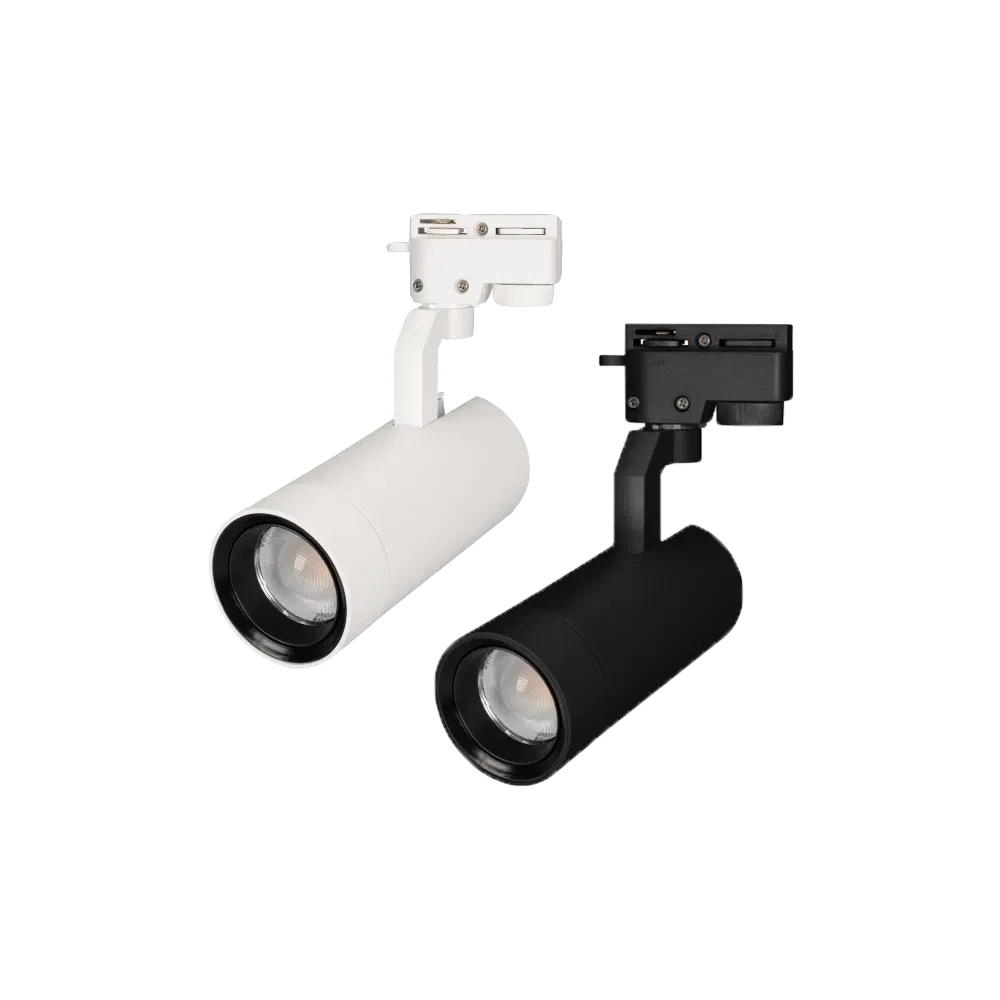

В серии представлены светильники мощностью 20, 30 и 40 Вт, цвет свечения белый, дневной или теплый белый.

Установка и подключение

Извлеките светильник из упаковки и убедитесь в отсутствии механических повреждений.

• Соедините треки между собой при помощи коннекторов.
• Закрепите треки в месте установки.
• На коннекторе питания открутите винт и снимите крышку. Подсоедините провода, подводящие питание, к винтовым клеммам согласно рисунку. Используйте 3-жильный кабель. Обязательно подключите защитное заземление к клемме «GND».
• Переведите рычажный фиксатор светильника в положение «открыто» и вращающийся переключатель в положение «OFF». При этом контактные пластины должны убраться внутрь корпуса адаптера.
• Вставьте светильник в трек.
• Переведите рычажный фиксатор светильника в положение «закрыто».
• Отрегулируйте положение светильника и угол излучения.
• Подайте питание на трек и проверьте работоспособность светильника

Подайте питание на трек и проверьте работ у светильника.
