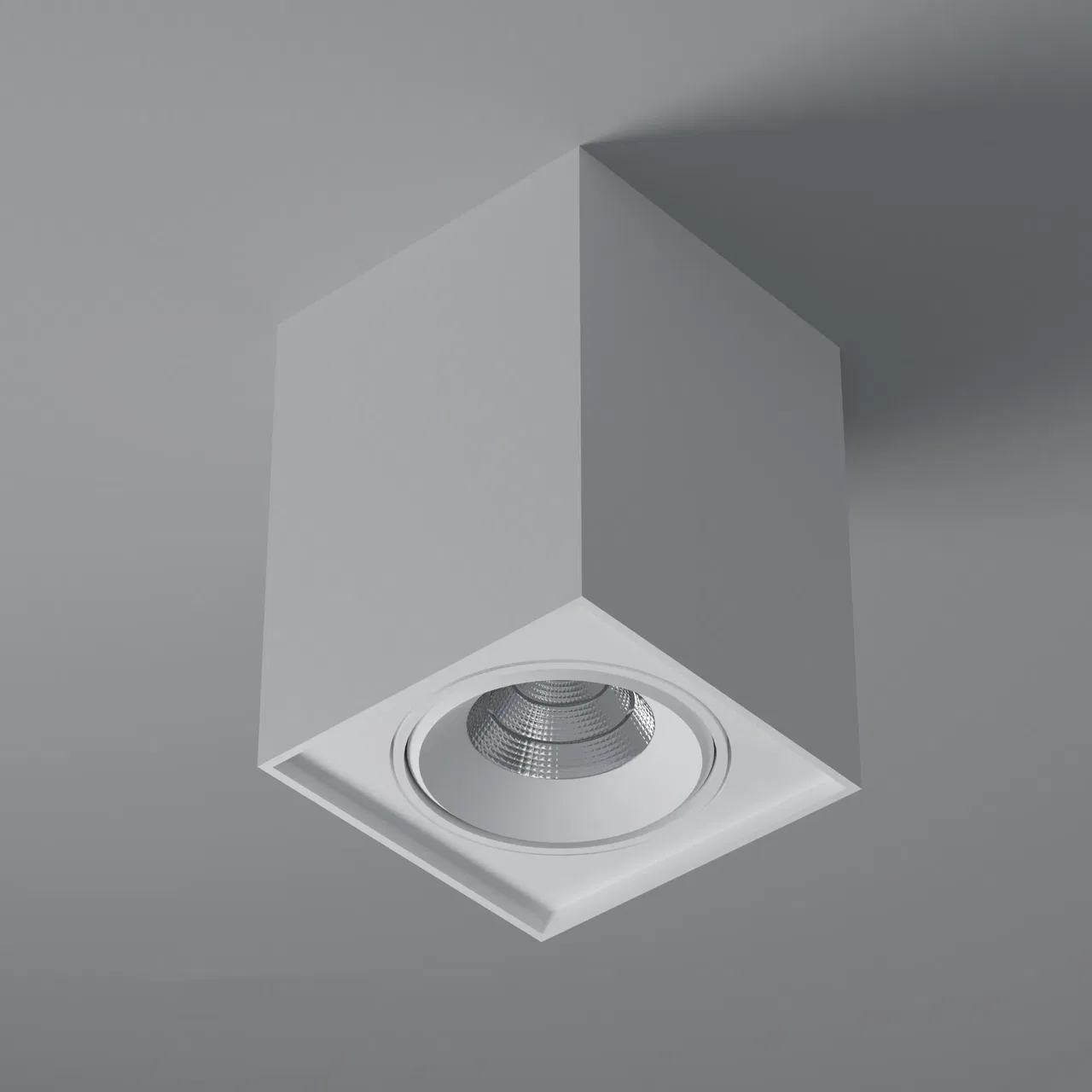

Светильник SP-CUBUS

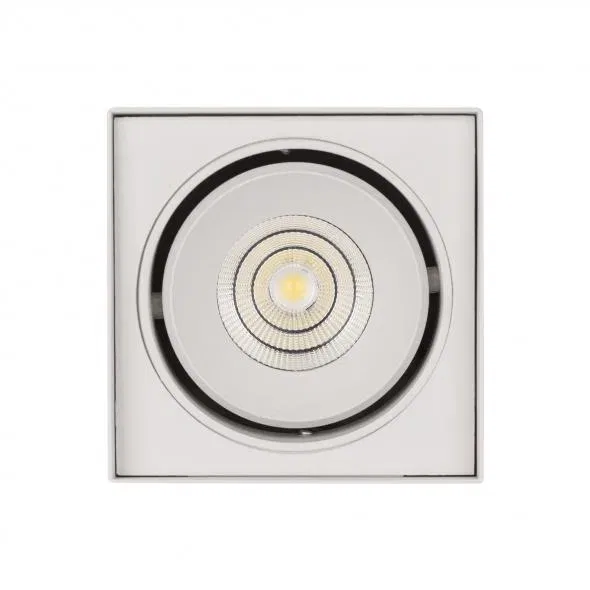

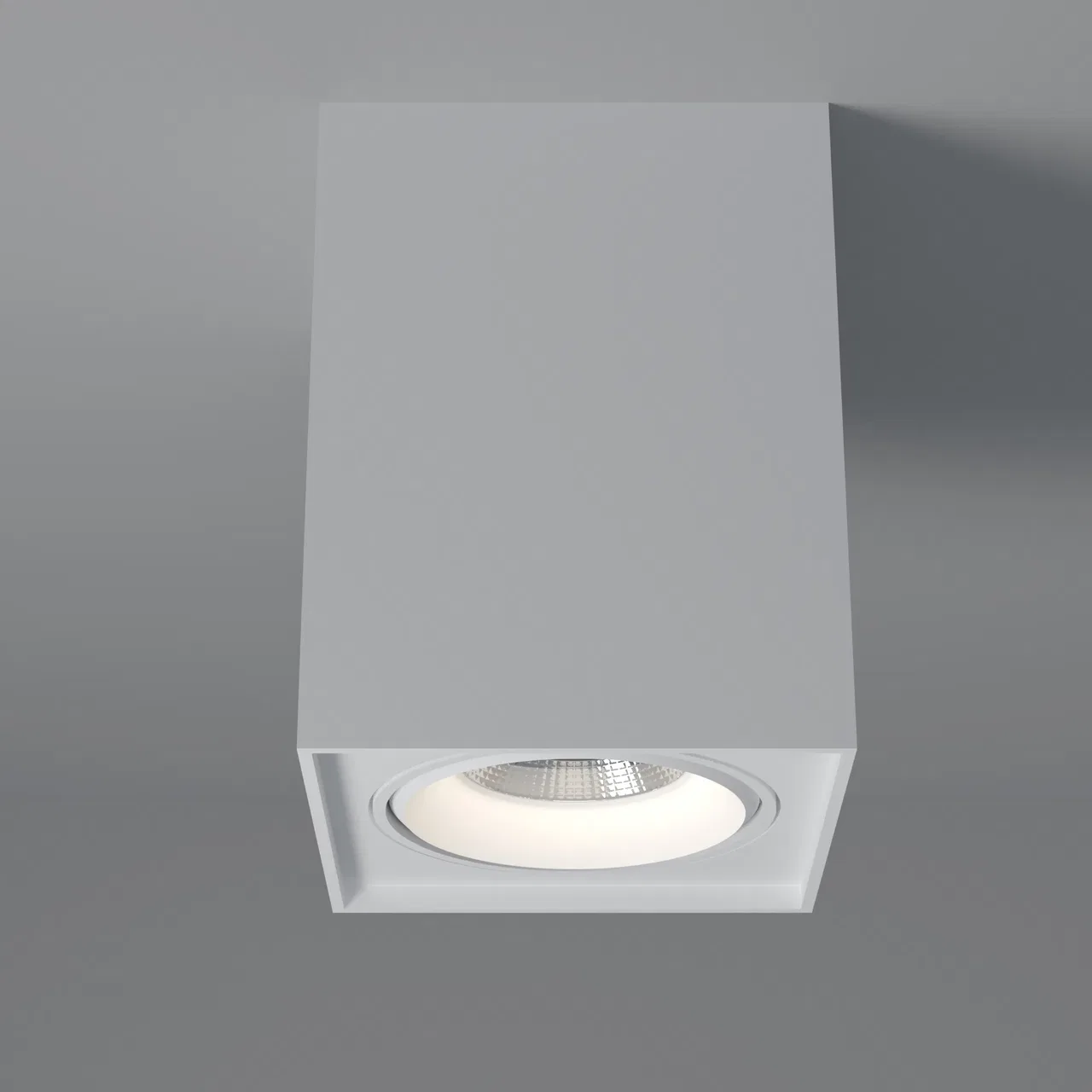

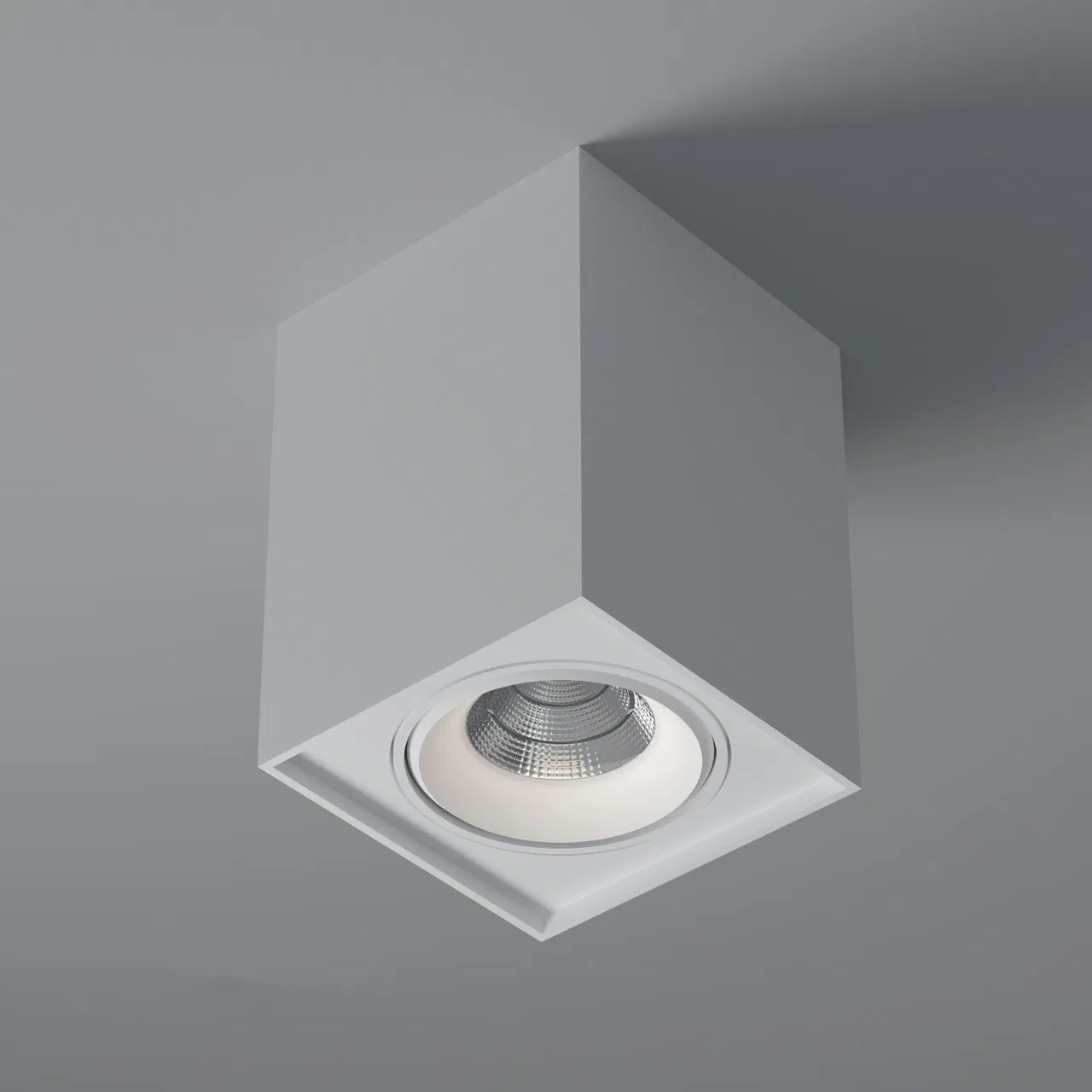

Накладной светильник, квадратный корпус.

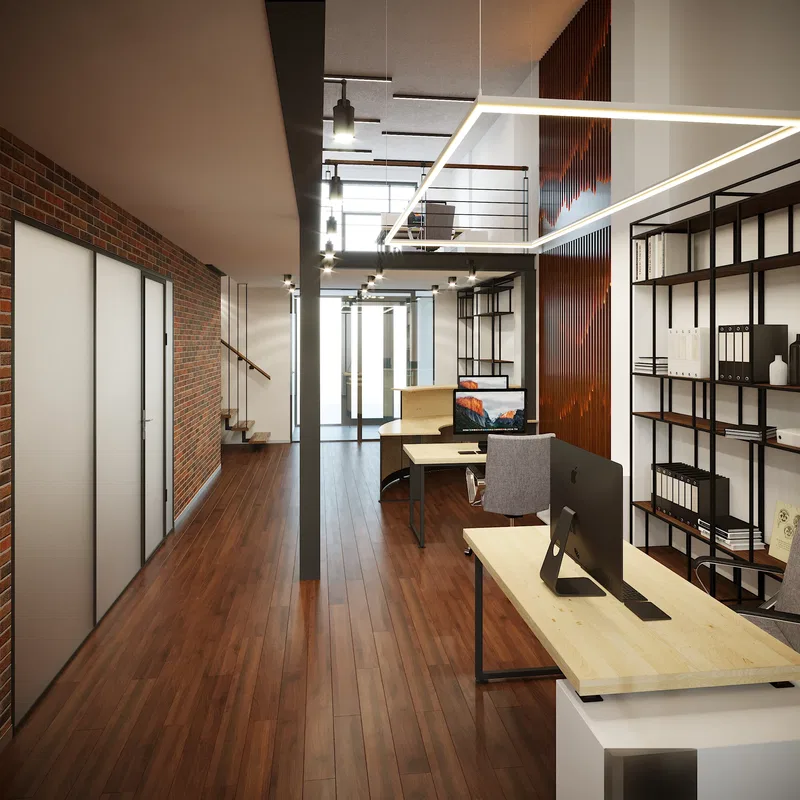

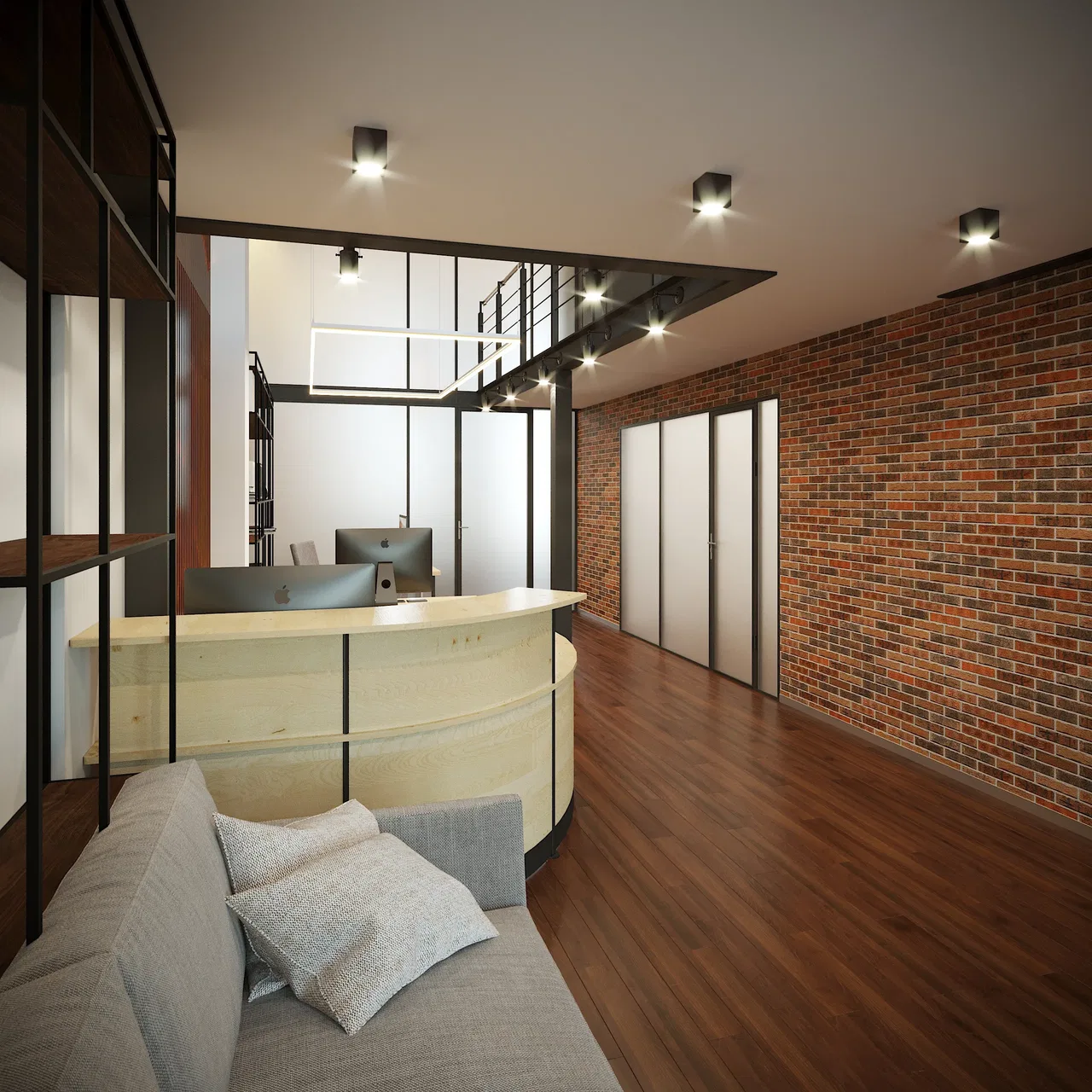

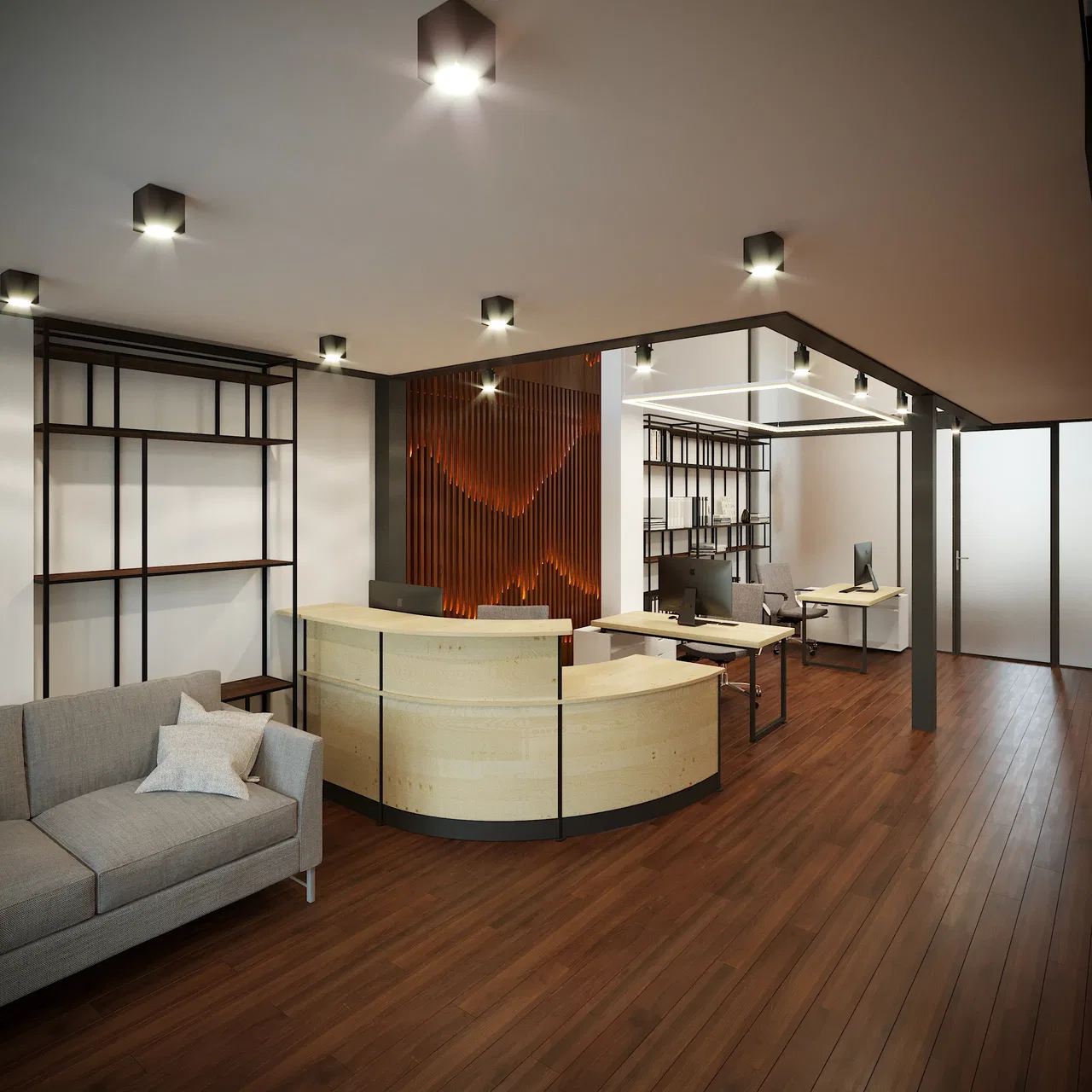

Современные яркие светодиодные светильники серии SP-CUBUS предназначены для освещения и декоративного оформления жилых, офисных и других помещений.

Светильники устанавливаются на потолок накладным способом. Регулируемое направление света позволяет расставить световые акценты в помещении.

Установка и подключение

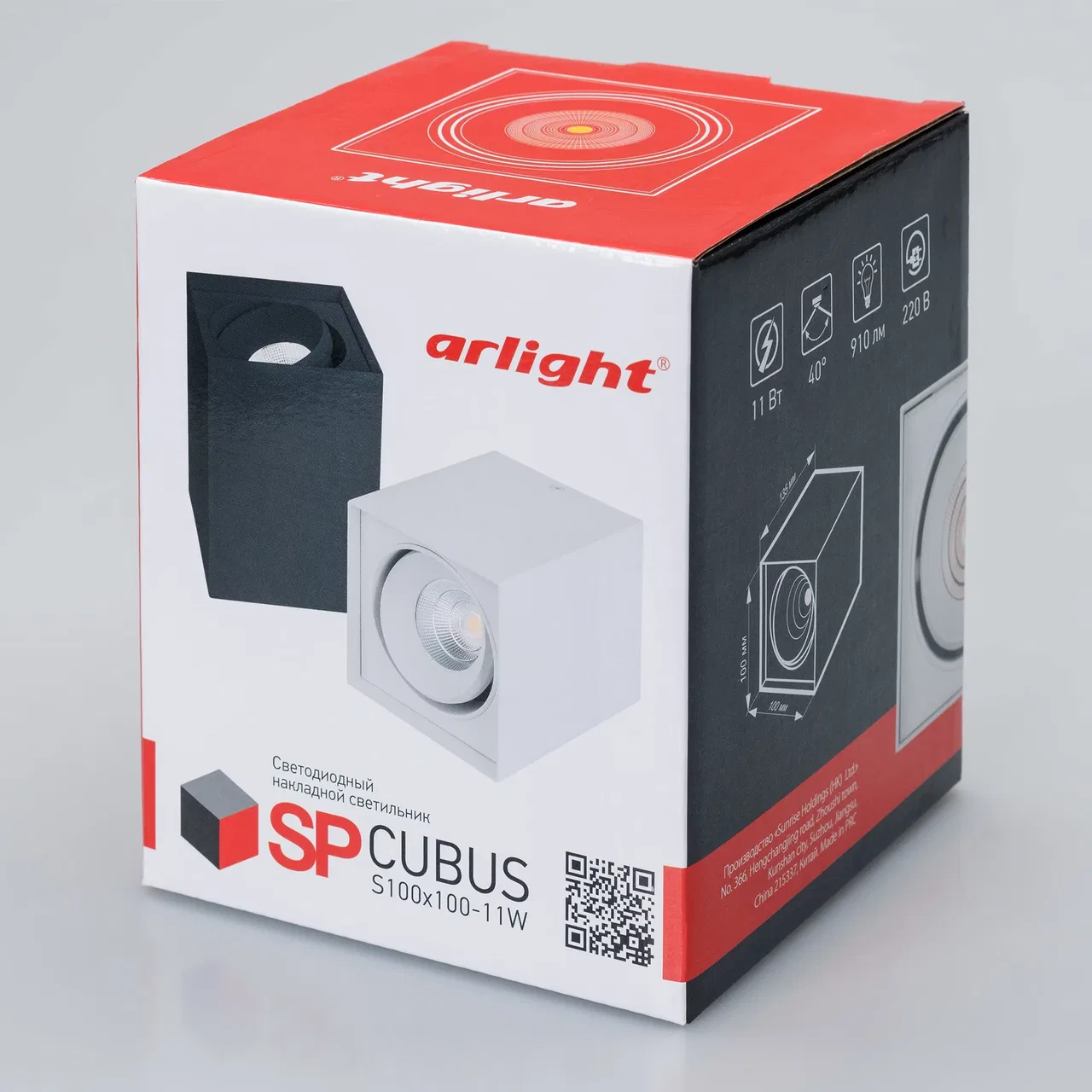

Извлеките светильник из упаковки и убедитесь в отсутствии механических повреждений.

• Снимите скобу крепления [1], отвернув 2 винта [2] с помощью ключа HEX 2,5 мм.
• Разметьте и просверлите отверстия, вставьте в них пластиковые дюбели и закрепите скобу крепления [1] на монтажной поверхности, используя шурупы [3].
• Подключите кабель электропитания от сети AC 230 В [4] к клеммной колодке [5], соблюдайте порядок подключения проводов: коричневый – фаза (L), синий – ноль (N), желто-зеленый – защитное заземление .
• Наденьте корпус светильника [6] на скобу крепления [1] и закрепите винтами [2] с помощью ключа. Перед закреплением светильника проверьте укладку сетевого кабеля, во избежание замыкания проводов.

Включите светильник и проверьте его работоспособность.
