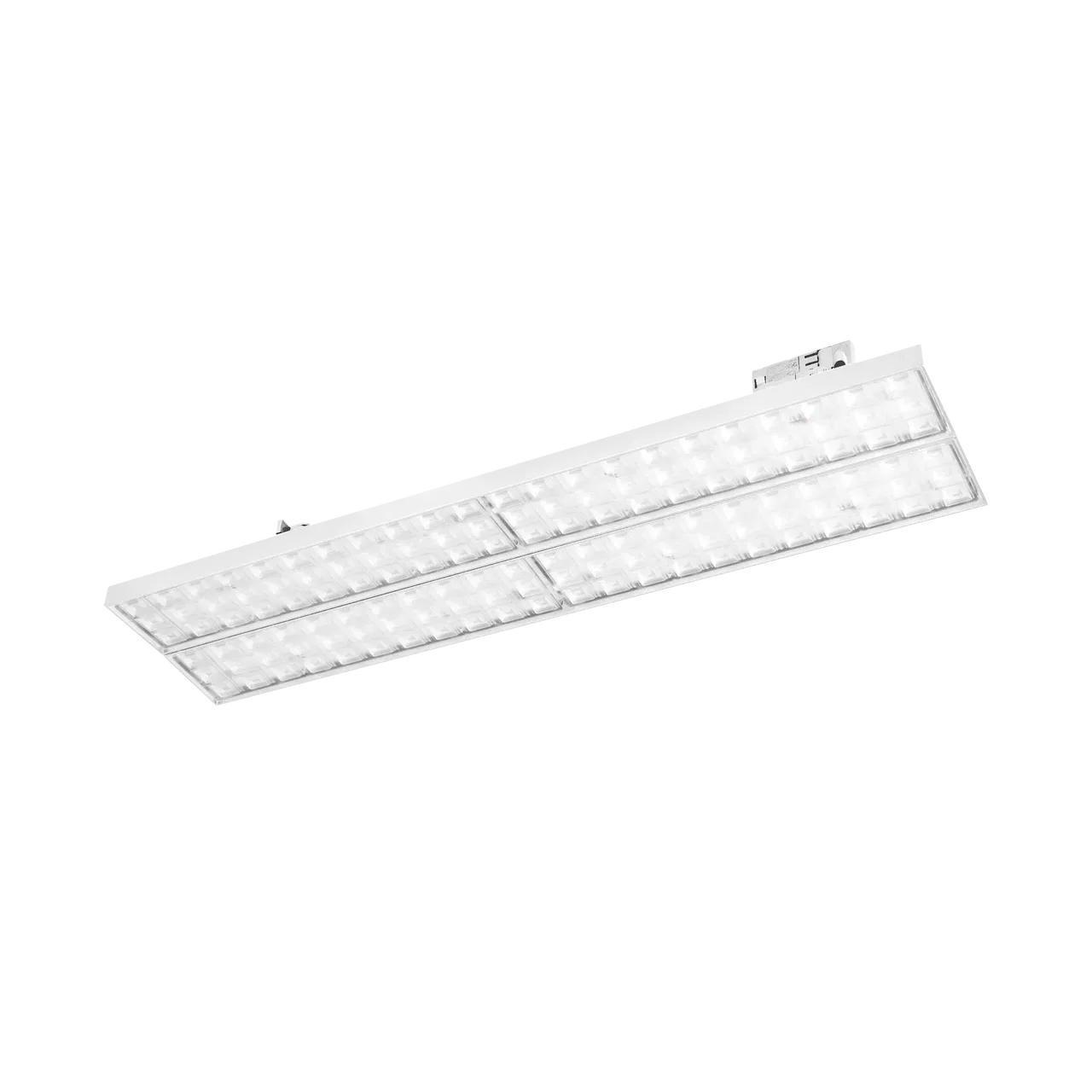

Светильник LGD-MARS-4TR

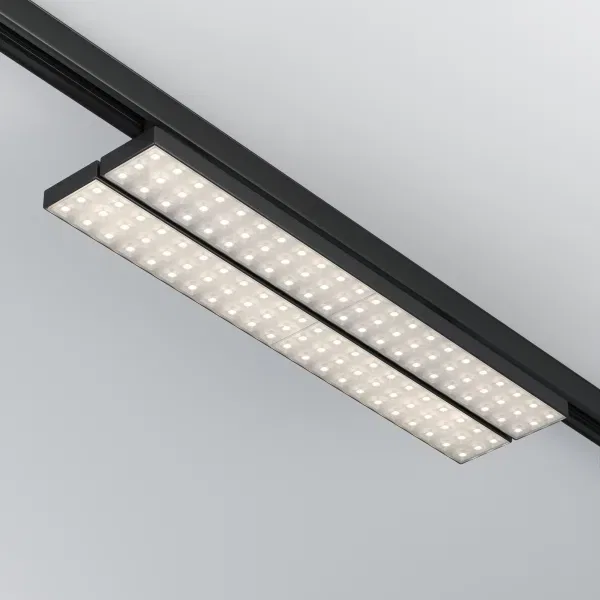

Трековый светодиодный светильник предназначен для организации локального освещения в торговых, демонстрационных, офисных, жилых и других помещениях.

Установка светильника осуществляется на трехфазный трек серии LGD с шиной 4TRA, что позволяет легко менять конфигурацию освещения, свободно перемещая светильник вдоль шины трека. Выбор группы, к которой подключен светильник, осуществляется вращением переключателя на адаптере светильника без его отсоединения.

Установка и подключение

• Соедините треки между собой при помощи коннекторов.
• Закрепите треки в месте установки.
• На коннекторе питания открутите винт и снимите крышку. Подсоедините провода, подводящие питание, к винтовым клеммам.
• Используйте 5-жильный кабель. Обязательно подключите защитное заземление к клемме «GND».

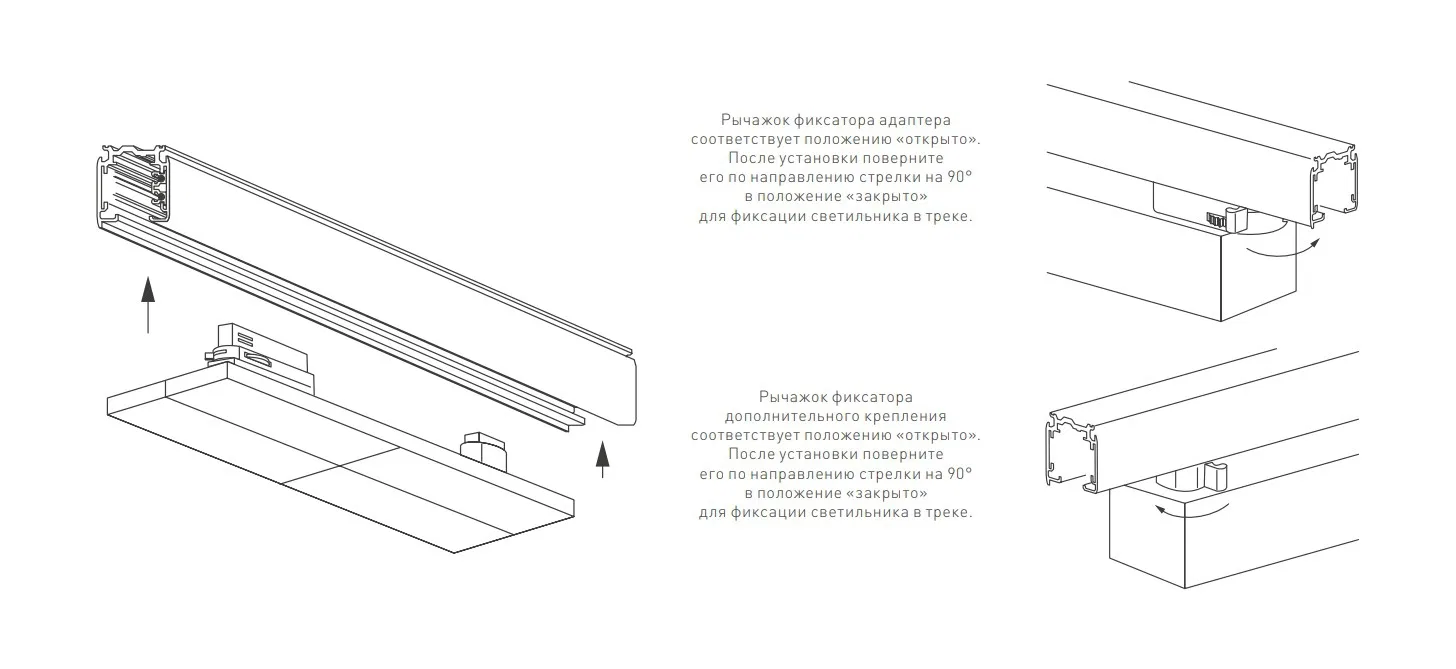

• Переведите рычажный фиксатор адаптера и дополнительного крепления светильника в положение «открыто» и вращающийся переключатель в положение «OFF». При этом контактные пластины должны уйти внутрь корпуса адаптера.
• Вставьте светильник в трек.
• Переведите рычажный фиксатор адаптера и дополнительного крепления светильника в положение «закрыто». Поверните вращающийся переключатель в нужное положение.

Переключатель имеет следующие положения:

• Отрегулируйте положение светильника. Отрегулируйте при необходимости направление светоизлучателей.
• Подайте питание на трек и проверьте работоспособность светильника.
