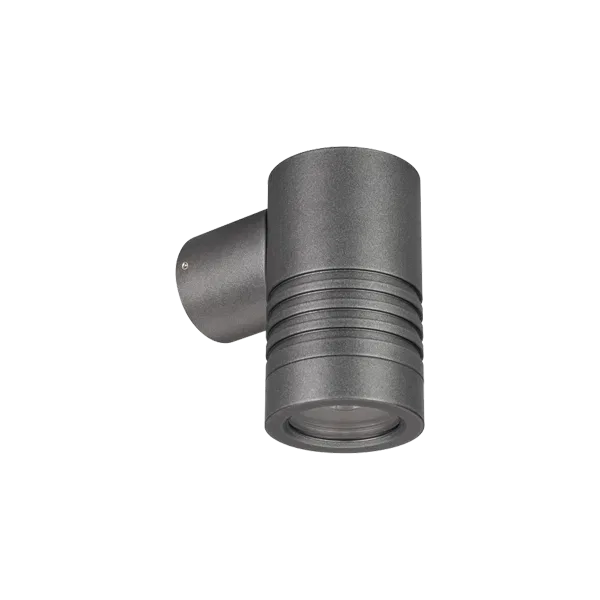

Светильник KT-RAY-WALL

Светильник с одинарным или двойным светораспределением для установки на вертикальные поверхности фасадов с линзовой оптикой. Светильник предназначен для создания декоративных световых эффектов на поверхности стен, колонн и элементах фасада зданий.

Корпус светильника выполнен из высококачественного алюминия, покрытого защитным анодным слоем, устойчивым к воздействию агрессивных сред и УФ-излучению, имеет высокую степень защиты от проникновения пыли и влаги.

Оптическая часть закрыта ударопрочным закаленным стеклом, обеспечивающим высокую степень защиты от внешних воздействий.

Установка и подключение

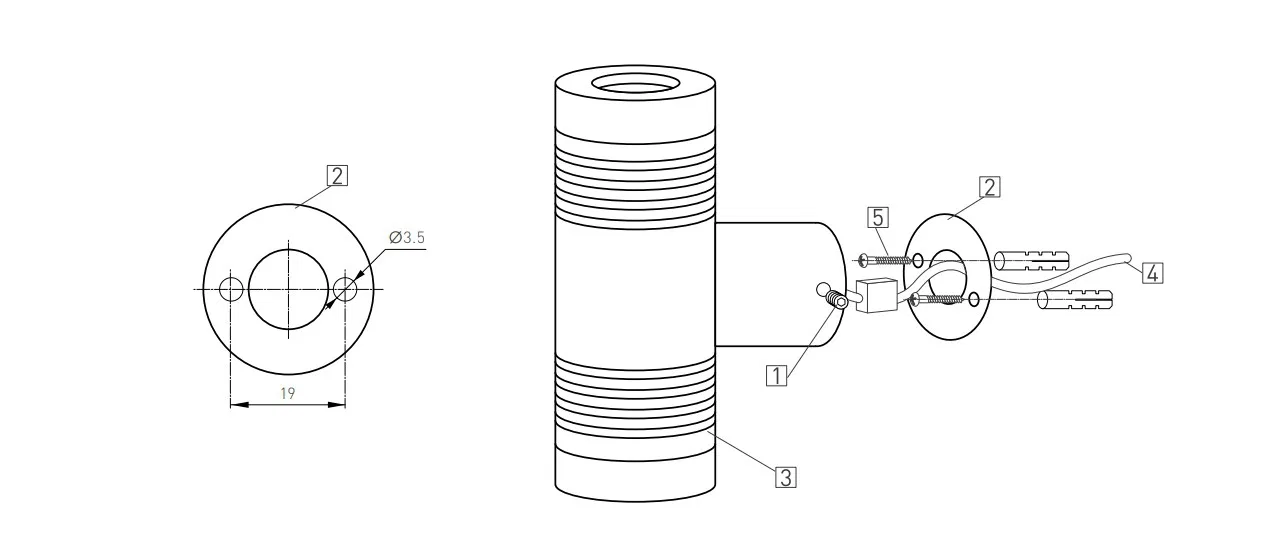

• Выкрутите 2 винта [1] и отделите основание [2] от светильника [3].
• Разметьте и просверлите отверстия в стене, вставьте в отверстия пластиковые дюбели.
• Пропустите обесточенный кабель электропитания [4] от сети AC 230 В через отверстие в основании [2].
• Закрепите на стене основание [2] шурупами [5], вкрутив их в пластиковые дюбели.
• Подключите кабель питания [4] к светильнику, используя разъемы IP65–68. Соблюдайте порядок подключения проводов: красный — «фаза», +24 DC; синий — «ноль», –24 DC. Для обеспечения требуемой надежности и герметичности присоединять питание допускается 2-жильным кабелем круглого внешнего сечения от 6.5 до 12 мм2 сечение жил проводников 0.5–2.5 мм2.
• Используйте водонепроницаемый разъем IP65–68 для подключения светильника. В противном случае заявленная степень пылевлагозащиты светильника не может быть обеспечена.
• Закрепите светильник [3] на основании [2] винтами [1]. Перед закручиванием винтов во избежание замыкания проводов проверьте укладку сетевого кабеля.
• Включите питание светильника и проверьте его работоспособность.
