Светильник LGD-STRIPE

Name: Светильник LGD-STRIPE
Brand: Arlight

Цена от 8 810 ₽ Подобрать модель

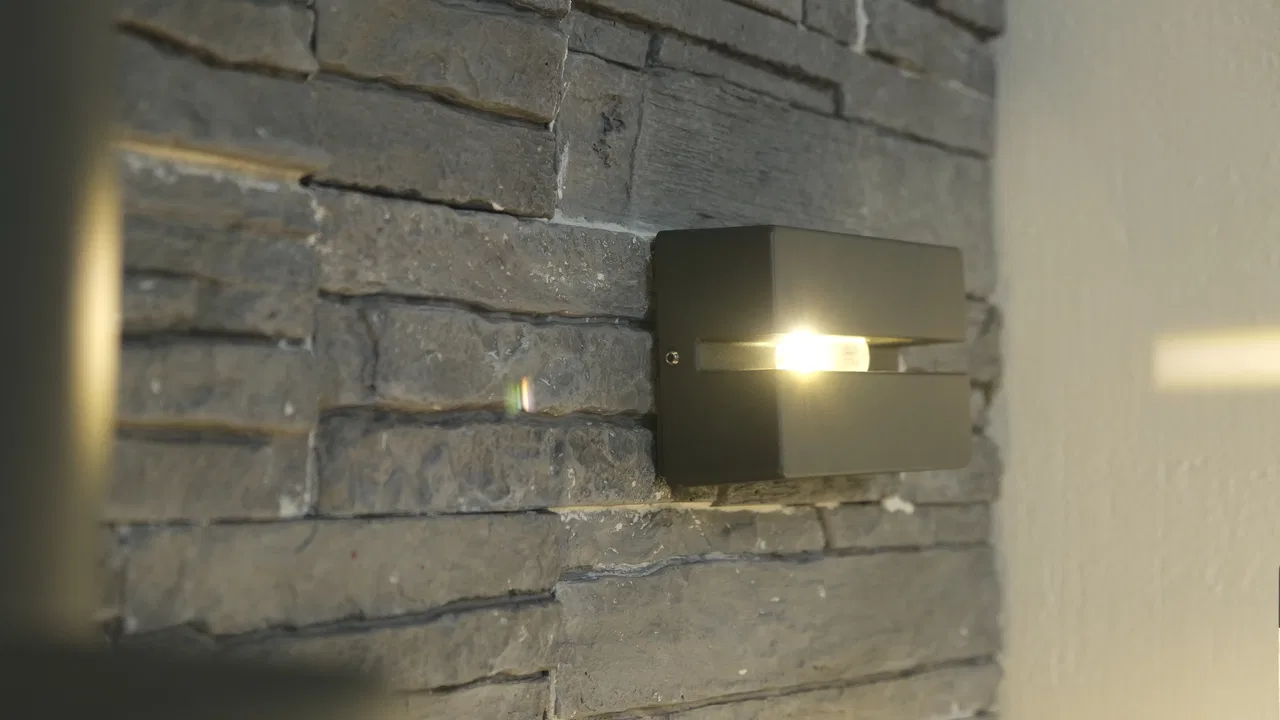

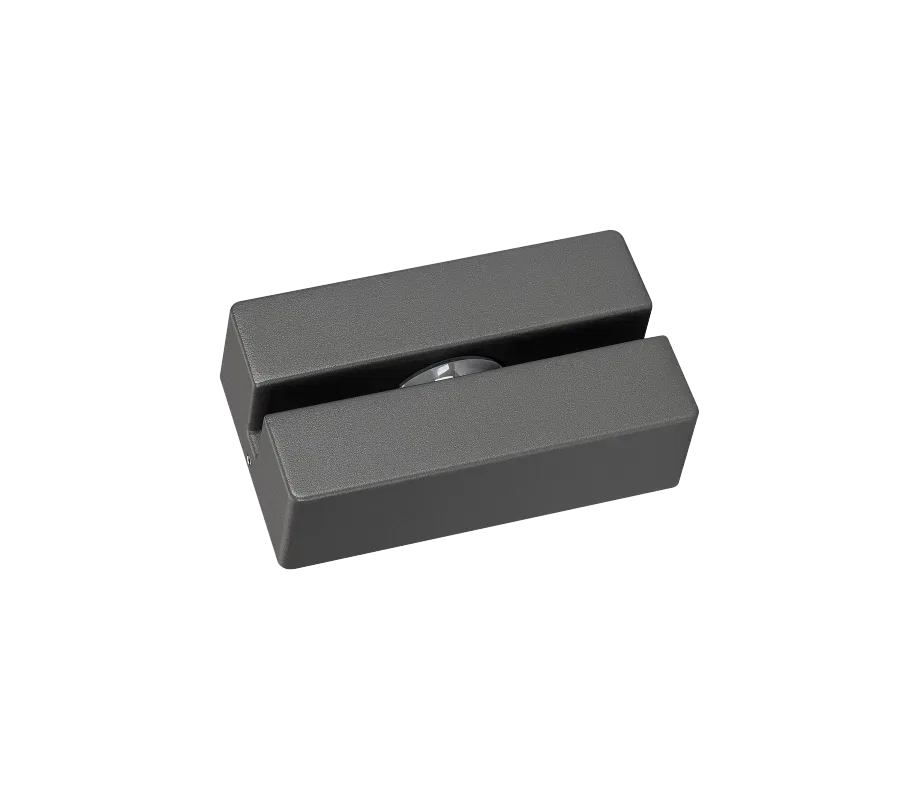

Накладной светильник с узколучевой линзовой оптикой для подсветки оконных и дверных проемов, создания световых эффектов как внутри, так и снаружи здания.

Корпус светильника выполнен из высококачественного алюминия, покрытого полиэфирной порошковой краской, устойчивой к воздействию агрессивных среди УФ-излучению, имеет высокую степень защиты от проникновения пыли и влаги.

Оптическая часть представляет собой линзу, выполненную из светотехнического акрила, обеспечивающую высокую степень защиты светодиодов от внешних воздействий.

Специальная форма линзы светильника обеспечивает акцентную засветку оконных проемов зданий, а конструкция корпуса препятствует формированию паразитной засветки окон.

Установка и подключение

Извлеките светильник из упаковки и убедитесь в отсутствии механических повреждений.

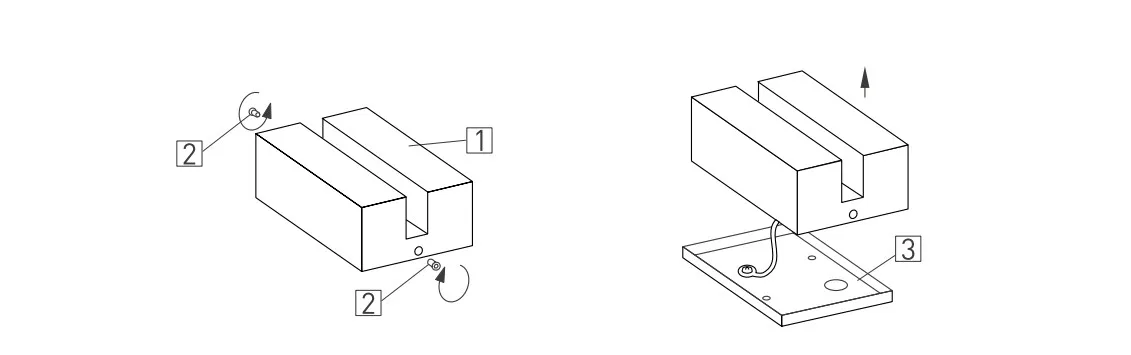

Выкрутите 2 винта [2] и отделите основание [3] от светильника [1].
Для установки светильника на неровной поверхности (под уклоном) необходимо использовать крепежную пластину [4]. Для ровной поверхности данная крепежная пластина не требуется.

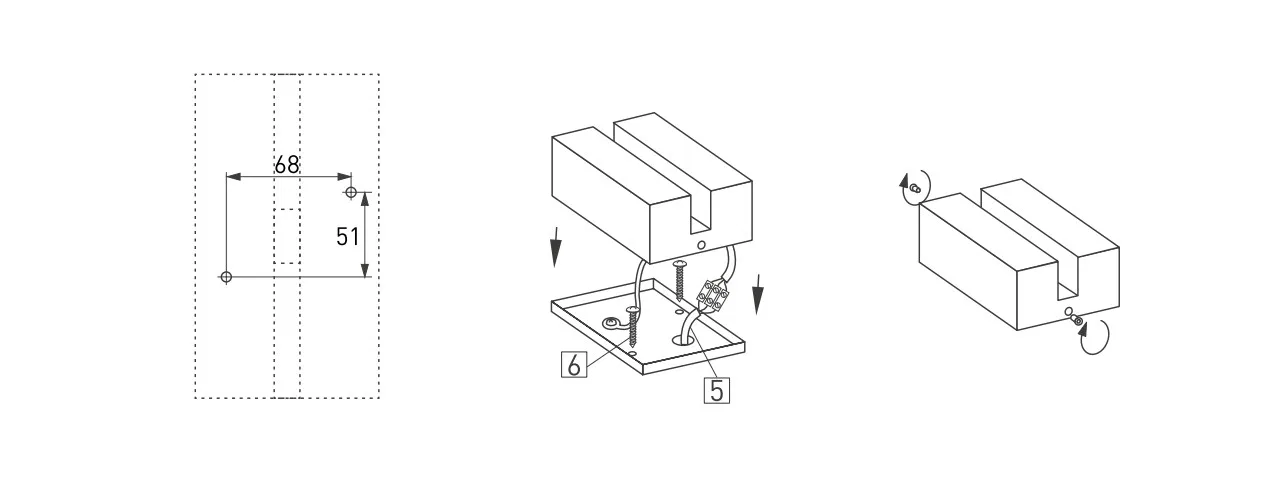

Разметьте и просверлите отверстия в стене, вставьте в отверстия пластиковые дюбели.

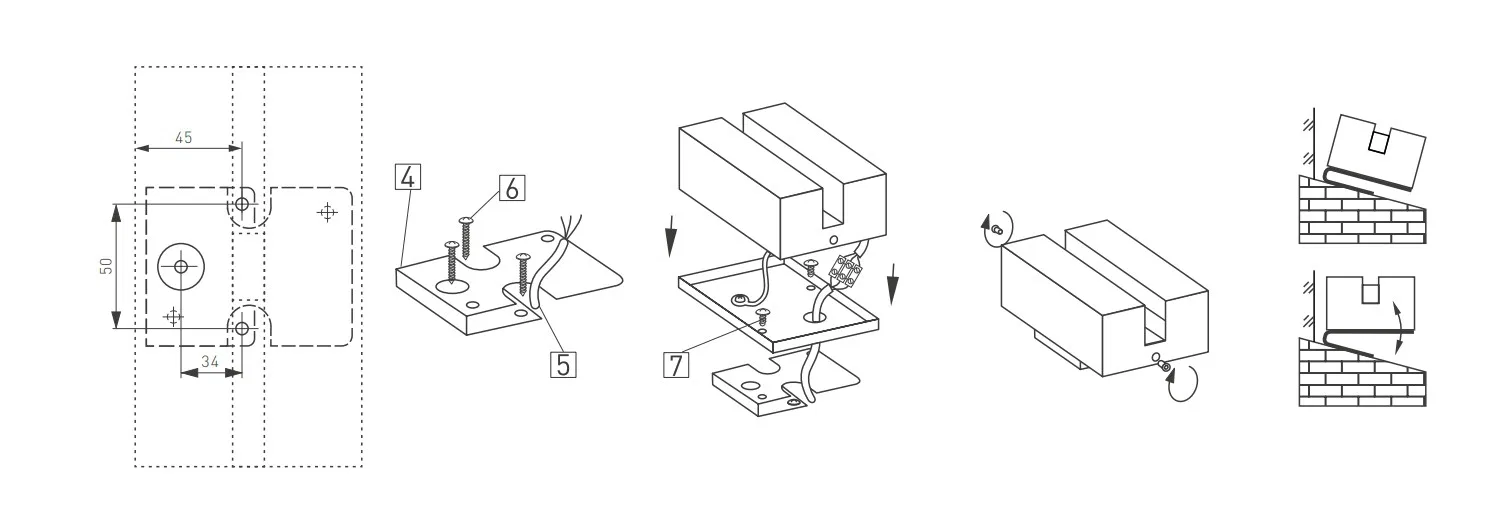

Установка светильника на неровной поверхности (под уклоном)

Закрепите на стене крепежную пластину [4] шурупами [6], вкрутив их в пластиковые дюбели.

Пропустите обесточенный кабель электропитания [5] от сети AC 230 В через отверстие в основании [3].

Закрепите на крепежной пластине [4] основание светильника [3] шурупами [7].

Подключите кабель питания [5] к клеммной колодке. Соблюдайте порядок подключения проводов: коричневый — «L», фаза; синий — «N», нейтраль; желто-зеленый — «PE», заземление. Для обеспечения требуемой надежности и герметичности присоединять питание допускается 3-жильным кабелем круглого внешнего сечения от 6.5 до 12 мм, сечение жил проводников — 0.5–2.5 мм2.

Закрепите светильник [1] на основании [3] винтами [2]. Перед закручиванием винтов, во избежание замыкания проводов, проверьте укладку сетевого кабеля.

Выставите крепежную пластину [4] под нужным углом и включите светильник, проверьте его работоспособность.
