Светильник SP-PICASO

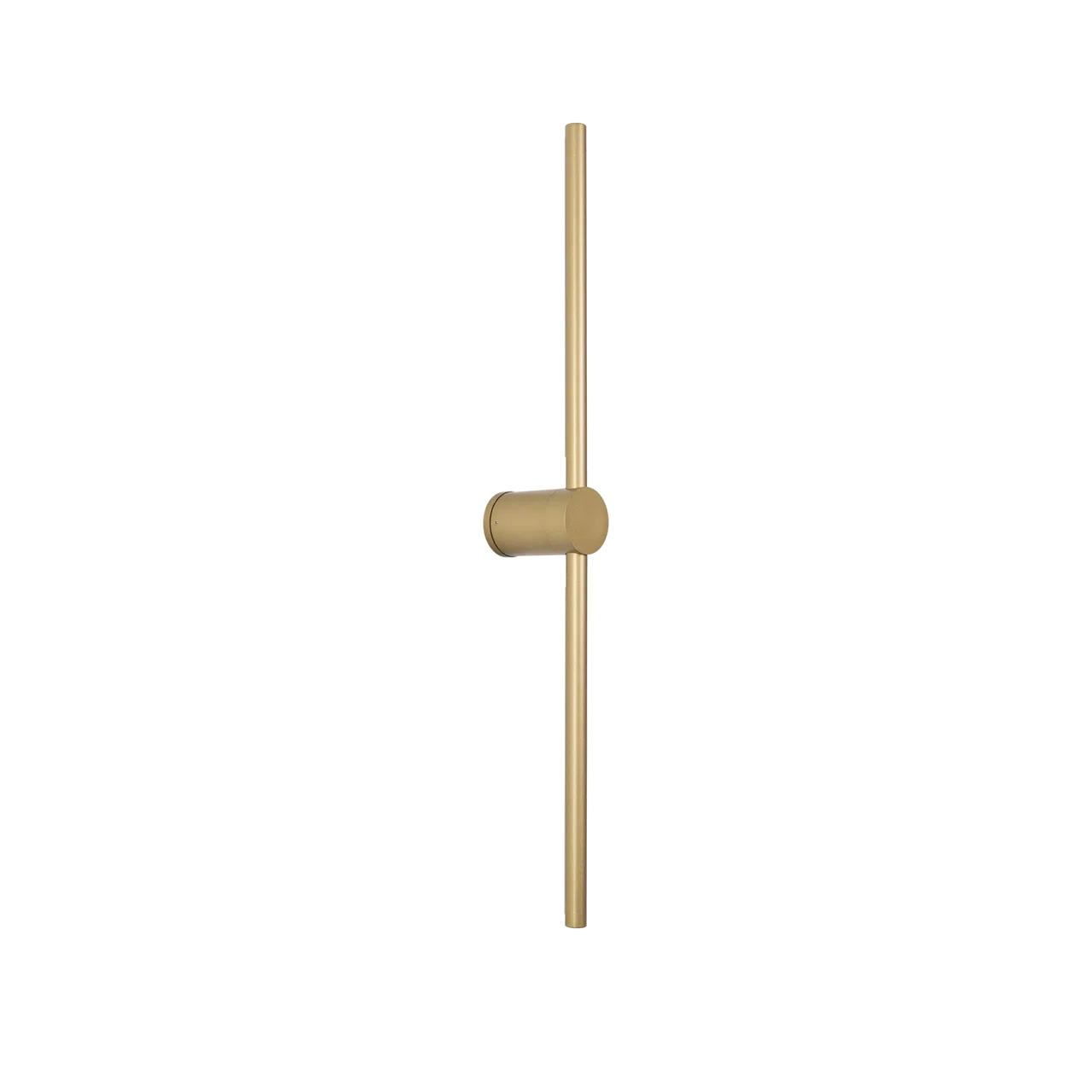

Светодиодный светильник SP-PICASO-MTURN-L700 предназначен для организации локального освещения стен и лестниц внутри помещений.

Светоизлучатель светильника имеет возможность поворота относительно основания на 350°. Светильник имеет высокую светоотдачу и позволяет экономить до 90% электроэнергии, потребляемой лампами накаливания той же яркости.

Установка и подключение

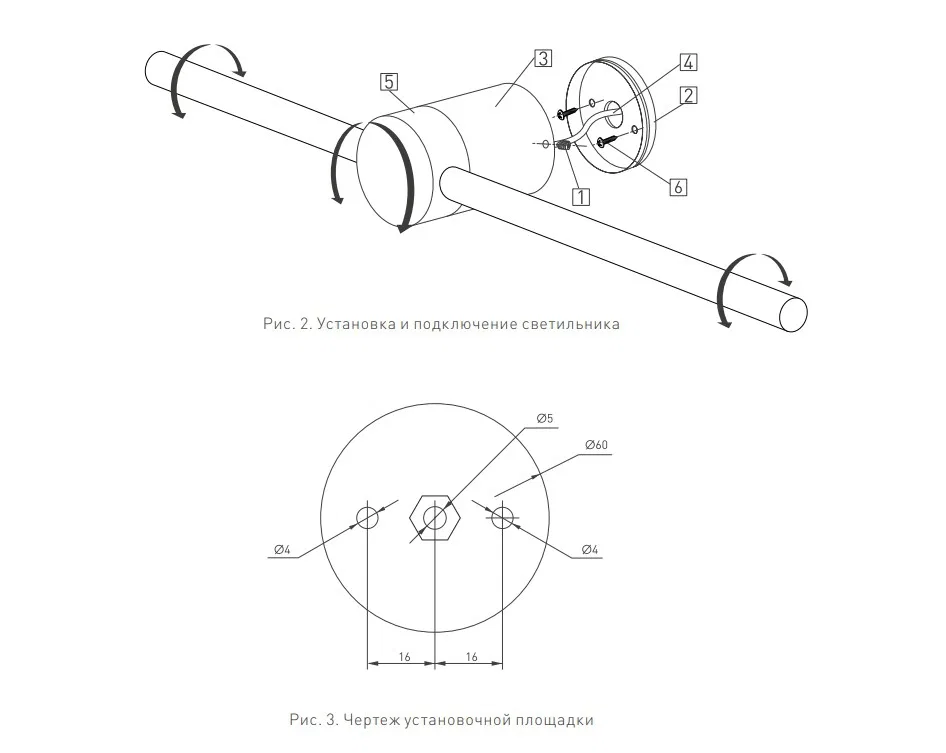

• Выкрутите 2 винта [1] и отделите основание [2] от светильника [3].
• Разметьте и просверлите отверстия для основания, вставьте в отверстия пластиковые дюбели.
• Пропустите обесточенный кабель электропитания [4] от сети AC 230 В через отверстие в основании [2].
• Закрепите на стене основание [2] шурупами [6], вкрутив их в пластиковые дюбели.
• Подключите кабель питания [4]. Соблюдайте порядок подключения проводов: коричневый — L, «фаза»; синий — N, «нейтраль»; желто-зеленый — PE, «заземление». Для обеспечения требуемой надежности и герметичности присоединять питание допускается 3-жильным кабелем круглого внешнего сечения диаметром от 6.5 до 12 мм c сечением жил проводников площадью 0.5–2.5 мм2.
• Закрепите светильник [3] на основании [2] винтами [1]. Перед закручиванием винтов во избежание замыкания проводов проверьте укладку сетевого кабеля.
• Выставите угол светоизлучателя относительно основания [2], повернув поворотную часть [5] светильника.
• Включите питание светильника и проверьте его работоспособность.
