Подключение проходного выключателя

Что такое проходной выключатель?

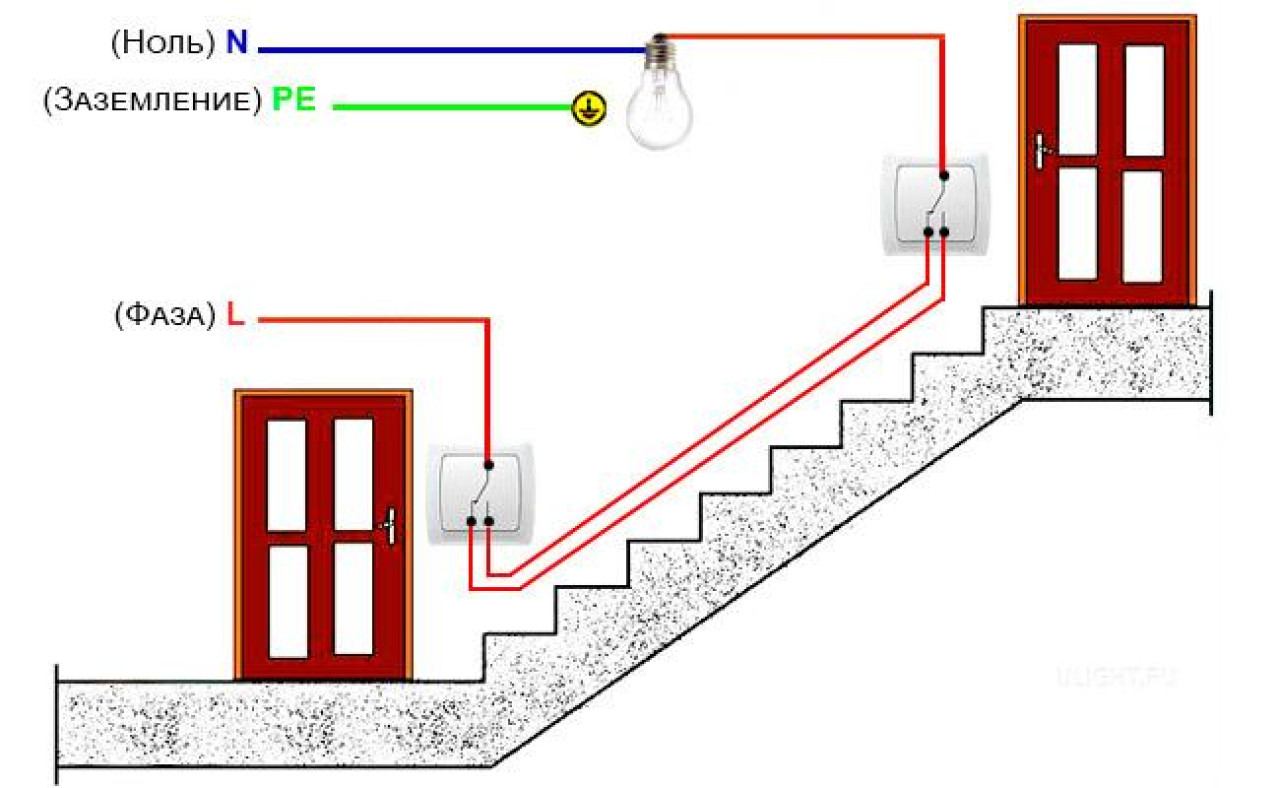

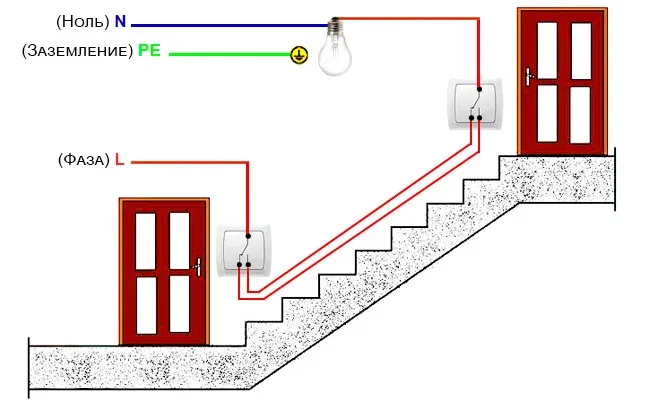

Проходные выключатели позволяют управлять освещением из нескольких точек, что удобно для длинных коридоров, лестничных пролетов и больших комнат с несколькими входами.

В этом материале рассмотрим, что такое проходной выключатель и как его правильно подключить.

Интерактивная схема — попробуй!

Конструкция проходного выключателя отличается от классической конструкции наличием трех контактов вместо двух. Он может переключать источник света из нескольких точек, а не только включать или выключать его в одной точке. Это делает его удобным для больших помещений и лестниц, где требуется управление светом с разных мест.

ЖМИ ЖМИ ЖМИ

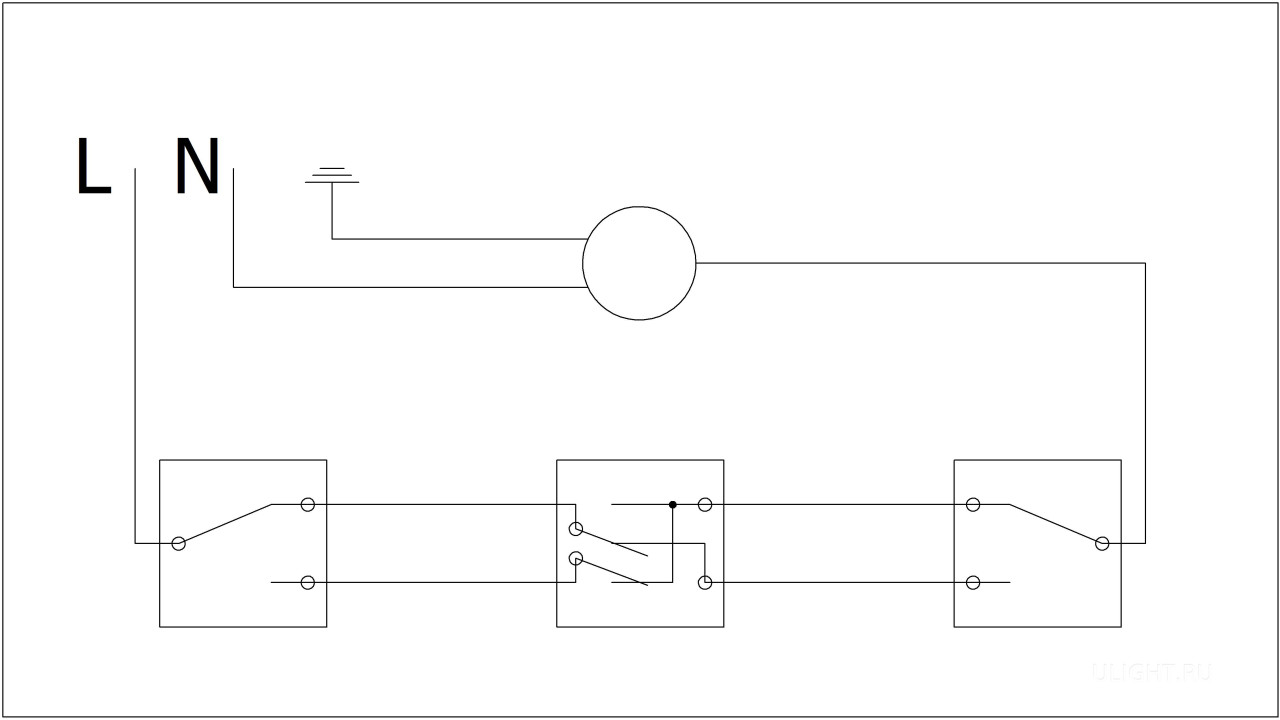

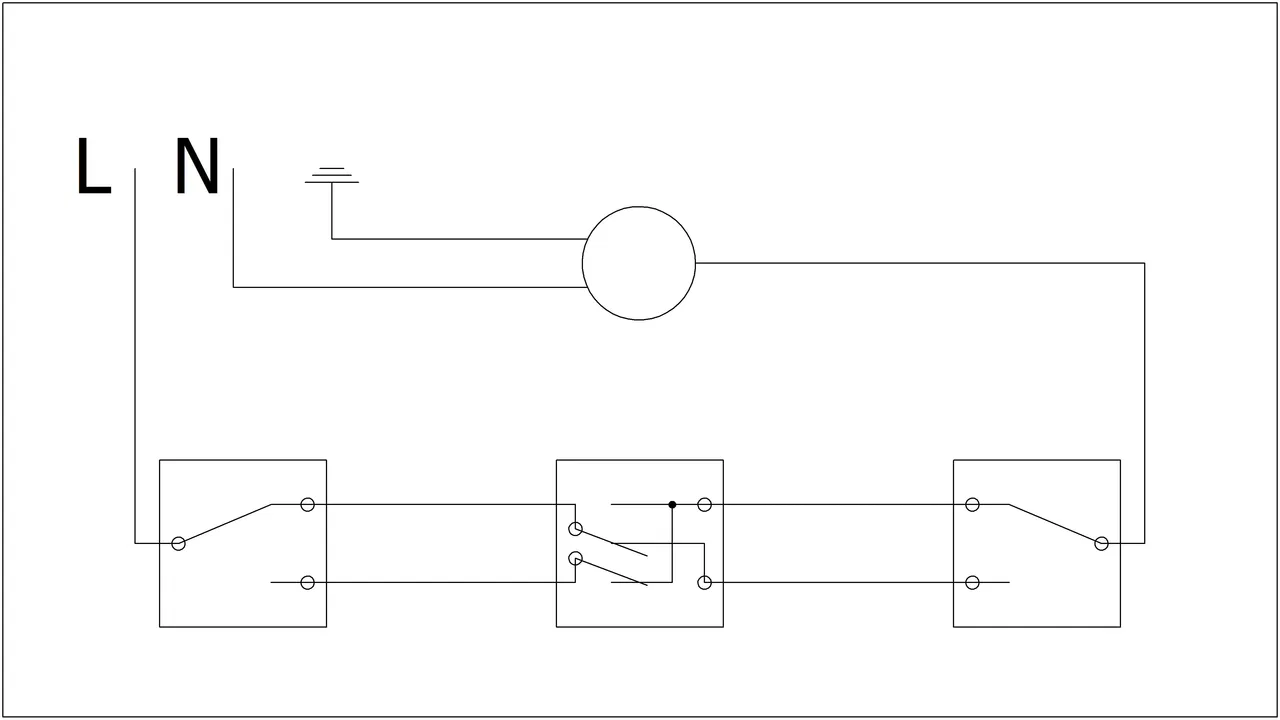

Для управления из трех и более точек используйте перекрестный выключатель, который устанавливается между двумя проходными. Перекрестный выключатель имеет четыре контакта и позволяет переключать фазу между цепями.
Перекрестных выключателей можно добавлять 3 и более. Они просто устанавливаются друг за другом.

Подключение

Необходимые материалы и инструменты:

• Два или более проходных выключателя;
• Электрический кабель нужного сечения;
• Крестовая и плоская отвертки;
• Клеммники или соединительные клеммы;
• Изоляционная лента или термоусадочные трубки;
• Индикатор напряжения.

Схема подключения:

• Определите точки установки: выберите места для установки выключателей.
• Проложите проводку согласно схеме.
• Подключите первый выключатель: фазный провод от источника питания подключите к общему контакту первого выключателя. Остальные два контакта подключите к выходам для соединения со вторым выключателем.
• Подключите второй выключатель: соедините провода с клеммами второго выключателя и подключите общий контакт ко входу светильника.

Проверка системы:

• Перед включением сети убедитесь, что провода подключены правильно.
• Включите питание и проверьте работу всех точек управления.
• При возникновении неисправностей проверьте соединения и исправьте возможные ошибки.

Советы по безопасности:

Работа с электричеством требует осторожности. Перед монтажом обязательно обесточьте линию и используйте качественные кабели соответствующего сечения. Если вы не уверены в своих действиях, обратитесь за помощью к профессиональному электрику.

Проходные выключатели обеспечивают удобное управление светом в помещениях любой площади. Следуя рекомендациям, вы сможете подключить их самостоятельно и создать комфортное освещение.
